Exsys EX-1147HMVS Anleitung
7 port usb 3.2 (gen1) metall hub (din-rail) mit 15kv esd überspannungsschutz
Vorschau ausblenden
Andere Handbücher für EX-1147HMVS:
Verwandte Anleitungen für Exsys EX-1147HMVS
Inhaltszusammenfassung für Exsys EX-1147HMVS

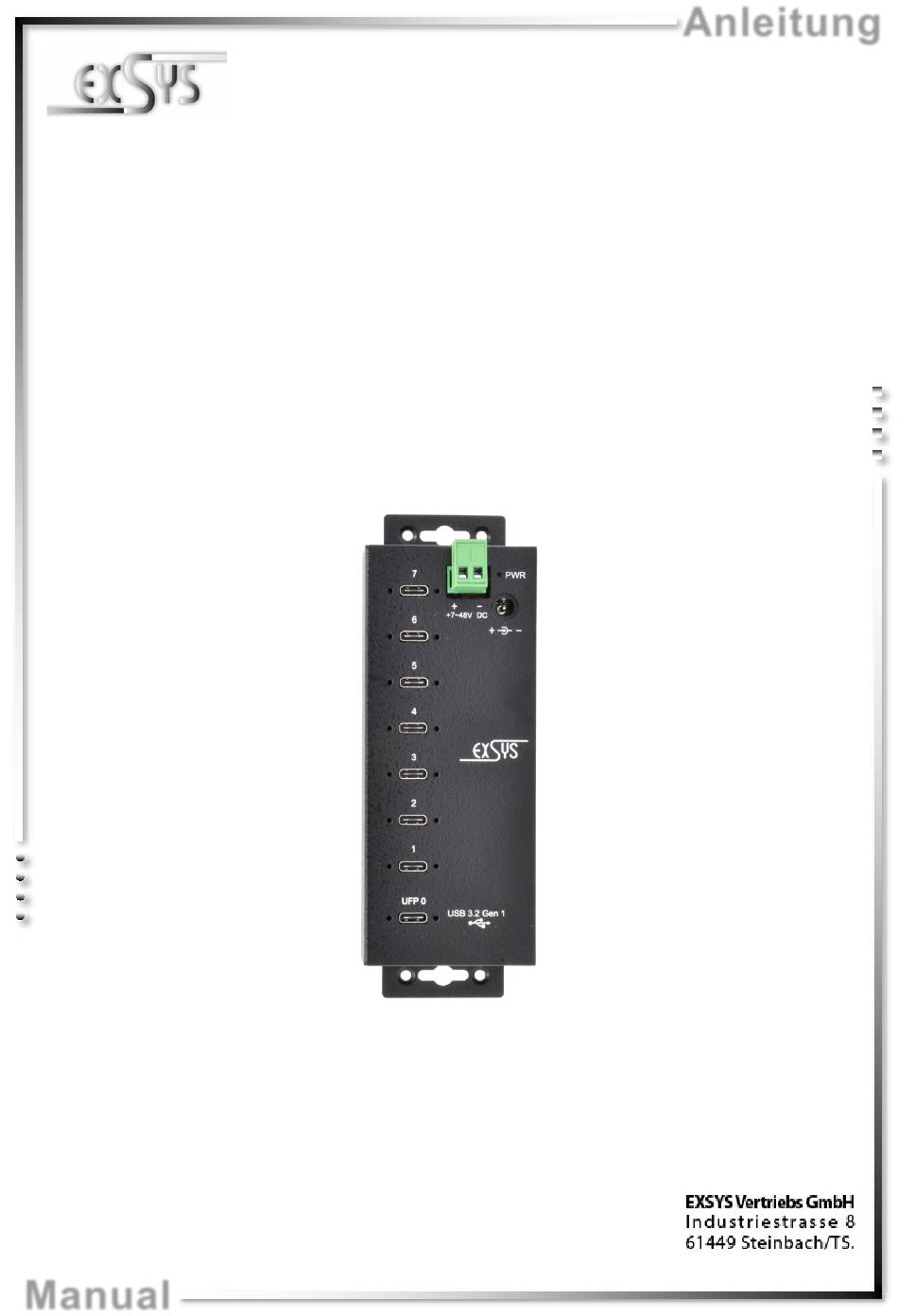

- Seite 1 Anleitung EX-1147HMVS 7 Port USB 3.2 (Gen1) Metall HUB (DIN-Rail) mit 15KV ESD Überspannungsschutz 7 Port USB 3.2 (Gen1) Metal HUB (DIN-Rail) with 15KV ESD Surge Protection Vers. 1.0 / 22.01.20 Manual...
-
Seite 2: Inhaltsverzeichnis
3.1 Layout ······································································································ 9 3.2 Connections ·························································································· 9-10 3.3 Jumper Settings ························································································ 10 Hardware Installation ··········································································· 11 Driver Installation ················································································ 11 Cleaning ··························································································· 11 Technical Information ·········································································· 12 Technical Drawing ·············································································· 12 © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
Deutsch 1. Beschreibung Der EX-1147HMVS ist ein USB 3.2 (Gen1) Metall HUB für bis zu 7 Endgeräte. Der Hub ist mit 7 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.2. Jeder Anschluss an der EX-1147HMVS ist zusätzlich verschraubbar. -
Seite 4: Aufbau, Anschlüsse & Jumper Einstellungen
+7V - 48V T-Block: ACHTUNG!!! Schließen Sie niemals Strom an Ground an, dadurch kann Ihre Hardware zerstört werden!!! GND (Ground) +7V - 48V 7-48V DC-Anschluss: ACHTUNG!!! Stecker niemals mit Gewalt einstecken. © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Jumper Einstellungen
3.3 Jumper Einstellungen Die EX-1147HMVS wird mit der Einstellung Externe-Power ausgeliefert. Sie haben aber die Möglichkeit die EX-1147HMVS mit USB-Bus-Power zu versorgen. Dafür müssen Sie zu erst das Gehäuse mit den vier Schrauben auf den Seiten öffnen. Als nächstes setzen Sie den Jumper JP5 von DIS (Disable) auf ENA (Enable) um. -
Seite 6: Hardware Installation
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlas- sen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch! © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 7: Technische Daten
0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +48 Volt Abmessung: 162.80 x 54,80 x 30,80 mm Gewicht: 485g 8. Technische Zeichnung © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
