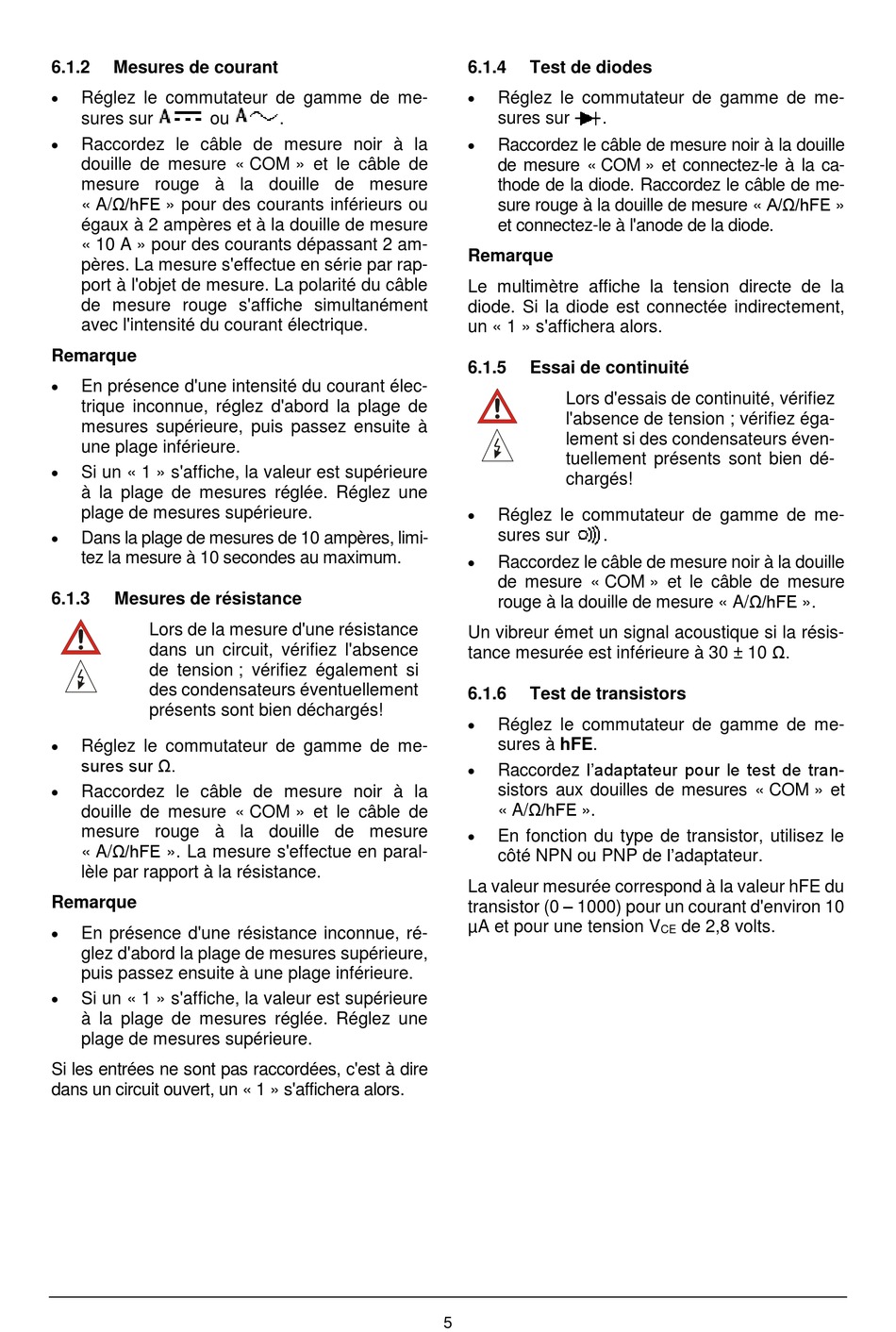

6.1.2

Mesures de courant


Réglez le commutateur de gamme de me-
sures sur ou

Raccordez le câble de mesure noir à la
douille de mesure « COM » et le câble de
mesure rouge à la douille de mesure
« A/Ω/hFE » pour des courants inférieurs ou
égaux à 2 ampères et à la douille de mesure
« 10 A » pour des courants dépassant 2 am-
pères. La mesure s'effectue en série par rap-
port à l'objet de mesure. La polarité du câble
de mesure rouge s'affiche simultanément
avec l'intensité du courant électrique.
Remarque

En présence d'une intensité du courant élec-
trique inconnue, réglez d'abord la plage de
mesures supérieure, puis passez ensuite à
une plage inférieure.

Si un « 1 » s'affiche, la valeur est supérieure
à la plage de mesures réglée. Réglez une
plage de mesures supérieure.

Dans la plage de mesures de 10 ampères, limi-
tez la mesure à 10 secondes au maximum.
6.1.3 Mesures de résistance
Lors de la mesure d'une résistance
dans un circuit, vérifiez l'absence
de tension ; vérifiez également si
des condensateurs éventuellement
présents sont bien déchargés!

Réglez le commutateur de gamme de me-
sures sur Ω.

Raccordez le câble de mesure noir à la
douille de mesure « COM » et le câble de
mesure rouge à la douille de mesure
« A/Ω/hFE ». La mesure s'effectue en paral-
lèle par rapport à la résistance.
Remarque

En présence d'une résistance inconnue, ré-
glez d'abord la plage de mesures supérieure,
puis passez ensuite à une plage inférieure.

Si un « 1 » s'affiche, la valeur est supérieure
à la plage de mesures réglée. Réglez une
plage de mesures supérieure.
Si les entrées ne sont pas raccordées, c'est à dire
dans un circuit ouvert, un « 1 » s'affichera alors.
.
5
6.1.4

Test de diodes


Réglez le commutateur de gamme de me-
sures sur .

Raccordez le câble de mesure noir à la douille
de mesure « COM » et connectez-le à la ca-
thode de la diode. Raccordez le câble de me-
sure rouge à la douille de mesure « A/Ω/hFE »
et connectez-le à l'anode de la diode.
Remarque
Le multimètre affiche la tension directe de la
diode. Si la diode est connectée indirectement,
un « 1 » s'affichera alors.
6.1.5 Essai de continuité
Lors d'essais de continuité, vérifiez
l'absence de tension ; vérifiez éga-
lement si des condensateurs éven-
tuellement présents sont bien dé-
chargés!

Réglez le commutateur de gamme de me-
sures sur .

Raccordez le câble de mesure noir à la douille
de mesure « COM » et le câble de mesure
rouge à la douille de mesure « A/Ω/hFE ».
Un vibreur émet un signal acoustique si la résis-
tance mesurée est inférieure à 30 ± 10 Ω.
6.1.6 Test de transistors

Réglez le commutateur de gamme de me-
sures à hFE.
 Raccordez l'adaptateur pour le test de tran-
sistors aux douilles de mesures « COM » et
« A/Ω/hFE ».

En fonction du type de transistor, utilisez le
côté NPN ou PNP de l'adaptateur.
La valeur mesurée correspond à la valeur hFE du
transistor (0 – 1000) pour un courant d'environ 10
µA et pour une tension V de 2,8 volts.
CE
