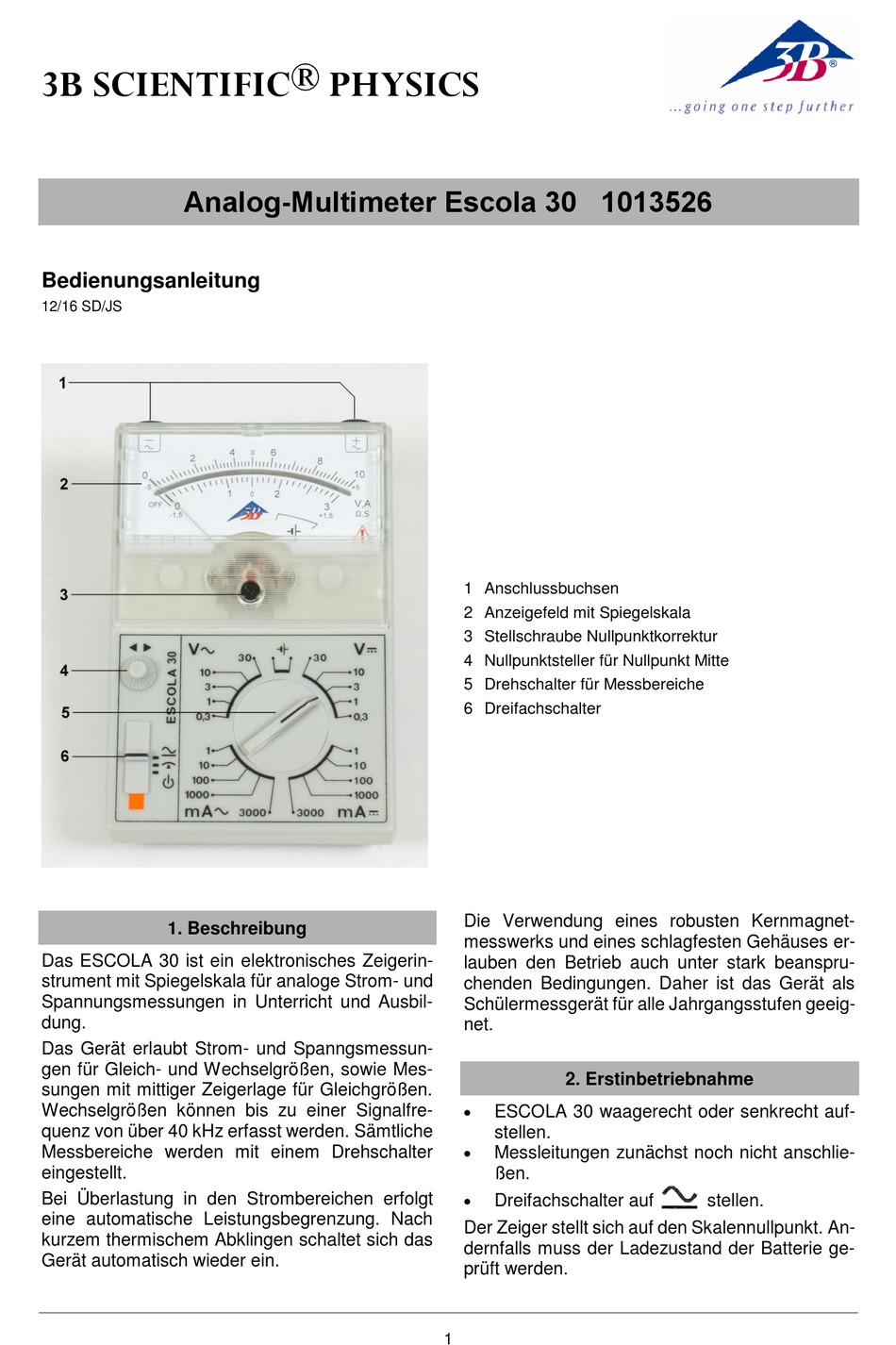

3B SCIENTIFIC ® PHYSICS
Analog-Multimeter Escola 30 1013526
Bedienungsanleitung
12/16 SD/JS
1. Beschreibung
Das ESCOLA 30 ist ein elektronisches Zeigerin-
strument mit Spiegelskala für analoge Strom- und
Spannungsmessungen in Unterricht und Ausbil-
dung.
Das Gerät erlaubt Strom- und Spanngsmessun-
gen für Gleich- und Wechselgrößen, sowie Mes-
sungen mit mittiger Zeigerlage für Gleichgrößen.
Wechselgrößen können bis zu einer Signalfre-
quenz von über 40 kHz erfasst werden. Sämtliche
Messbereiche werden mit einem Drehschalter
eingestellt.
Bei Überlastung in den Strombereichen erfolgt
eine automatische Leistungsbegrenzung. Nach
kurzem thermischem Abklingen schaltet sich das
Gerät automatisch wieder ein.
1 Anschlussbuchsen
2 Anzeigefeld mit Spiegelskala
3 Stellschraube Nullpunktkorrektur
4 Nullpunktsteller für Nullpunkt Mitte
5 Drehschalter für Messbereiche
6 Dreifachschalter
Die Verwendung eines robusten Kernmagnet-
messwerks und eines schlagfesten Gehäuses er-
lauben den Betrieb auch unter stark beanspru-
chenden Bedingungen. Daher ist das Gerät als
Schülermessgerät für alle Jahrgangsstufen geeig-
net.
2. Erstinbetriebnahme
ESCOLA 30 waagerecht oder senkrecht auf-
stellen.
Messleitungen zunächst noch nicht anschlie-
ßen.
Dreifachschalter auf
Der Zeiger stellt sich auf den Skalennullpunkt. An-
dernfalls muss der Ladezustand der Batterie ge-
prüft werden.
1
stellen.
Werbung
Verwandte Anleitungen für 3B SCIENTIFIC PHYSICS 1013526
Inhaltszusammenfassung für 3B SCIENTIFIC PHYSICS 1013526
- Seite 1 3B SCIENTIFIC ® PHYSICS Analog-Multimeter Escola 30 1013526 Bedienungsanleitung 12/16 SD/JS 1 Anschlussbuchsen 2 Anzeigefeld mit Spiegelskala 3 Stellschraube Nullpunktkorrektur 4 Nullpunktsteller für Nullpunkt Mitte 5 Drehschalter für Messbereiche 6 Dreifachschalter Die Verwendung eines robusten Kernmagnet- 1. Beschreibung messwerks und eines schlagfesten Gehäuses er-...
-
Seite 2: Einschalten
4. Bedienung 3. Sicherheitshinweise 4.1 Einschalten: Das Analog-Multimeter Escola 30 entspricht den Dreifachschalter auf oder stellen. Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte nach DIN EN 61010-1, Schutzklasse 2 und der Messkategorie 4.2 Überprüfung des Ladezustandes der Bat- CAT I bis 30 V. - Seite 3 5. Strommessungen 6. Spannungsmessungen Escola 30 ist nicht zugelassen für Escola 30 ist nicht zugelassen für Messungen an der Niederspannungs- Messungen an der Niederspannungs- verteilung wie Steckdosen, Sicherun- verteilung wie Steckdosen, Sicherun- gen usw. gen usw. Die Nennspannung der Stromquelle Die Nennspannung der Spnnungs- darf 30 V, der Nennstrom darf 3 A quelle darf 30 V nicht überschreiten!
- Seite 4 7. Technische Daten Anzeige: Elektrische Versorgung: 0 … 10, linear Skalen: Batterie: 1x 1,5 V, AA IEC LR6 0 … 3, linear Automatische Typ: Spiegelskala Abschaltung nach: 45 min ± 10 min Skalenlänge: 80 mm Elektromagnetische Verträglichkeit: 0…90° Zeigerausschlag: Störaussendung: EN 55011:2009 Elektrische Nullpunktverschiebung: in allen DC-Bereichen...
-
Seite 5: Batteriewechsel
10. Batterie, Pflege und Wartung 11. Entsorgung 10.1 Batteriekontrolle: Die Verpackung ist bei den örtlichen Recyc- lingstellen zu entsorgen. Entladene und für längere Zeit ungenutzte Batte- rien können auslaufen. Sofern das Gerät selbst verschrottet werden soll, so Ladezustand der Batterie von Zeit gehört dieses nicht in den zu Zeit kontrollieren.
