3B SCIENTIFIC ® PHYSICS
Bedienungsanleitung
11/15 SD/JS
Das Demo-Multimeter ist ein elektronisches Zei-
gerinstrument mit großer Doppelskala für ana-
loge Strom- und Spannungsmessungen im De-
monstrationsunterricht. Es ist geeignet als Stand-
gerät oder zum Einbau in einen Experimentier-
rahmen.
Das Gerät erlaubt Strom- und Spannungsmes-
sung für Gleich- und Wechselgrößen, sowie Mes-
sungen mit mittiger Zeigerlage für Gleichgrößen.
Sämtliche Messbereiche werden mit einem Dreh-
schalter eingestellt.
Das Gerät ist durch Schmelzsicherungen abgesi-
chert und zugelassen für Messungen an Strom-
kreisen, die eine direkte Verbindung über Stecker
mit dem Niederspannungsnetz haben (CAT II),

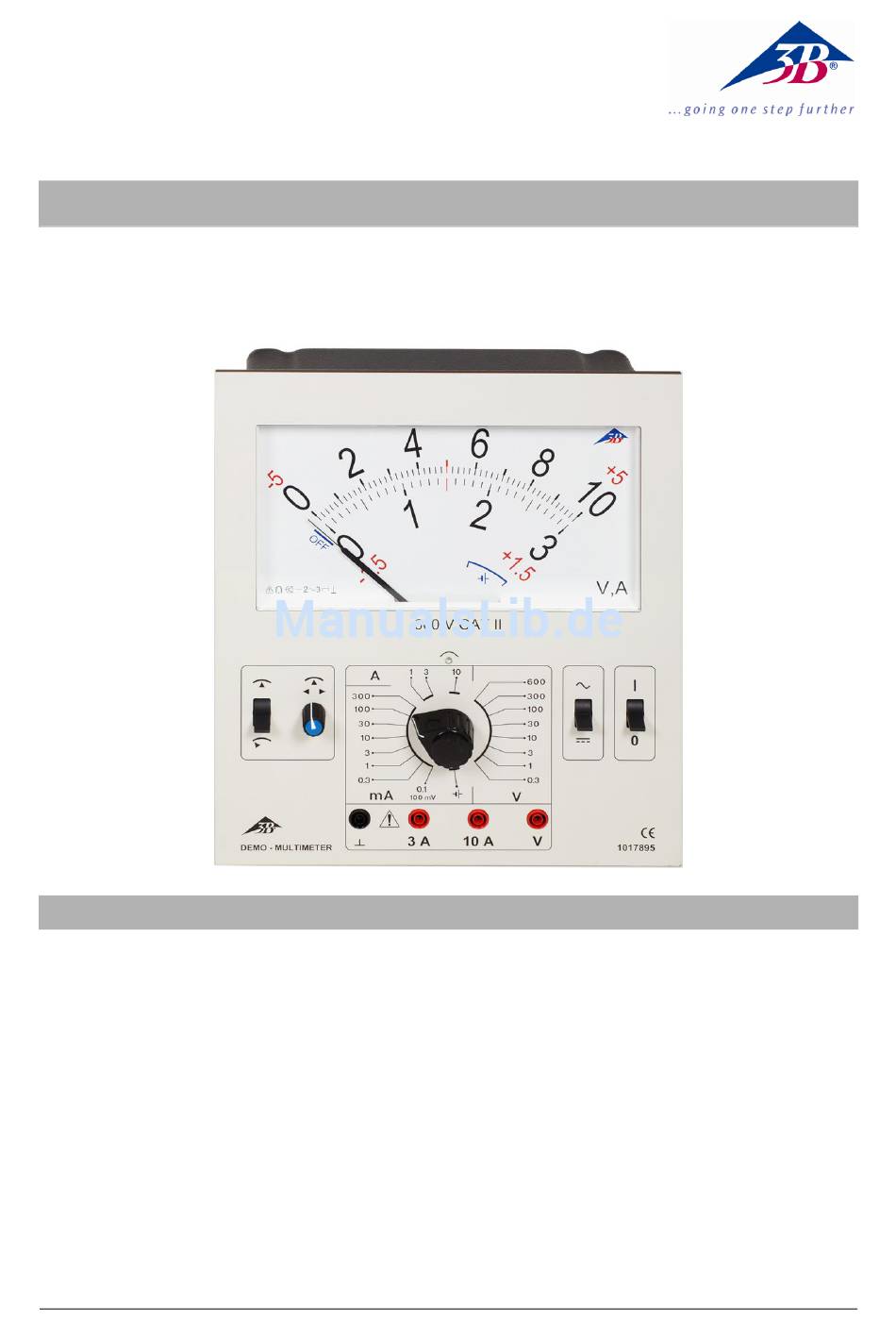

Demo-Multimeter 1017895
1. Beschreibung
also z.B. an Haushaltsgeräten. Die Strommess-
bereiche sind dauerhaft überlastfest bis 10 A.
Eine großzügige Absicherung aller Strommess-
bereiche mit zusätzlichem Halbleiterschutz beugt
in vielen Fällen einem unbeabsichtigten Auslö-
sen der Schmelzsicherung vor.
Beim Umschalten zwischen den Messbereichen
werden angeschlossene Stromkreise nicht unter-
brochen. Daher können Messungen z.B. an
Spannungswandlern
durchgeführt werden. Widerstände R, Leitwerte
G bzw. Impedanzen Z und Admittanzen Y lassen
sich dank unterbrechungsfreiem Umschalten
zwischen Strom- und Spannungsmessung ohne
Umstecken der Messleitungen leicht als Quotien-
ten ermitteln.
1
ohne
Induktionsstöße
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für 3B SCIENTIFIC PHYSICS 1017895
Inhaltszusammenfassung für 3B SCIENTIFIC PHYSICS 1017895
- Seite 1 3B SCIENTIFIC ® PHYSICS Demo-Multimeter 1017895 Bedienungsanleitung 11/15 SD/JS 1. Beschreibung Das Demo-Multimeter ist ein elektronisches Zei- also z.B. an Haushaltsgeräten. Die Strommess- gerinstrument mit großer Doppelskala für ana- bereiche sind dauerhaft überlastfest bis 10 A. loge Strom- und Spannungsmessungen im De- Eine großzügige Absicherung aller Strommess-...
- Seite 2 2. Sicherheitshinweise Das Demo-Multimeter entspricht den Sicher- Es ist unbedingt darauf zu achten, dass die heitsbestimmungen für elektrische Mess-, zu messende Spannung den Wert von 600 V Steuer-, Regel- und Laborgeräte nach DIN EN gegen Erde und zwischen der Massebuchse 61010-1, Schutzklasse 2 und der Messkategorie und Spannungsmessbuchse nicht über- CAT II bis 600 V.
- Seite 3 3. Technische Daten Anzeige: Überlastschutz: 0 … 10, linear Skalen: Spannungsbereiche: 600 V Dauerlast 0 … 3, linear in allen Bereichen Strombereiche: 10 A Dauerlast im 3-A- Skalenlänge: 160 mm und im 10-A- Bereich 0…90° Zeigerausschlag Elektrische Elektrische Sicherheit: Nullpunktverschiebung: in allen DC-Bereichen Sicherheits- bestimmungen: EN 61010-1:2010...
-
Seite 4: Rückseite
4. Bedienelemente 4.1 Vorderseite Anzeigefeld Stellschraube Nullpunktkorrektur Umschalter 1 Nullpunkt Mitte/ links Nullpunktsteller für Nullpunkt Mitte Drehschalter für Messbereiche Massebuchse Anschlussbuchse für Strommessungen bis 3 A Anschlussbuchse für Strommes- sungen im 10-A-Bereich Anschlussbuchse für Spannungsmessungen 10 Umschalter 2 Wechsel- / Gleichspannungsmes- sung 11 Ein-/ Aus-Schalter 4.2 Rückseite... -
Seite 5: Nullpunktkontrolle Für Skalennullpunkt In Der Mitte
5. Symbole 7. Bedienung Anzeigefeld 7.1 Einschalten: Ein- / Ausschalter auf stellen. Gefahrenstelle ! Bedienungsanleitung lesen 7.2 Überprüfung des Ladezustandes der Bat- Drehspulmesswerk terie: Gerät mit elektronischem Verstärker Demo-Multimeter einschalten. Genauigkeitsklasse 2 für Gleichgrößen Alle Messleitungen entfernen. Genauigkeitsklasse 3 für Wechselgrö- ... - Seite 6 8. Strommessungen bis 3 A 9. Strommessungen bis 10 A An Stromkreisen in der Gebäudein- An Stromkreisen in der Gebäudein- stallation oder direkt an der Quelle der stallation oder direkt an der Quelle der Niederspannungsinstallation darf mit Niederspannungsinstallation darf mit dem Demo-Multimeter NICHT gemes- dem Demo-Multimeter NICHT gemes- sen werden.
-
Seite 7: Gleichspannungen Und Gleichströme
10. Spannungsmessungen 11. Gemeinsame Strom- und Spannungsmessung An Stromkreisen in der Gebäudein- stallation oder direkt an der Quelle der An Stromkreisen in der Gebäudein- Niederspannungsinstallation darf mit stallation oder direkt an der Quelle der dem Demo-Multimeter NICHT gemes- Niederspannungsinstallation darf mit sen werden. -
Seite 8: Batteriewechsel
12.3 Sicherungswechsel: 12. Batterie und Sicherungen Vor Öffnen der Abdeckung: Das Demo-Multimeter hat ein gemeinsames Bat- Demo-Multimeter ausschalten. terie und Sicherungsfach, das auf der Rückseite nach Öffnen einer Abdeckung zugänglich ist. Sämtliche Messleitungen entfer- nen. Für beide Strommessbereiche 3 A und 10 A ist jeweils eine Sicherung vorhanden: FF10A / 600V/ Ausschaltvermögen mind.
