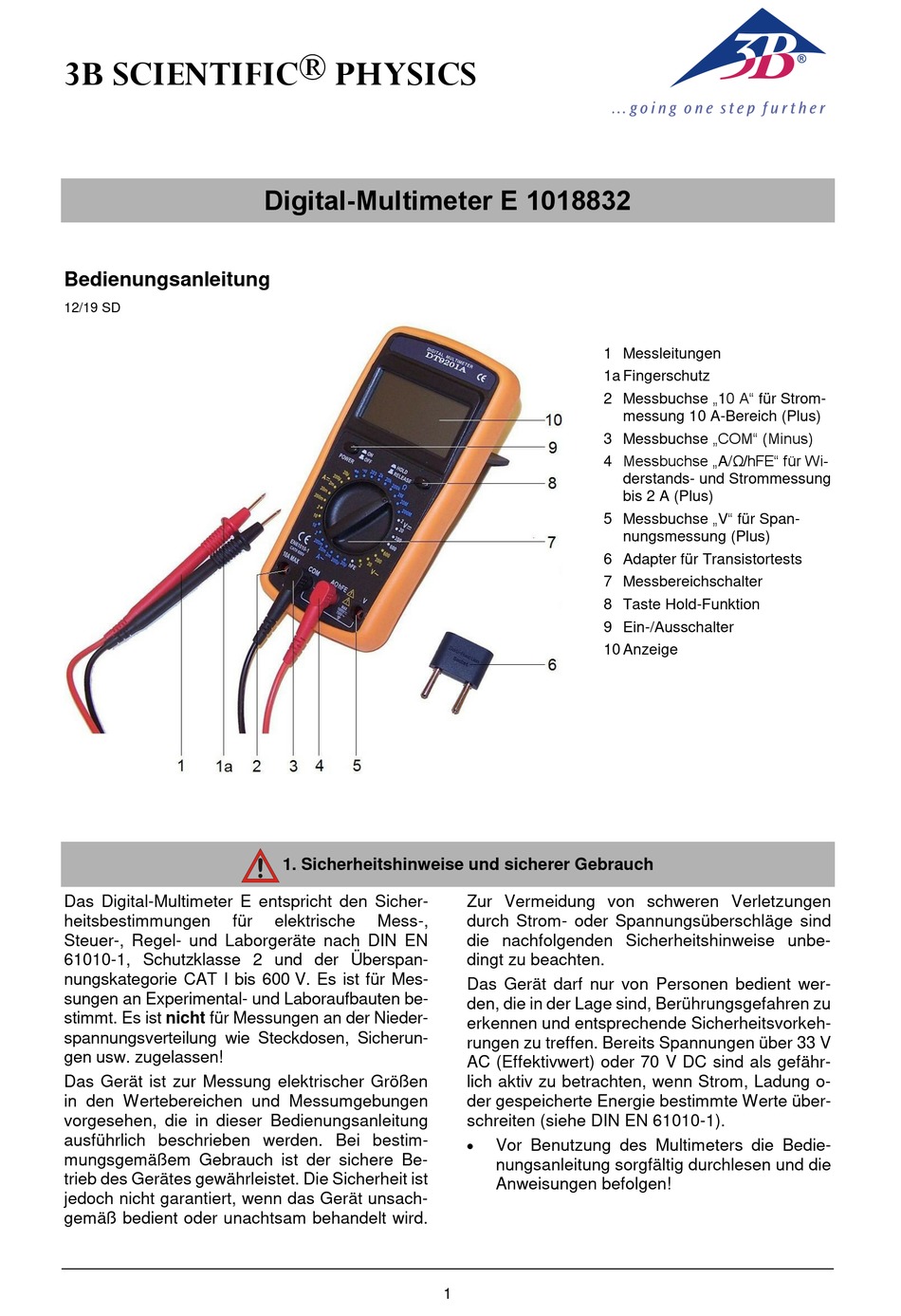

3B SCIENTIFIC ® PHYSICS
Bedienungsanleitung
12/19 SD
Das Digital-Multimeter E entspricht den Sicher-
heitsbestimmungen
für
Steuer-, Regel- und Laborgeräte nach DIN EN
61010-1, Schutzklasse 2 und der Überspan-
nungskategorie CAT I bis 600 V. Es ist für Mes-
sungen an Experimental- und Laboraufbauten be-
stimmt. Es ist nicht für Messungen an der Nieder-
spannungsverteilung wie Steckdosen, Sicherun-
gen usw. zugelassen!
Das Gerät ist zur Messung elektrischer Größen
in den Wertebereichen und Messumgebungen
vorgesehen, die in dieser Bedienungsanleitung
ausführlich beschrieben werden. Bei bestim-
mungsgemäßem Gebrauch ist der sichere Be-
trieb des Gerätes gewährleistet. Die Sicherheit ist
jedoch nicht garantiert, wenn das Gerät unsach-
gemäß bedient oder unachtsam behandelt wird.
Digital-Multimeter E 1018832
1. Sicherheitshinweise und sicherer Gebrauch
elektrische
Mess-,
1 Messleitungen
1a Fingerschutz
2 Messbuchse „10 A" für Strom-
3 Messbuchse „COM" (Minus)
4 Messbuchse „A/Ω/hFE" für Wi-
5 Messbuchse „V" für Span-
6 Adapter für Transistortests
7 Messbereichschalter
8 Taste Hold-Funktion
9 Ein-/Ausschalter
10 Anzeige
Zur Vermeidung von schweren Verletzungen
durch Strom- oder Spannungsüberschläge sind
die nachfolgenden Sicherheitshinweise unbe-
dingt zu beachten.
Das Gerät darf nur von Personen bedient wer-
den, die in der Lage sind, Berührungsgefahren zu
erkennen und entsprechende Sicherheitsvorkeh-
rungen zu treffen. Bereits Spannungen über 33 V
AC (Effektivwert) oder 70 V DC sind als gefähr-
lich aktiv zu betrachten, wenn Strom, Ladung o-
der gespeicherte Energie bestimmte Werte über-
schreiten (siehe DIN EN 61010-1).
Vor Benutzung des Multimeters die Bedie-
nungsanleitung sorgfältig durchlesen und die
Anweisungen befolgen!
1
messung 10 A-Bereich (Plus)
derstands- und Strommessung
bis 2 A (Plus)
nungsmessung (Plus)
