3B SCIENTIFIC PHYSICS 1006809 Bedienungsanleitung

3B SCIENTIFIC ® PHYSICS
Bedienungsanleitung
05/12 ALF
Das Digital-Multimeter E entspricht den Sicher-
heitsbestimmungen für elektrische Mess-, Steu-
er-, Regel- und Laborgeräte nach DIN EN 61010
Teil 1. Bei bestimmungsgemäßem Gebrauch ist
der sichere Betrieb des Gerätes gewährleistet.
Die Sicherheit ist jedoch nicht garantiert, wenn
das Gerät unsachgemäß bedient oder unacht-
sam behandelt wird.
• Vor Benutzung des Multimeters Bedie-
nungsanleitung sorgfältig durchlesen und
die Anweisungen befolgen!
• Vor Inbetriebnahme des Multimeters das
Gehäuse und die Messleitungen auf Be-
schädigungen untersuchen und bei Funkti-
onsstörungen oder sichtbaren Schäden das
Multimeter nicht verwenden. Besonders auf
die Isolierung um die Messbuchsen achten.
• Besondere Vorsicht walten lassen, wenn
Spannungen gemessen werden, die über 30
V ACrms oder 60 V DC liegen.
• Der zulässige Messbereich darf nicht über-
schritten werden. Bei unbekannten Mess-
größen immer von einem höheren Messbe-
reich in einen kleineren wechseln.
• Bei Strommessungen den Strom im Strom-
kreis abschalten, bevor das Multimeter in
Digital-Multimeter E 1006809
!
1. Sicherheitshinweise
den Kreis geschaltet wird.
• Bei Messungen immer zuerst die Masse-
Messleitung anschließen, dann die Signal-
Messleitung. Beim Abziehen der Messleitun-
gen zuerst die Signal-Messleitung entfernen.
• Bei Benutzung der Messleitungen Finger
immer hinter dem Fingerschutz halten.
• Das Multimeter nicht in der Nähe von explo-
siven Gasen, Dämpfen oder Staub benutzen.
• Keine Messungen in feuchter Umgebung
durchführen. Arbeitsplatz, Hände, Schuhe
und Fußboden müssen trocken sein.
• Um verfälschte Ablesungen zu vermeiden,
die zu möglichem elektrischen Schlag oder
Verletzungen führen können, die Batterien
sofort austauschen, wenn das Symbol für
leere Batterien (
• Vor Öffnen des Gehäuses ist das Multimeter
auszuschalten und die Messleitungen sind
vom Gerät zu trennen.
Multimeter nie mit geöffnetem Gehäuse
•
verwenden.
• Bei der Entsorgung leerer Batterien die örtli-
chen Vorschriften befolgen. Nie im Hausmüll
entsorgen.
1

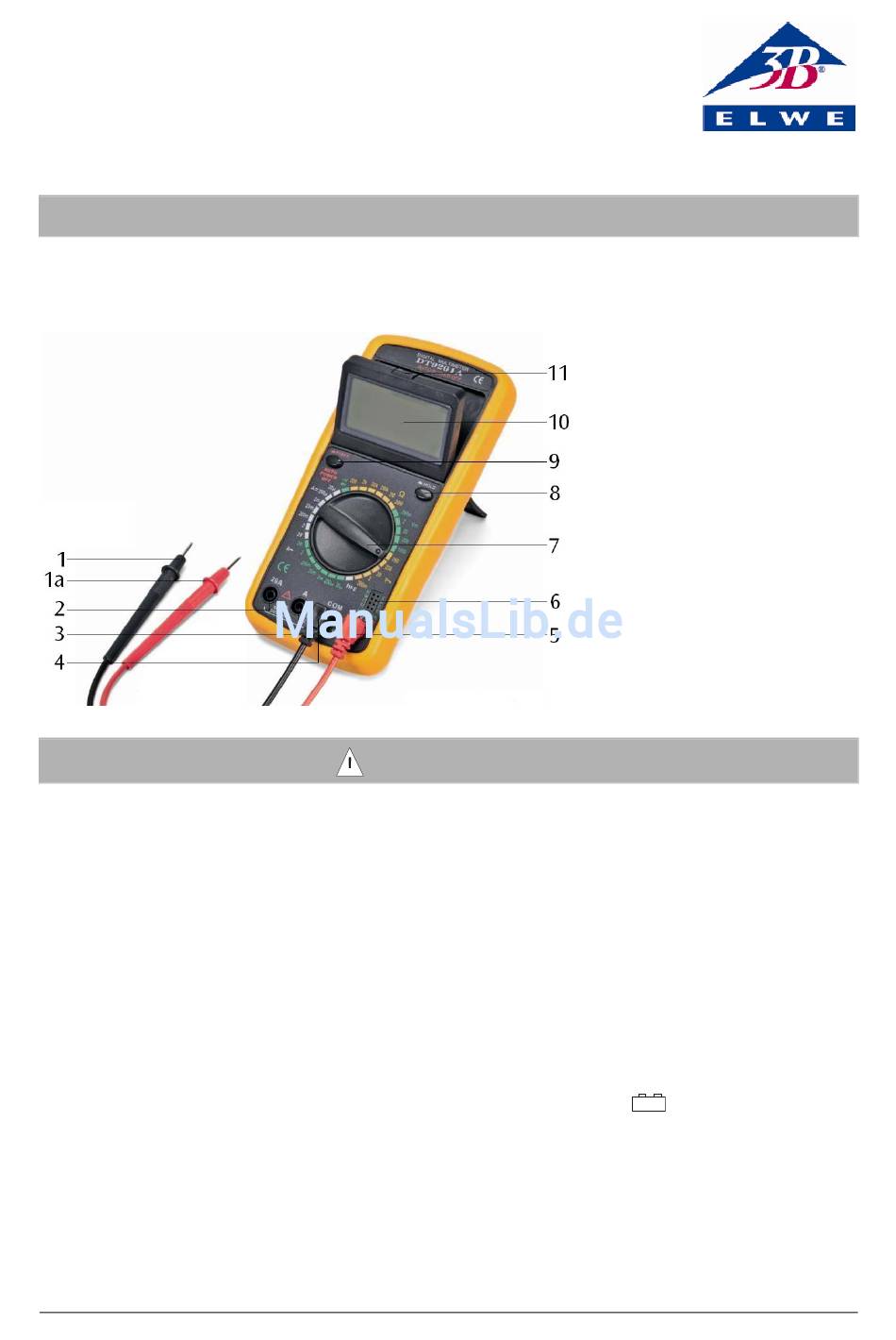

1 Messleitungen
1a Fingerschutz
2 Messbuchse „20 A" für
Strommessung 20 A-Bereich
(Plus)
3 Messbuchse „A" für Strom-
messung bis 2 A (Plus)
4 Messbuchse „COM" (Minus)
5 Messbuchse „V/Ω" für Span-
nungs- und Widerstandsmes-
sung (Plus)
6 Transistor-Testsockel
7 Messbereichschalter
8 Taste Hold-Funktion
9 Ein-/Ausschalter
10 Anzeige
11 Entriegelungstaste
+ -
) erscheint.
