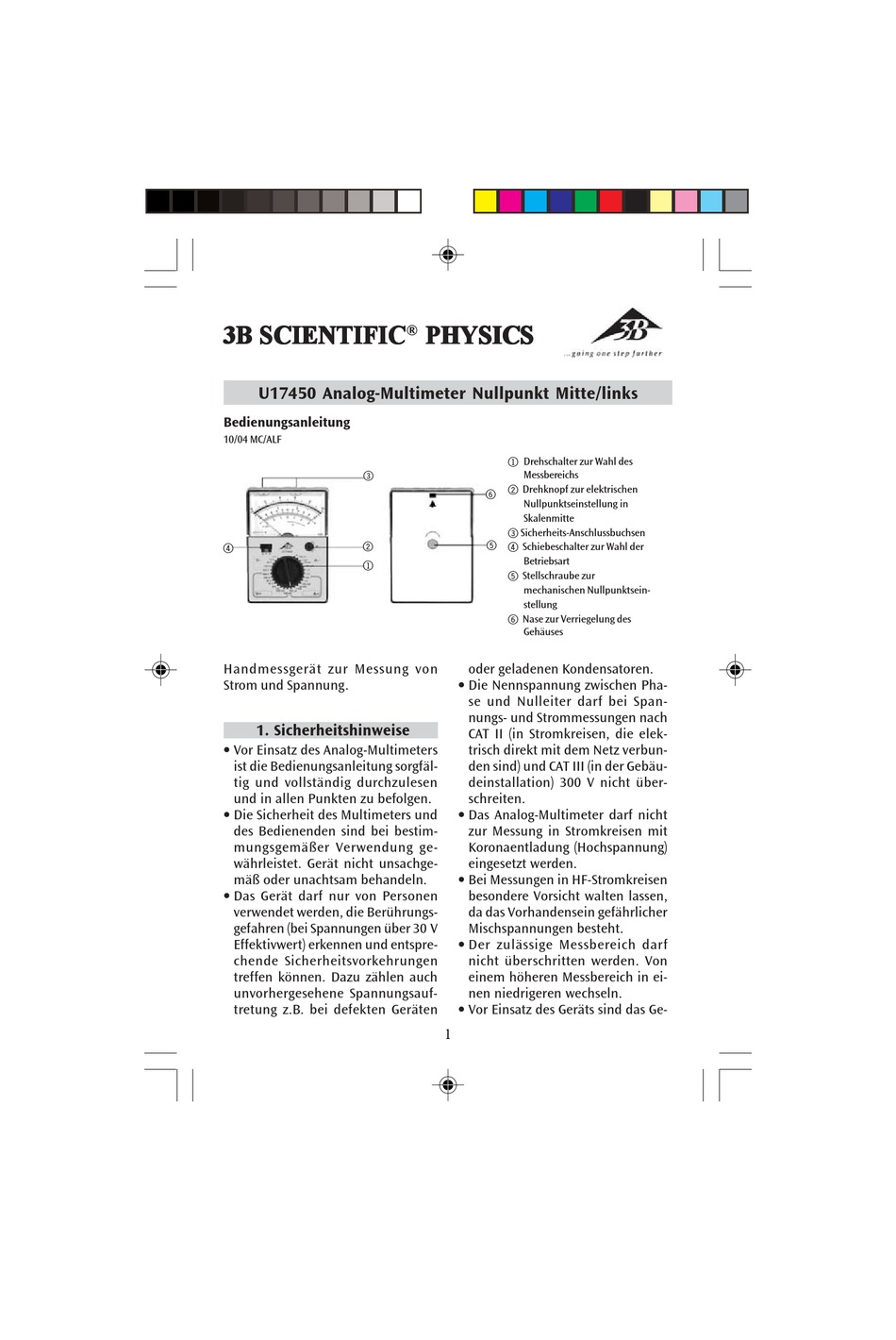

3B SCIENTIFIC PHYSICS U17450 Bedienungsanleitung

3B SCIENTIFIC® PHYSICS 3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC
U17450 Analog-Multimeter Nullpunkt Mitte/links
Bedienungsanleitung
10/04 MC/ALF
3
2
4
1
Handmessgerät zur Messung von
Strom und Spannung.
1. Sicherheitshinweise
• Vor Einsatz des Analog-Multimeters
ist die Bedienungsanleitung sorgfäl-
tig und vollständig durchzulesen
und in allen Punkten zu befolgen.
• Die Sicherheit des Multimeters und
des Bedienenden sind bei bestim-
mungsgemäßer Verwendung ge-
währleistet. Gerät nicht unsachge-
mäß oder unachtsam behandeln.
• Das Gerät darf nur von Personen
verwendet werden, die Berührungs-
gefahren (bei Spannungen über 30 V
Effektivwert) erkennen und entspre-
chende Sicherheitsvorkehrungen
treffen können. Dazu zählen auch
unvorhergesehene Spannungsauf-
tretung z.B. bei defekten Geräten
PHYSICS PHYSICS PHYSICS PHYSICS
1 Drehschalter zur Wahl des
Messbereichs
2 Drehknopf zur elektrischen
6
Nullpunktseinstellung in
Skalenmitte
3 Sicherheits-Anschlussbuchsen
5
4 Schiebeschalter zur Wahl der
Betriebsart
5 Stellschraube zur
mechanischen Nullpunktsein-
stellung
6 Nase zur Verriegelung des
Gehäuses
oder geladenen Kondensatoren.
• Die Nennspannung zwischen Pha-
se und Nulleiter darf bei Span-
nungs- und Strommessungen nach
CAT II (in Stromkreisen, die elek-
trisch direkt mit dem Netz verbun-
den sind) und CAT III (in der Gebäu-
deinstallation) 300 V nicht über-
schreiten.
• Das Analog-Multimeter darf nicht
zur Messung in Stromkreisen mit
Koronaentladung (Hochspannung)
eingesetzt werden.
• Bei Messungen in HF-Stromkreisen
besondere Vorsicht walten lassen,
da das Vorhandensein gefährlicher
Mischspannungen besteht.
• Der zulässige Messbereich darf
nicht überschritten werden. Von
einem höheren Messbereich in ei-
nen niedrigeren wechseln.
• Vor Einsatz des Geräts sind das Ge-
