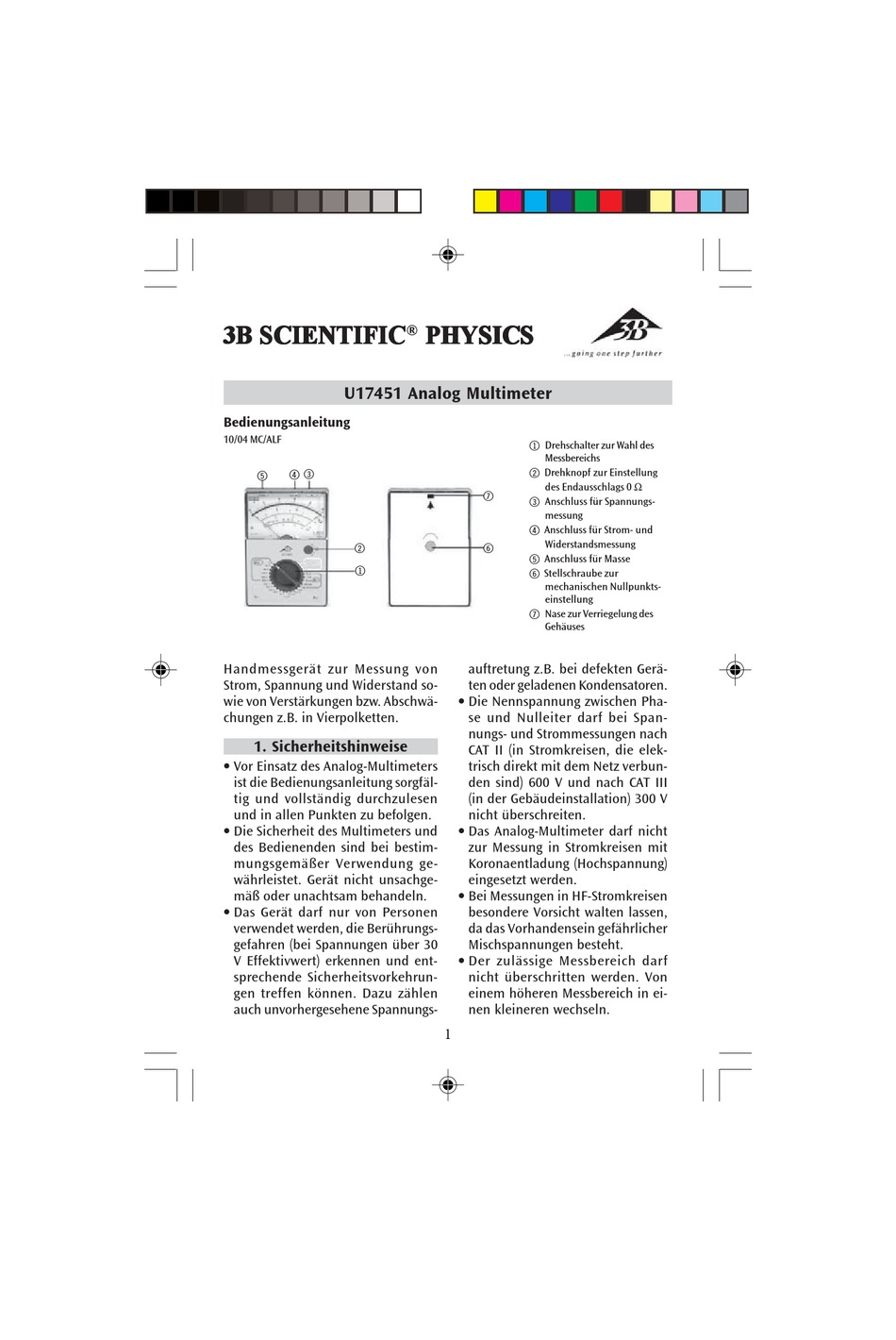

3B SCIENTIFIC PHYSICS U17451 Bedienungsanleitung

3B SCIENTIFIC® PHYSICS 3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC
U17451 Analog Multimeter
Bedienungsanleitung
10/04 MC/ALF
4 3
5
2
1
Handmessgerät zur Messung von
Strom, Spannung und Widerstand so-
wie von Verstärkungen bzw. Abschwä-
chungen z.B. in Vierpolketten.
1. Sicherheitshinweise
• Vor Einsatz des Analog-Multimeters
ist die Bedienungsanleitung sorgfäl-
tig und vollständig durchzulesen
und in allen Punkten zu befolgen.
• Die Sicherheit des Multimeters und
des Bedienenden sind bei bestim-
mungsgemäßer Verwendung ge-
währleistet. Gerät nicht unsachge-
mäß oder unachtsam behandeln.
• Das Gerät darf nur von Personen
verwendet werden, die Berührungs-
gefahren (bei Spannungen über 30
V Effektivwert) erkennen und ent-
sprechende Sicherheitsvorkehrun-
gen treffen können. Dazu zählen
auch unvorhergesehene Spannungs-
PHYSICS PHYSICS PHYSICS PHYSICS
1 Drehschalter zur Wahl des
Messbereichs
2 Drehknopf zur Einstellung
des Endausschlags 0 Ω
7
3 Anschluss für Spannungs-
messung
4 Anschluss für Strom- und
Widerstandsmessung
6
5 Anschluss für Masse
6 Stellschraube zur
mechanischen Nullpunkts-
einstellung
7 Nase zur Verriegelung des
Gehäuses
auftretung z.B. bei defekten Gerä-
ten oder geladenen Kondensatoren.
• Die Nennspannung zwischen Pha-
se und Nulleiter darf bei Span-
nungs- und Strommessungen nach
CAT II (in Stromkreisen, die elek-
trisch direkt mit dem Netz verbun-
den sind) 600 V und nach CAT III
(in der Gebäudeinstallation) 300 V
nicht überschreiten.
• Das Analog-Multimeter darf nicht
zur Messung in Stromkreisen mit
Koronaentladung (Hochspannung)
eingesetzt werden.
• Bei Messungen in HF-Stromkreisen
besondere Vorsicht walten lassen,
da das Vorhandensein gefährlicher
Mischspannungen besteht.
• Der zulässige Messbereich darf
nicht überschritten werden. Von
einem höheren Messbereich in ei-
nen kleineren wechseln.
