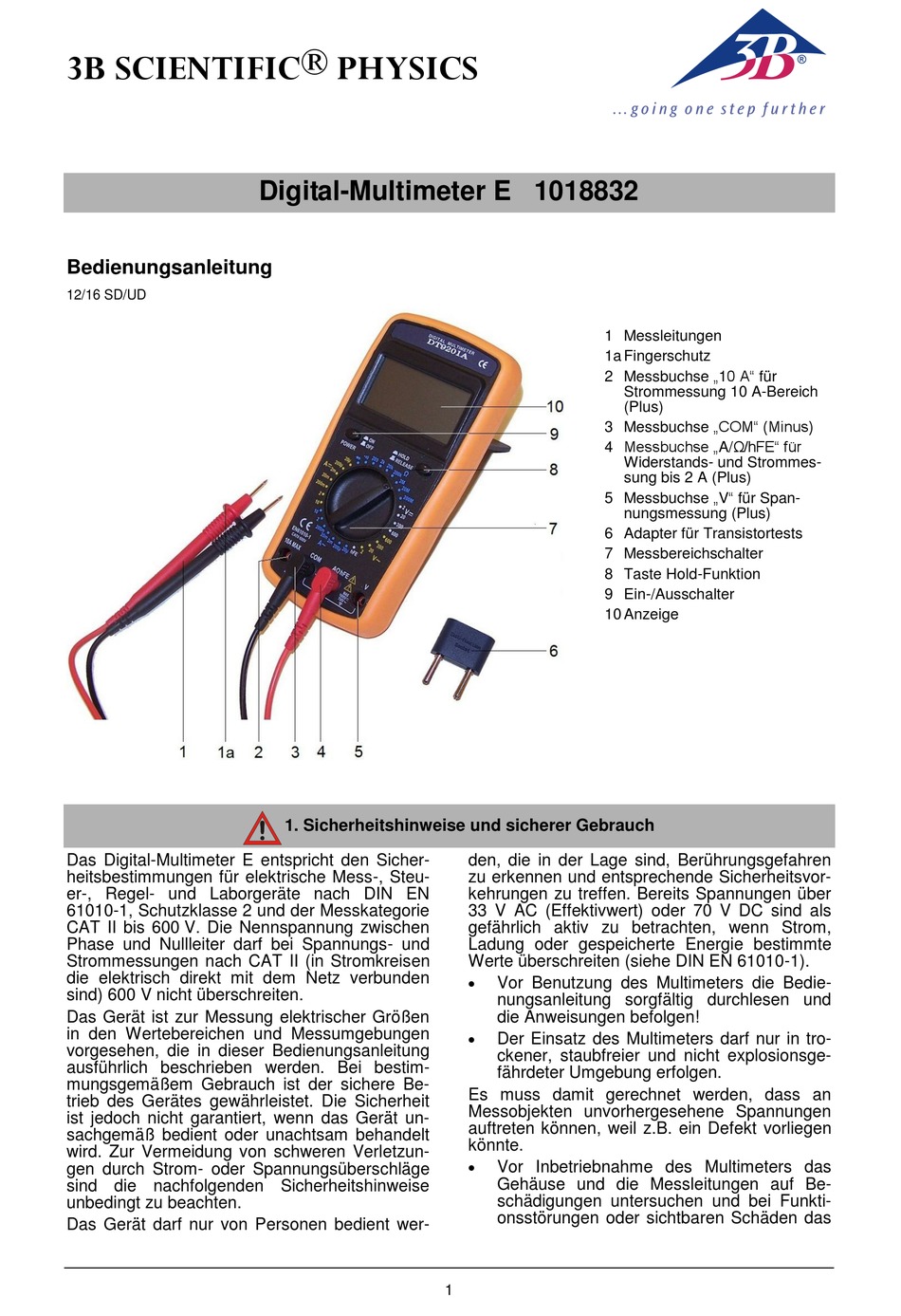

3B SCIENTIFIC PHYSICS 1018832 Bedienungsanleitung

3B SCIENTIFIC ® PHYSICS
Bedienungsanleitung
12/16 SD/UD
Das Digital-Multimeter E entspricht den Sicher-
heitsbestimmungen für elektrische Mess-, Steu-
er-, Regel- und Laborgeräte nach DIN EN
61010-1, Schutzklasse 2 und der Messkategorie
CAT II bis 600 V. Die Nennspannung zwischen
Phase und Nullleiter darf bei Spannungs- und
Strommessungen nach CAT II (in Stromkreisen
die elektrisch direkt mit dem Netz verbunden
sind) 600 V nicht überschreiten.
Das Gerät ist zur Messung elektrischer Größen
in den Wertebereichen und Messumgebungen
vorgesehen, die in dieser Bedienungsanleitung
ausführlich beschrieben werden. Bei bestim-
mungsgemäßem Gebrauch ist der sichere Be-
trieb des Gerätes gewährleistet. Die Sicherheit
ist jedoch nicht garantiert, wenn das Gerät un-
sachgemäß bedient oder unachtsam behandelt
wird. Zur Vermeidung von schweren Verletzun-
gen durch Strom- oder Spannungsüberschläge
sind die nachfolgenden Sicherheitshinweise
unbedingt zu beachten.
Das Gerät darf nur von Personen bedient wer-
Digital-Multimeter E 1018832
1. Sicherheitshinweise und sicherer Gebrauch
1 Messleitungen
1a Fingerschutz
2 Messbuchse „10 A" für
3 Messbuchse „COM" (Minus)
4 Messbuchse „A/Ω/hFE" für
5 Messbuchse „V" für Span-
6 Adapter für Transistortests
7 Messbereichschalter
8 Taste Hold-Funktion
9 Ein-/Ausschalter
10 Anzeige
den, die in der Lage sind, Berührungsgefahren
zu erkennen und entsprechende Sicherheitsvor-
kehrungen zu treffen. Bereits Spannungen über
33 V AC (Effektivwert) oder 70 V DC sind als
gefährlich aktiv zu betrachten, wenn Strom,
Ladung oder gespeicherte Energie bestimmte
Werte überschreiten (siehe DIN EN 61010-1).

Vor Benutzung des Multimeters die Bedie-
nungsanleitung sorgfältig durchlesen und
die Anweisungen befolgen!

Der Einsatz des Multimeters darf nur in tro-
ckener, staubfreier und nicht explosionsge-
fährdeter Umgebung erfolgen.
Es muss damit gerechnet werden, dass an
Messobjekten unvorhergesehene Spannungen
auftreten können, weil z.B. ein Defekt vorliegen
könnte.

Vor Inbetriebnahme des Multimeters das
Gehäuse und die Messleitungen auf Be-
schädigungen untersuchen und bei Funkti-
onsstörungen oder sichtbaren Schäden das
1
Strommessung 10 A-Bereich
(Plus)
Widerstands- und Strommes-
sung bis 2 A (Plus)
nungsmessung (Plus)
