Erweiterung des Geräts
5.1
Installation des M.2-Moduls
Einführung zum M.2-Modul
Siemens nutzt das M.2-Modul zur Erweiterung des Siemens IPC. Sie können das von Siemens
bereitgestellte M.2-Modul verwenden oder ein Modul von einem Fremdhersteller. Unser
Gerät bietet zwei M.2-Schnittstellen Key B/ Key E und Einbaulagen. Das M.2-Modul mit Key B
oder Key E kann mit dem Schnittstellensteckplatz X100 oder X101 der Hauptleiterplatte
verbunden werden.

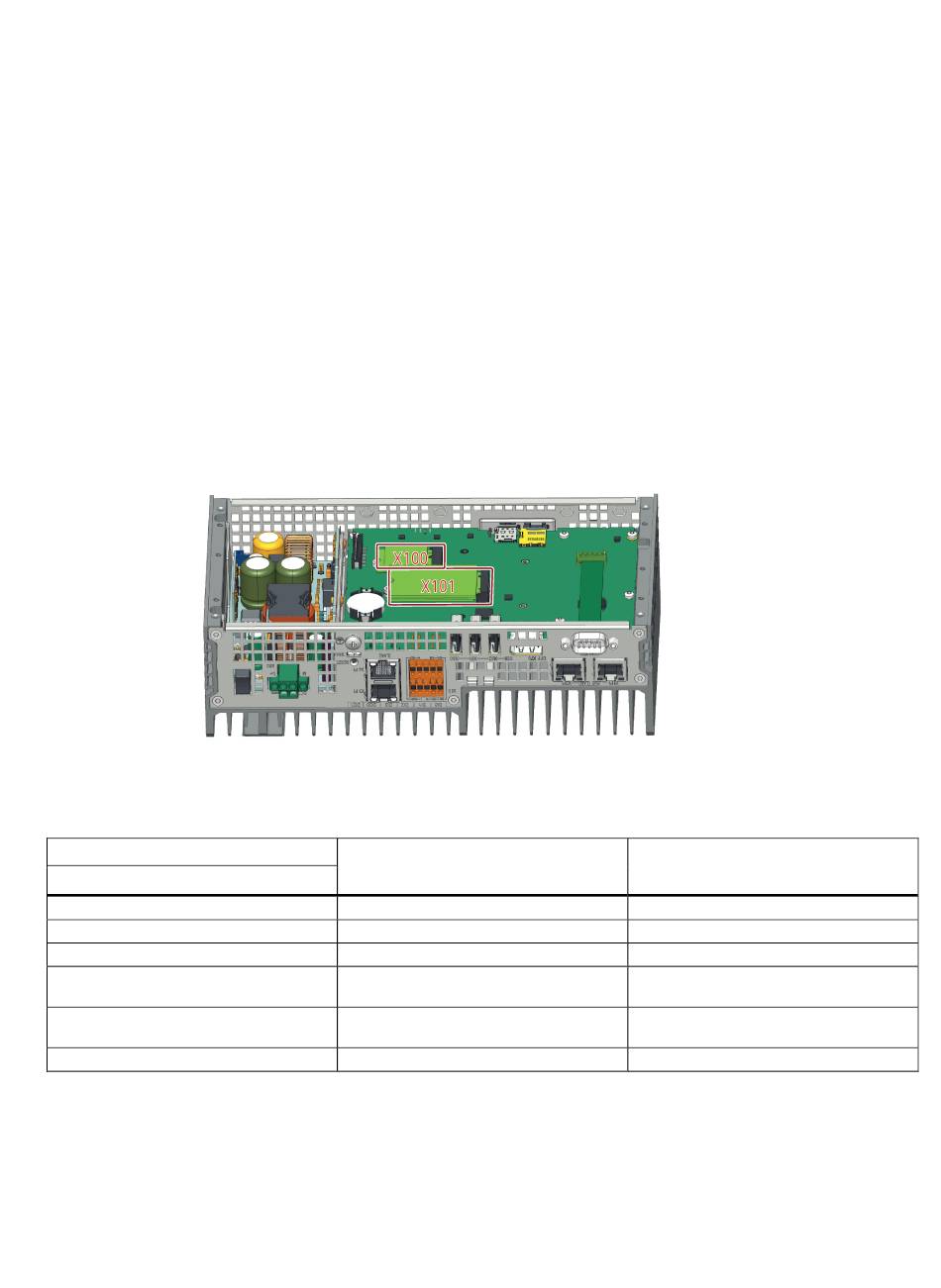

Die Position des jeweiligen Steckplatzes ist in der folgenden Abbildung gekennzeichnet.
Die Installation des M.2-Moduls in unserem Gerät darf den angegebenen maximalen Umriss
und die maximal zulässige Verlustleistung nicht überschreiten. Die folgende Tabelle enthält
die detaillierten Merkmale und Funktionen des M.2-Moduls:
Modul
Leistungsmerkmale und Funktionen
Größe
Schnittstelle
Kanal
Unterstützung für WLAN-Module wie
Wi-Fi, Bluetooth
Unterstützung für WWAN-Module
3G/4G/5G
Unterstützung für NVMe SSD
: Für eine Netzwerkverbindung können Sie eine SIM-Karte für 4G/5G in den SIM-
1
Kartensteckplatz stecken. Die SIM-Kartenfunktion ist jedoch nicht UL-zertifiziert.
SIMATIC IPC520A
Betriebsanleitung, 07/2022, A5E51677564-AC
M.2-Modul 1
(Steckplatz X100)
2230
Key E
1 × PCIe 3.0 (1 Lane) + 1 × USB 2.0
Ja
wie
Nein
1
Nein
M.2-Modul 2
(Steckplatz X101)
2242, 3042, 2250
Key B
1 × PCIe 3.0 (1 Lane) + 1 × USB 3.0
Nein
Ja
Ja
5
45
