Mantenimiento
36

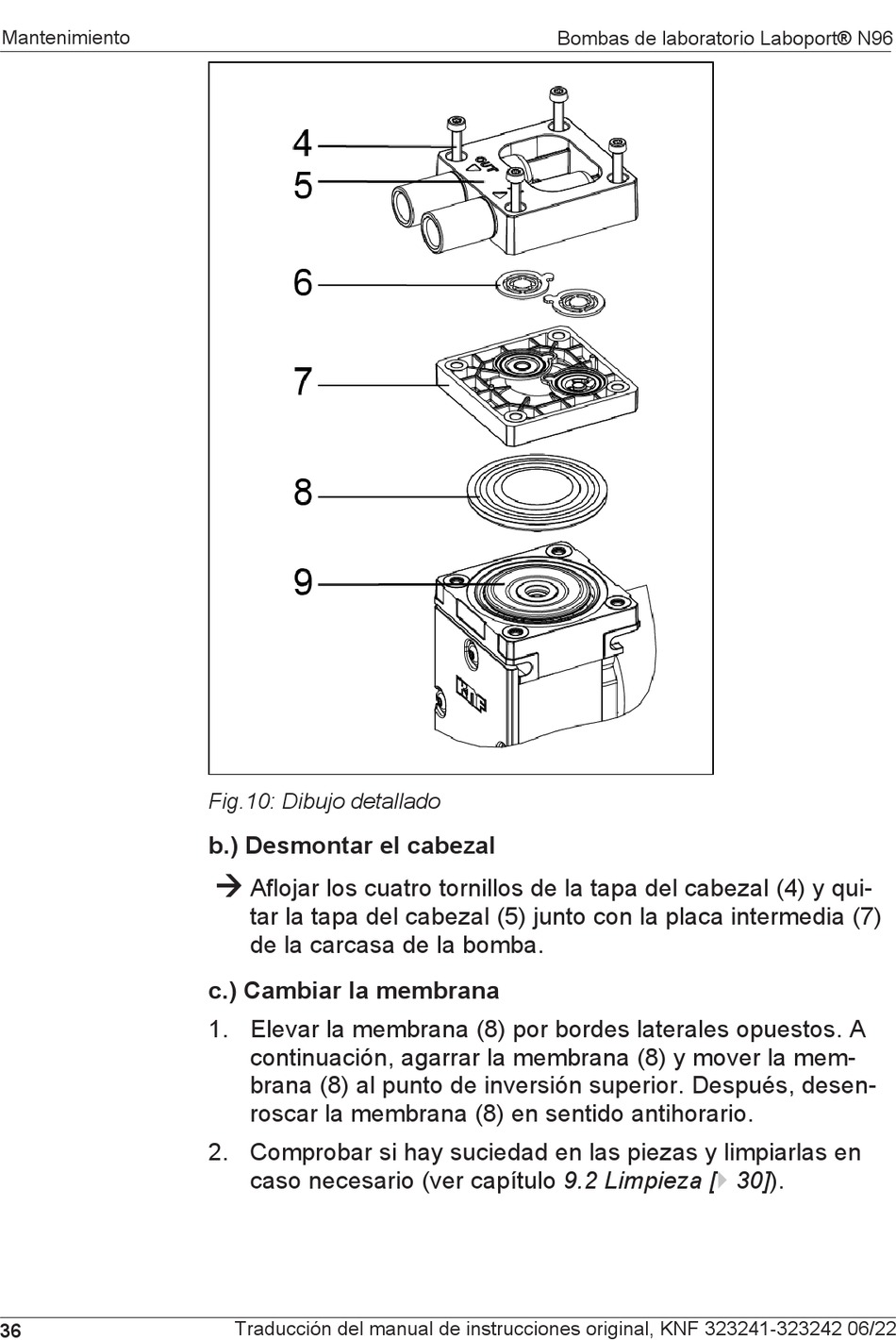

Fig.10: Dibujo detallado
b.) Desmontar el cabezal
à
Aflojar los cuatro tornillos de la tapa del cabezal (4) y qui-
tar la tapa del cabezal (5) junto con la placa intermedia (7)
de la carcasa de la bomba.
c.) Cambiar la membrana
1. Elevar la membrana (8) por bordes laterales opuestos. A
continuación, agarrar la membrana (8) y mover la mem-
brana (8) al punto de inversión superior. Después, desen-
roscar la membrana (8) en sentido antihorario.
2. Comprobar si hay suciedad en las piezas y limpiarlas en
caso necesario (ver capítulo 9.2 Limpieza [} 30]).
