S Netzübergang im Standardbetrieb
- PG/OP -Kommunikation
Die PG/OP-Kommunikation dient zum Laden von Programmen und Konfi-
gurationsdaten, zum Durchführen von Test - und Diagnosefunktionen sowie
zum Bedienen und Beobachten (HMI-Systeme) einer Anlage.
- Parametrieren von Feldgeräten (Datensatz-Routing)
Sie können das IE/PB Link PN IO als Router für Datensätze verwenden, die
an Feldgeräte (DP-Slaves) gerichtet sind. Damit können Geräte, die nicht
direkt am PROFIBUS angeschlossen sind und somit keinen direkten Zugriff
auf die Feldgeräte (DP-Slaves) haben, über IE/PB Link PN IO Datensätze
an die Feldgeräte übertragen.
Ein Werkzeug, das solche Datensätze zur Parametrierung von Feldgeräten
erzeugt, ist beispielsweise SIMATIC PDM (Process Device Manager).
- Netzübergang zu einem DP-Mastersystem mit Äquidistanz
Das IE/PB Link PN IO dient als Netzübergang zwischen Ethernet und den
Feldgeräten an einem DP-Mastersystem. Das IE/PB Link PN IO wird hierbei
als aktiver Teilnehmer zusammen mit einem DP-Master an einem äquidi-
stant parametrierten PROFIBUS betrieben.
- Subnetzübergreifende S7-Verbindungen für HMI-Betrieb
Das IE/PB Link PN IO leitet die Kommunikation über S7-Verbindungen wei-
ter. Dieser Dienst wird beispielsweise bei HMI-Anwendungen (PC-Statio-
nen) verwendet.
Panel PC 670
Ind. Ethernet
IE/PB Link
PN IO
PROFIBUS-DP
Antrieb

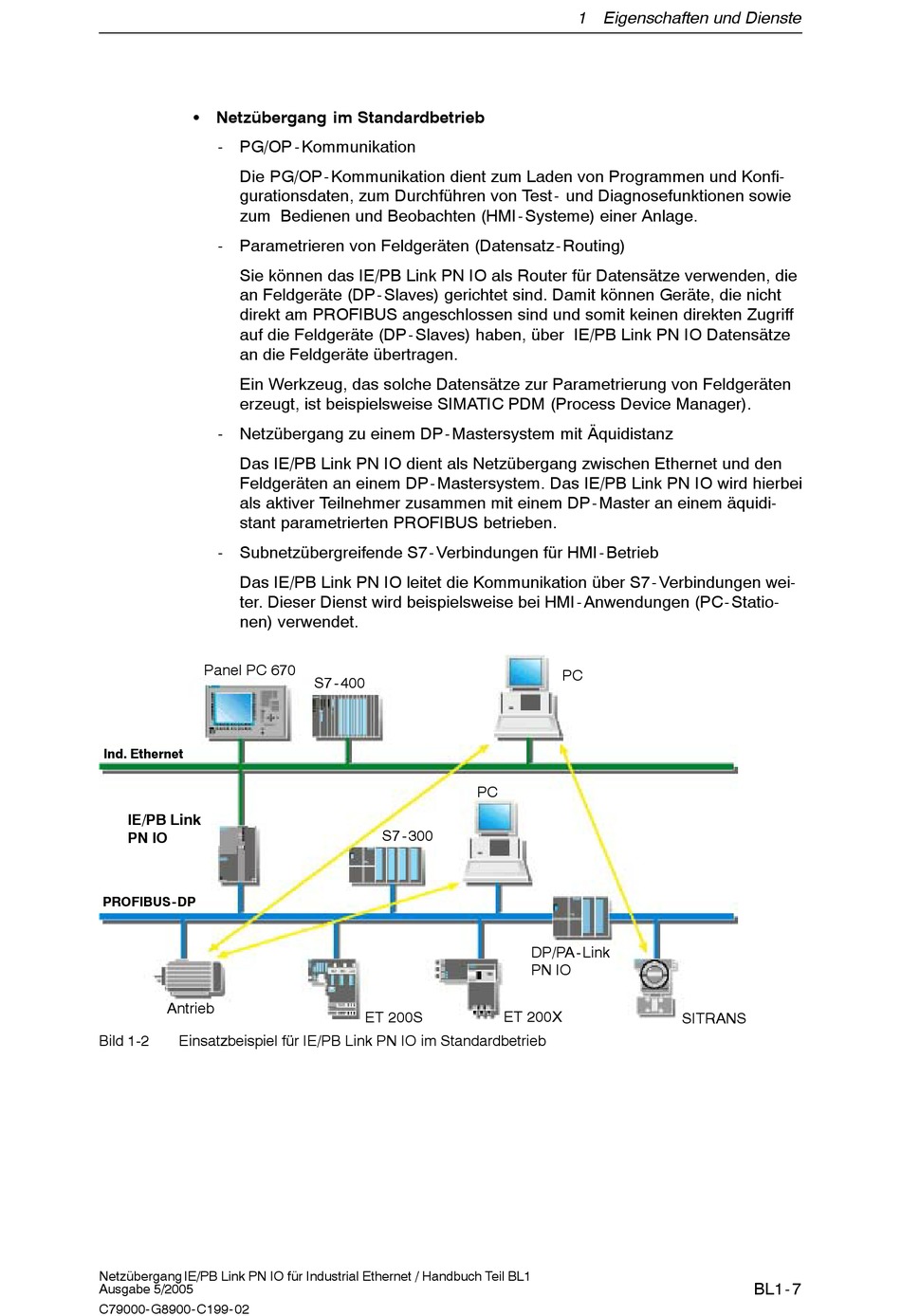

Bild 1-2 Einsatzbeispiel für IE/PB Link PN IO im Standardbetrieb
Netzübergang IE/PB Link PN IO für Industrial Ethernet / Handbuch Teil BL1
Ausgabe 5/2005
C79000-G8900-C199-02
S7 -400
PC
S7 -300
ET 200S
1 Eigenschaften und Dienste
PC
DP/PA -Link
PN IO
ET 200X
SITRANS
BL1-7
