3 Montage und Inbetriebsetzung
IE/PB Link PN IO
Anschluss an PROFIBUS:
9 -polige Sub -D -Buchse
Schieber zum Einstellen
des Masseanschlusses

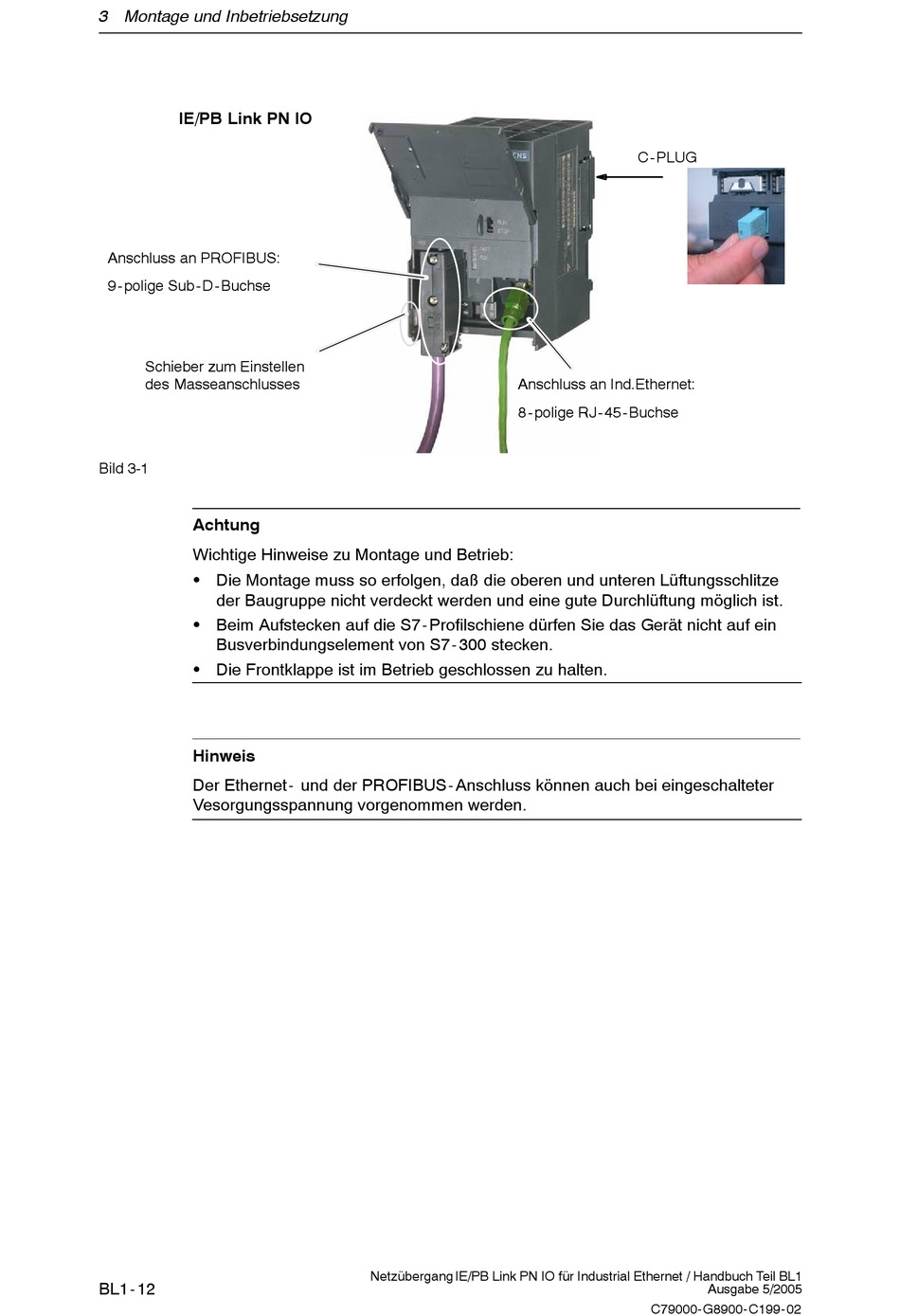

Bild 3-1
Achtung
Wichtige Hinweise zu Montage und Betrieb:
S
Die Montage muss so erfolgen, daß die oberen und unteren Lüftungsschlitze
der Baugruppe nicht verdeckt werden und eine gute Durchlüftung möglich ist.
S
Beim Aufstecken auf die S7-Profilschiene dürfen Sie das Gerät nicht auf ein
Busverbindungselement von S7-300 stecken.
S
Die Frontklappe ist im Betrieb geschlossen zu halten.
Hinweis
Der Ethernet- und der PROFIBUS-Anschluss können auch bei eingeschalteter
Vesorgungsspannung vorgenommen werden.
