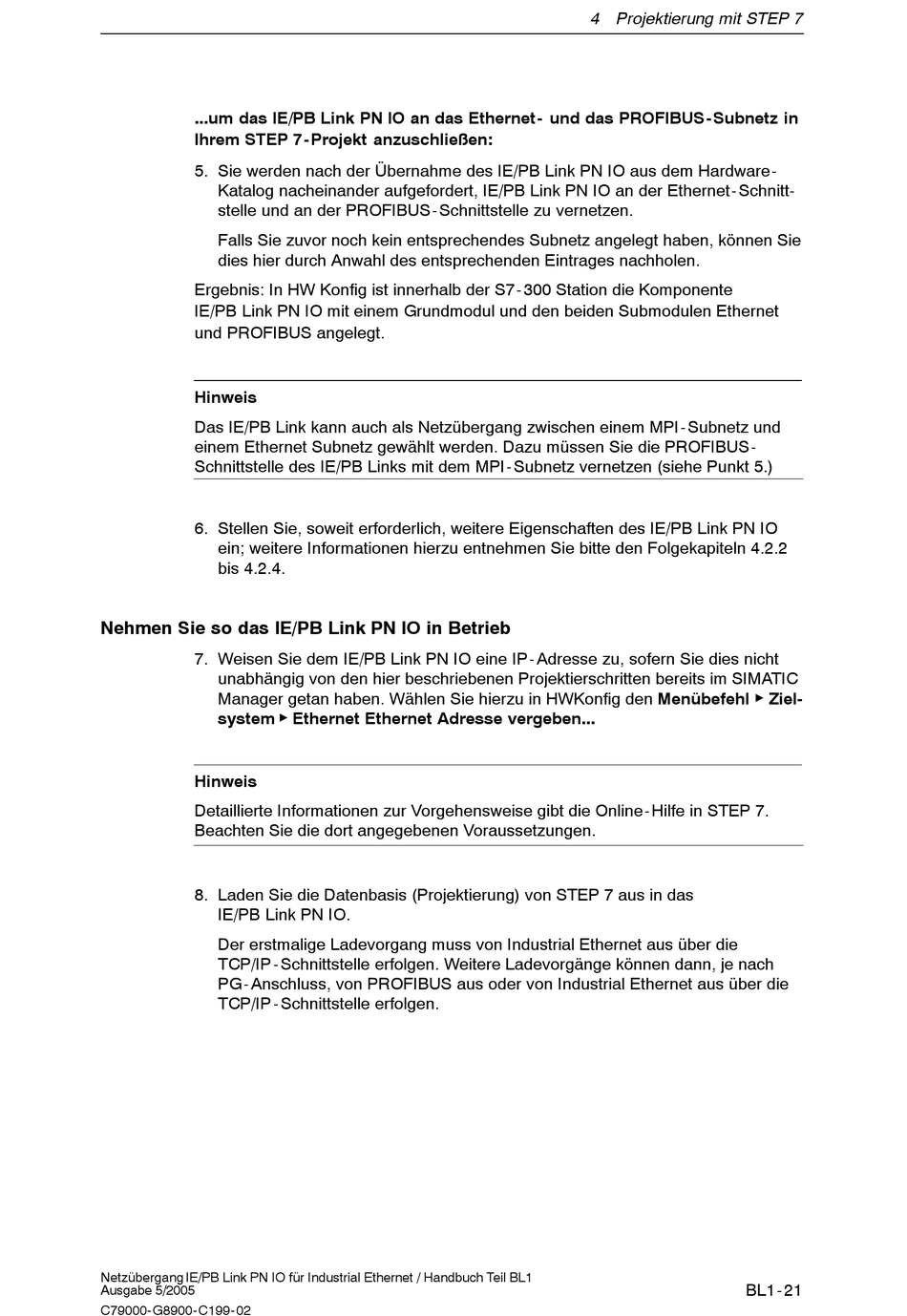

Siemens SIMATIC NET S7-CPs Handbuch Seite 21

...um das IE/PB Link PN IO an das Ethernet- und das PROFIBUS-Subnetz in
Ihrem STEP 7-Projekt anzuschließen:
5. Sie werden nach der Übernahme des IE/PB Link PN IO aus dem Hardware-
Katalog nacheinander aufgefordert, IE/PB Link PN IO an der Ethernet-Schnitt-
stelle und an der PROFIBUS-Schnittstelle zu vernetzen.
Falls Sie zuvor noch kein entsprechendes Subnetz angelegt haben, können Sie
dies hier durch Anwahl des entsprechenden Eintrages nachholen.
Ergebnis: In HW Konfig ist innerhalb der S7-300 Station die Komponente
IE/PB Link PN IO mit einem Grundmodul und den beiden Submodulen Ethernet
und PROFIBUS angelegt.
Hinweis
Das IE/PB Link kann auch als Netzübergang zwischen einem MPI-Subnetz und
einem Ethernet Subnetz gewählt werden. Dazu müssen Sie die PROFIBUS-
Schnittstelle des IE/PB Links mit dem MPI-Subnetz vernetzen (siehe Punkt 5.)
6. Stellen Sie, soweit erforderlich, weitere Eigenschaften des IE/PB Link PN IO
ein; weitere Informationen hierzu entnehmen Sie bitte den Folgekapiteln 4.2.2
bis 4.2.4.
Nehmen Sie so das IE/PB Link PN IO in Betrieb
7. Weisen Sie dem IE/PB Link PN IO eine IP-Adresse zu, sofern Sie dies nicht
unabhängig von den hier beschriebenen Projektierschritten bereits im SIMATIC
Manager getan haben. Wählen Sie hierzu in HWKonfig den Menübefehl
system
Hinweis
Detaillierte Informationen zur Vorgehensweise gibt die Online-Hilfe in STEP 7.
Beachten Sie die dort angegebenen Voraussetzungen.
8. Laden Sie die Datenbasis (Projektierung) von STEP 7 aus in das
IE/PB Link PN IO.
Der erstmalige Ladevorgang muss von Industrial Ethernet aus über die
TCP/IP -Schnittstelle erfolgen. Weitere Ladevorgänge können dann, je nach
PG -Anschluss, von PROFIBUS aus oder von Industrial Ethernet aus über die
TCP/IP -Schnittstelle erfolgen.
Netzübergang IE/PB Link PN IO für Industrial Ethernet / Handbuch Teil BL1
Ausgabe 5/2005
C79000-G8900-C199-02
Ethernet Ethernet Adresse vergeben...
"
4 Projektierung mit STEP 7
"
BL1-21
Ziel-
