4 Projektierung mit STEP 7
3. Entnehmen Sie dort dem Hardware Katalog unter PROFINET IO den Gerätetyp
Netzübergang - IE/PB Link PN IO und fügen Sie diesen als IO-Device am
PN-IO -System des IO-Controllers ein. Für die Schnittstelle am
PROFINET IO -System wird hierbei automatisch eine IP-Adresse ermittelt.
Außerdem wird von STEP 7 dem IE/PB Link PN IO eine Gerätenummer zuge-
ordnet. Gewählt wird die im aktuellen PROFINET IO System höchste freie Ge-
rätenummer.
...um das PROFIBUS-Subnetz in Ihrem STEP 7-Projekt anzuschließen:
4. Sie werden nach der Übernahme des IE/PB Link PN IO aus dem Hardware-
Katalog aufgefordert, das IE/PB Link PN IO an der PROFIBUS-Schnittstelle zu
vernetzen.
Falls Sie zuvor noch kein entsprechendes Subnetz angelegt haben, können Sie
dies hier durch Anwahl des entsprechenden Eintrages nachholen. Dadurch wird
ein DP-Mastersystem angelegt.

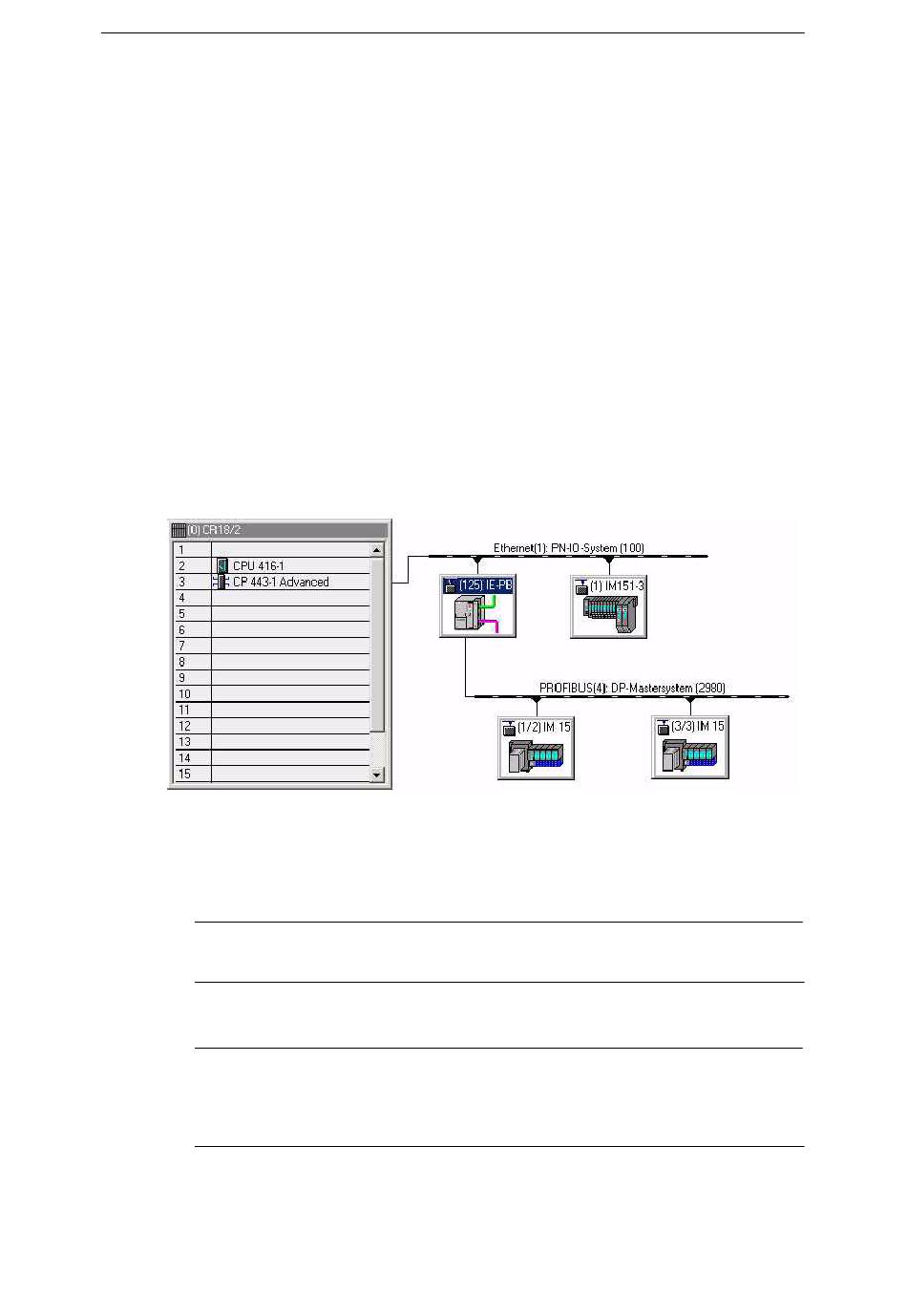

Ergebnisse:
- In HW Konfig ist das IE/PB Link PN IO als PROFINET IO-Device mit einem
DP-Mastersystem angelegt
5. Stellen Sie, soweit erforderlich, weitere Eigenschaften des IE/PB Link PN IO
ein.
6. Projektieren Sie das DP-Mastersystem mit seinen DP-Slaves.
Hinweis
Detaillierte Informationen zur Vorgehensweise gibt die Online-Hilfe in STEP 7.
Hinweis
Das DP-Mastersystem ist beim IE/PB Link PN IO dem PROFIBUS-Submodul
zugewiesen. Wenn Sie ein DP-Mastersystem neu anlegen möchten, müssen Sie
daher zuvor das PROFIBUS-Submodul anwählen.
