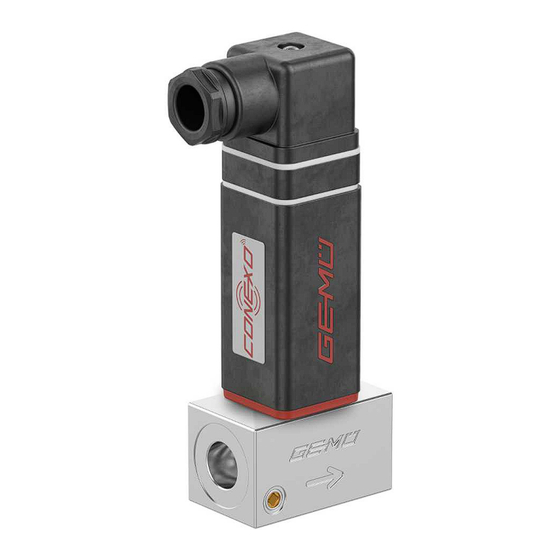

- Seite 1 GEMÜ J70 Elektrisch betätigtes Magnetventil, PD-Technologie Betriebsanleitung Weitere Informationen Webcode: GW-J70...
- Seite 2 Alle Rechte, wie Urheberrechte oder gewerbliche Schutzrechte, werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 09.12.2022 GEMÜ J70 2 / 20 www.gemu-group.com...
-
Seite 3: Inhaltsverzeichnis
15 Inspektion und Wartung ........16 Ausbau aus Rohrleitung ........17 Entsorgung ............18 Rücksendung ............19 EU-Einbauerklärung im Sinne der EG-Maschinen- richtlinie 2006/42/EG ........... 20 Herstellererklärung im Sinne der Druckgeräte- richtlinie 2014/68/EU ........... www.gemu-group.com 3 / 20 GEMÜ J70... -
Seite 4: Allgemeines
Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden einge- setzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. WARNUNG Möglicherweise gefährliche Situation! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ J70 4 / 20 www.gemu-group.com... -
Seite 5: Sicherheitshinweise Am Produkt
13. Das Produkt ordnungsgemäß instand halten. 14. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Do- kument beschrieben sind, nicht ohne vorherige Abstim- mung mit dem Hersteller durchführen. Bei Unklarheiten: 15. Bei nächstgelegener GEMÜ-Verkaufsniederlassung nach- fragen. www.gemu-group.com 5 / 20 GEMÜ J70... -
Seite 6: Produktbeschreibung
▶ Beschädigung / Zerstörung des Magneten. 3.2 Beschreibung HINWEIS Das kompakte 2/2-Wege Magnetventil GEMÜ J70 wird elek- Zu hoher Betriebsdruck trisch betätigt und ist ideal für Dosier- und Analyseanwendun- ▶ Bei zu hohem Druck kann das Ventil nicht dicht schließen. -
Seite 7: Gemü Conexo
Element lassen sich sämtliche Daten sammeln, 1. Das Produkt gemäß den technischen Daten einsetzen. verwalten und weiterverarbeiten. 2. Das Produkt vor direkter Witterung schützen. Weitere Informationen zu GEMÜ CONEXO finden Sie auf: www.gemu-group.com/conexo www.gemu-group.com 7 / 20 GEMÜ J70... -
Seite 8: Bestelldaten
Die Bestelldaten stellen eine Übersicht der Standard-Konfigurationen dar. Vor Bestellung die Verfügbarkeit prüfen. Weitere Konfigurationen auf Anfrage. Bestellcodes 1 Typ Code 9 Elektrischer Anschluss Code Magnetventil, PD-Technologie J70 mit Kunststoffgehäuse Gerätestecker Bauform A 2 DN Code Gerätestecker Bauform A, DN 8 mit Gegensteckdose konfektionierbar M12 Anschlussstecker, 3 Gehäuseform... -
Seite 9: Technische Daten
-930 mbar (relativ) / 83,25 mbar (absolut) Druckstufe: PN 10 Leckrate: A (nach EN 12266-1) Kv-Wert: 25,3 l/h Kv-Werte ermittelt angelehnt an Norm DIN EN 1267, Medium Wasser Toleranz ± 5 % 7.4 Produktkonformitäten Maschinenrichtlinie: 2006/42/EG www.gemu-group.com 9 / 20 GEMÜ J70... -
Seite 10: Elektrische Daten
±10 % nach VDE 0580 weichung: Einschaltdauer: 50 % ED 7.6 Mechanische Daten Schutzart: J70 mit Kunststoffgehäuse: IP 65 J70 ohne Kunststoffgehäuse: IP 20 (Gerät), IP 00 (Anschluss) Gewicht: 1,0 kg Stellzeit: Schließzeit: 13,5 ms Öffnungszeit: 8,5 ms Einbaulage: beliebig GEMÜ... -
Seite 11: Abmessungen
Maße in mm 8.2 Magnetventil mit Gehäuse und Gerätesteckdose (Elektrischer Anschluss Code 01) 62,2 50,7 35,7 □30,0 DN 6: G1/8 x 11 DN 8: G1/4 x 14 15,0 14,0 53,0 30,0 Maße in mm www.gemu-group.com 11 / 20 GEMÜ J70... -
Seite 12: Magnetventil Mit Gehäuse Und M12 Stecker (Elektrischer Anschluss Code 02)
DN 8: G1/4 x 14 14,0 15,0 53,0 30,0 Maße in mm 8.4 Magnetventil ohne Gehäuse (Elektrischer Anschluss Code 00M2) □20,0 DN 6: G1/8 x 11 DN 8: G1/4 x 14 15,0 14,0 53,0 30,0 Maße in mm GEMÜ J70 12 / 20 www.gemu-group.com... -
Seite 13: Herstellerangaben
Sollte ein Anfassen des Elektromagne- ● ten erforderlich sein sind geeignete feuerfeste Schutzhandschuhe anzule- gen. WARNUNG Unter Druck stehende Armaturen! ▶ Gefahr von schwersten Verletzungen oder Tod. Anlage drucklos schalten. ● Anlage vollständig entleeren. ● www.gemu-group.com 13 / 20 GEMÜ J70... -
Seite 14: Einbau Mit Gewindemuffe
Ventilspannung entspricht. 2. Korrekte Installation sicherstellen. Uv, GND 3. Funktion des Magnetventils prüfen. n.c. 4. Dichtheit der Medienanschlüsse und des Magnetventils prüfen. 13 Betrieb Während des Normalbetriebes müssen keine Einstellungen am Ventil vorgenommen werden. GEMÜ J70 14 / 20 www.gemu-group.com... -
Seite 15: Fehlerbehebung
Stromversorgung und Anschluss gemäß Typenschild sicherstellen Magnetspule defekt Magnetventil austauschen Gerätesteckdose falsch angeschlossen Anschluss der Gerätesteckdose prüfen und ggf. korrigieren Magnetanker blockiert Magnetventil austauschen Magnetventil undicht Ventilsitz undicht Magnetventil austauschen zu hoher Betriebsdruck Druck nach Vorgaben reduzieren www.gemu-group.com 15 / 20 GEMÜ J70... -
Seite 16: Inspektion Und Wartung
M500 ... 3. Anlage bzw. Anlagenteil stilllegen. 4. Anlage bzw. Anlagenteil gegen Wiedereinschalten sichern. 5. Anlage bzw. Anlagenteil drucklos schalten. 6. GEMÜ Produkte, die immer in derselben Position sind, vier- mal pro Jahr betätigen. GEMÜ J70 16 / 20 www.gemu-group.com... -
Seite 17: Ausbau Aus Rohrleitung
Produkt keine Rücksendeerklärung bei, erfolgt keine Gut- schrift bzw. keine Erledigung der Reparatur, sondern eine kos- tenpflichtige Entsorgung. 1. Das Produkt reinigen. 2. Rücksendeerklärung bei GEMÜ anfordern. 3. Rücksendeerklärung vollständig ausfüllen. 4. Das Produkt mit ausgefüllter Rücksendeerklärung an GEMÜ schicken. www.gemu-group.com 17 / 20 GEMÜ J70... -
Seite 18: Eu-Einbauerklärung Im Sinne Der Eg-Maschinenrichtlinie 2006/42/Eg
19 EU-Einbauerklärung im Sinne der EG-Maschinenrichtlinie 2006/42/EG 19 EU-Einbauerklärung im Sinne der EG-Maschinenrichtlinie 2006/42/EG GEMÜ J70 18 / 20 www.gemu-group.com... -
Seite 19: Herstellererklärung Im Sinne Der Druckgeräterichtlinie 2014/68/Eu
20 Herstellererklärung im Sinne der Druckgeräterichtlinie 2014/68/EU 20 Herstellererklärung im Sinne der Druckgeräterichtlinie 2014/68/EU www.gemu-group.com 19 / 20 GEMÜ J70... - Seite 20 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach Änderungen vorbehalten Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com 12.2022 | 88753793...
