Arbeitsweise und Systemaufbau

Das radiometrische Messprinzip beruht darauf, dass Gammastrahlen beim Durchdringen von Materie abge-
schwächt werden. Es kann für verschiedene Messaufgaben verwendet werden:
6
Grenzstanderfassung (1)
Ein Gammastrahler und ein Gammapilot M sind an gegenüberliegenden Seiten des Behälters auf der Höhe der
gewünschten Füllstandgrenze angebracht. Der Gammapilot M wandelt die empfangene Strahlungsintensität in
ein Prozent-Signal um. "0%" bedeutet, dass der Strahlengang frei ist, der Füllstand also unter der Grenze liegt.
"100%" bedeutet, dass der Strahlengang vollständig bedeckt ist, der Füllstand also über der Grenze liegt.
Kontinuierliche Füllstandmessung (2)
Ein Gammastrahler und ein Gammapilot M sind an gegenüberliegenden Seiten des Behälters angebracht. Der
Gammapilot M berechnet aus der empfangenen Strahlungsintensität den prozentualen Füllstand. Zur Anpas-
sung an den Messbereich stehen Detektoren in verschiedenen Längen zur Verfügung. Es können auch mehrere
Detektoren zusammengeschaltet werden (Kaskadierung).
Trennschichtmessung (3)
Ein Gammastrahler und ein Gammapilot M sind an gegenüberliegenden Seiten des Behälters angebracht, so
dass beide Flüssigkeiten durchstrahlt werden. Der Gammastrahler kann auch im Inneren des Behälters ange-
bracht werden. Der Gammapilot M berechnet aus der Intensität der empfangenen Strahlung die Position der
Grenzschicht. Ihr Wert liegt zwischen 0% (tiefstmögliche Position) und 100% (höchstmögliche Position).
Dichte- oder Konzentrationsmessung (4)
Ein Gammastrahler und ein Gammapilot M sind an gegenüberliegenden Seiten eines Messrohres angebracht.
Aus der Intensität der empfangenen Strahlung berechnet der Gammapilot M die Dichte oder die Konzentration
des Messgutes. Die Einheit kann frei gewählt werden.
Wenn zusätzlich ein Temperatursensor (5) angeschlossen ist, berücksichtigt der Gammapilot M die Wärme-
ausdehnung des Messgutes. Dann gibt er die gemessene Dichte nicht direkt aus, sondern berechnet aus ihr
diejenige Dichte, die das Messgut bei einer vom Anwender gewählten Standardtemperatur hätte.
Außerdem kann das Dichtesignal des Gammapilot M mit dem Signal eines Volumen-
Durchflussmessgerätes (6) - z.B. Promag 53 - kombiniert und aus diesen beiden Signalen der Massendurchfluss
berechnet werden.
Gammapilot M
1
2
Gammapilot M
Gammapilot M
5 4
3
Gammapilot M

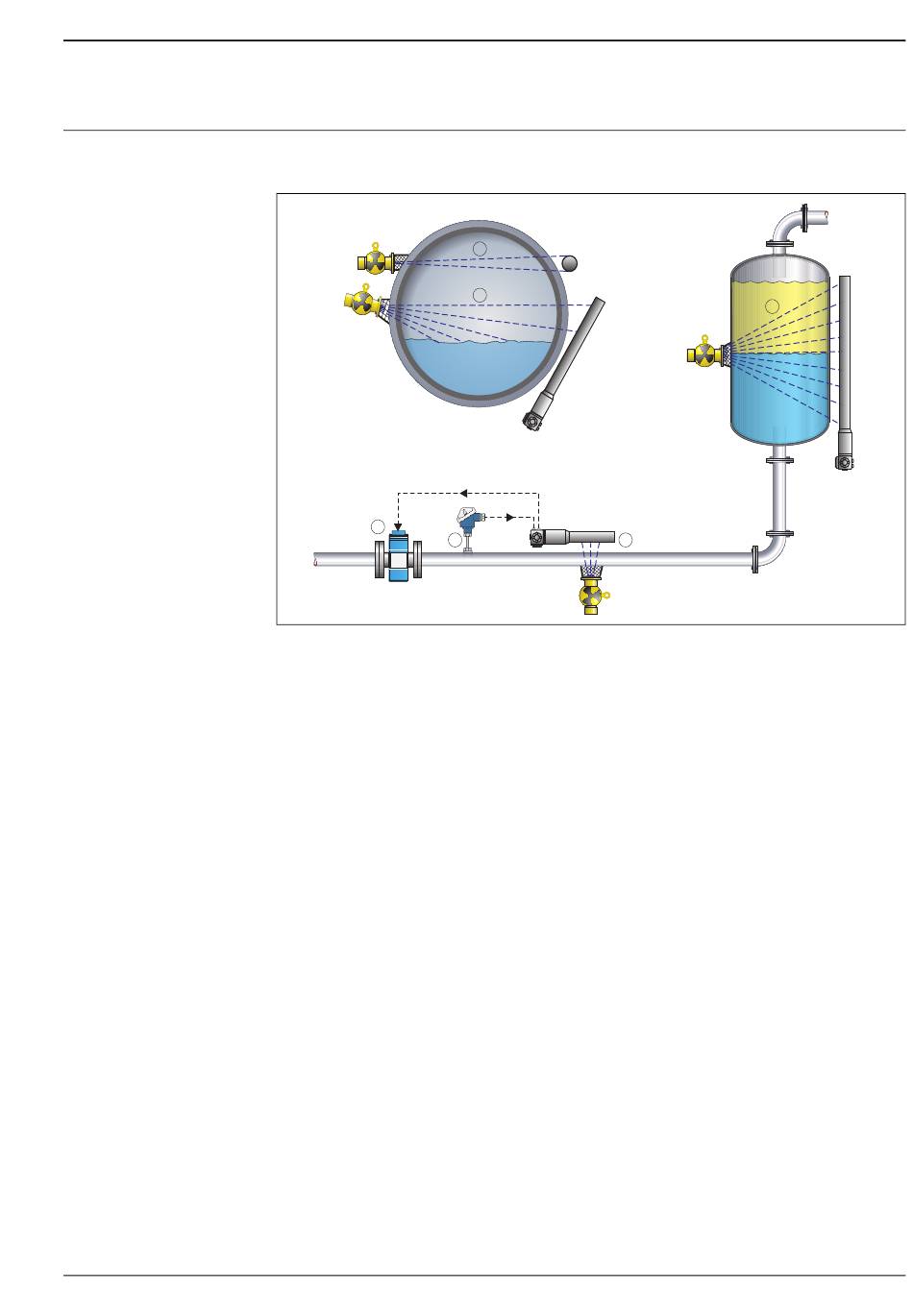

L00-FMG60xxx-15-00-00-xx-001
