Besonders interessant ist dies beim Escola 10
auch deshalb, weil diese Messungen nicht nur
bei 50 Hz, sondern im gesamten NF-Bereich
möglich sind.
5.6 Messungen mit Zeigerstellung Nullpunkt
Mitte
Diese Messart ist nur in den Gleichstrom- und
Gleichspannungsbereichen wirksam.
Bei Messungen mit Zeigerstellung Nullpunkt
•
Mitte den Betriebsartschalter auf
len.
Vor Anlegen der äußeren Messgröße mit
•
dem Einsteller Nullpunkt Mitte die exakte
mittige Nullstellung auf der Skala einstellen.
Die Messbereiche bleiben in der Differenz voll
erhalten, deshalb ist der Bereichsschalter nicht
weiter gekennzeichnet.
Aus einem Bereich zwischen 0 V ... 10 V wird
z.B. ein Messbereich -5 V...0 V...+5 V absolut,
also 0 V...±5 V. Positive Werte an der V- oder
A-Buchse vergrößern den Zeigerausschlag nach
rechts, negative Werte bewirken Linksaus-
schlag. Die Skalen sind entsprechend beschrif-
tet (kleinere Hilfszahlen).
5.7 Nullpunktkontrolle
Vielfach-Messgerät einschalten, den maxi-
•
malen Spannungsmessbereich von 600 V
einstellen und Massebuchse mit Span-
nungsbuchse mittels einer kurzen Leitung
verbinden.
Vielfach-Messgerät waagerecht positionie-
•
ren und Nullpunkt des Zeigers mit Hilfe der
Stellschraube korrigieren.

5.8 Ausschalten

Nach Ende der Messung den Betriebsart-
•
schalter stets auf
tigen Verbrauch der Batterie zu vermeiden.
6. Wartung und Reinigung
6.1 Batteriewechsel
Vor Öffnen des Gehäuses müssen
unbedingt sämtliche
vom Vielfach-Messgerät getrennt wer-
den!
Zustand der Batterie von Zeit zu Zeit kontrol-
•
lieren (siehe 5. Bedienung).
Entladene oder sich zersetzende Batte-
rien aus dem Vielfach-Messgerät ent-
fernen.
stel-
stellen, um einen unnö-
Messleitungen
Bei längerer Nichtbenutzung ebenfalls
die Batterie
Messgerät entfernen.
Gehäuserückwand abschrauben.
•
Entladene Batterie durch eine neue 1,5 V
•
Alkaline Batterie des Typs AA IEC LR6 er-
setzen
Batterie mit dem Minuspol auf die Seite der
•
Druckfeder einsetzen.
Die Polarität ist zusätzlich auf der Leiterplatte
mit Plus- und Minussymbolen gekennzeichnet,
ein mechanisches Teil an der Plus-Seite verhin-
dert zusätzlich eine Kontaktierung der Batterie
bei falsch eingelegter Polarität.
Gehäuse wieder schließen.
•

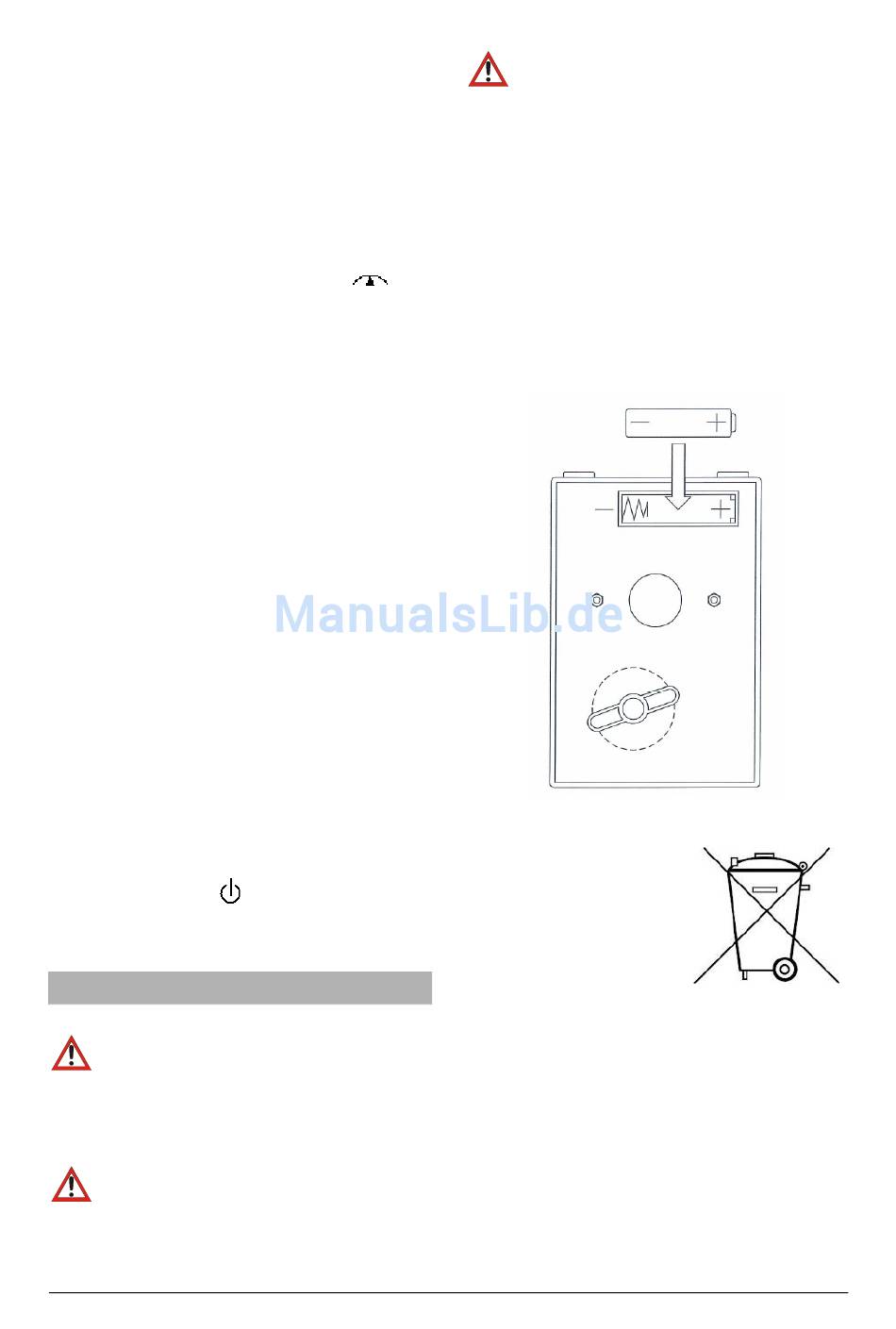

Fig. 4 Batteriewechsel (Rückseite des Multimeters)
Leere Batterien nicht
•
im Hausmüll entsor-
gen. Es sind die loka-
len gesetzlichen Vor-
schriften einzuhalten
(D: BattG;
2006/66/EG).

6.2 Reinigung

Zur Reinigung ein weiches, leicht mit Alko-
•
hol befeuchtetes Tuch oder einen Pinsel
verwenden.
Zur Beseitigung potenzieller elektrostati-
•
scher Aufladung des Anzeigefensters, die
die Messungen leicht beeinflussen können,
wie im vorhergehenden Punkt verfahren.
Schmutz in den Messbuchsen kann zu ver-
fälschten Messungen führen.
