Vor Benutzung des Vielfach-Messgerätes
•
Bedienungsanleitung sorgfältig durchlesen
und die Anweisungen befolgen!
Das Vielfach-Messgerät darf nur von Perso-
•
nen bedient werden, die in der Lage sind,
Berührungsgefahren zu erkennen und ent-
sprechende Sicherheitsvorkehrungen
treffen.
Das Vielfach-Messgerät ist kein Spielzeug, es
gehört nicht in Kinderhände.
Nicht im Zugriffsbereich von Kindern aufstel-
•
len, lagern oder betreiben.
Bei Nutzung des
•
durch Jugendliche, Auszubildende usw. ist
der sichere Umgang durch eine fachlich ge-
eignete Person zu überwachen.
Wenn Messungen durchgeführt werden, bei
•
denen Berührungsgefahr besteht, eine zwei-
te Person informieren.
Es muss damit gerechnet werden, dass an
Messobjekten (z.B. defekten Geräten oder Kon-
densatoren) unvorhergesehene
auftreten können.
Vor Inbetriebnahme
•
Messgerätes das Gehäuse und die Messlei-
tungen auf Beschädigungen untersuchen
und bei Funktionsstörungen oder sichtbaren
Schäden das Vielfach-Messgerät nicht ver-
wenden. Besonders auf die Isolierung um
die Messbuchsen achten.
Besonders vorsichtig sein, wenn Spannun-
•
gen gemessen werden, die über 33 V AC
(RMS) oder 70 V DC liegen.
Bei Spannungen über 33 V AC oder 70 V
•
DC nur Sicherheitsmessleitungen, die min-
destens CAT II entsprechen, verwenden.
Der zulässige Messbereich darf nicht über-
•
schritten werden. Bei unbekannten Mess-
größen immer von einem höheren Messbe-
reich in einen kleineren wechseln.
In Stromkreisen
•
(Hochspannung!) dürfen mit dem Vielfach-
Messgerät keine Messungen durchgeführt
werden.
Besondere Vorsicht ist bei der Messung in
•
HF-Stromkreisen geboten. Dort können ge-
fährliche Mischspannungen auftreten.
Es ist unbedingt darauf zu achten, dass die
•
zu messende Spannung den Wert von
600 V gegen Erde und zwischen der Mas-
sebuchse und der Spannungsmessbuchse
nicht überschreitet.
Zur Überprüfung der Betriebsbereitschaft
•
des Vielfach-Messgerätes die Batterietest-
funktion anwählen. Anschließend kann die
zu
Vielfach-Messgerätes
Spannungen
des Vielfach-
mit Koronaentladung
Spannungsquelle
überprüft werden.
Der Einsatz des Vielfach-Messgerätes darf
•
nur in trockener, staubfreier und nicht explo-
sionsgefährdeter Umgebung erfolgen.
Bei Strommessungen den Stromkreis unbe-
•
dingt spannungsfrei schalten, bevor das
Vielfach-Messgerät in den Kreis geschaltet
wird.
Bei Messungen immer zuerst die Masse-
•
Messleitung anschließen, dann die Signal-
Messleitung. Beim Abziehen der Messlei-
tungen zuerst die Signal-Messleitung entfer-
nen.
Vor Öffnen des Gehäuses das Vielfach-
•
Messgerät ausschalten, den Stromkreis
spannungsfrei schalten, und die Messleitun-
gen vom Vielfach-Messgerät trennen.

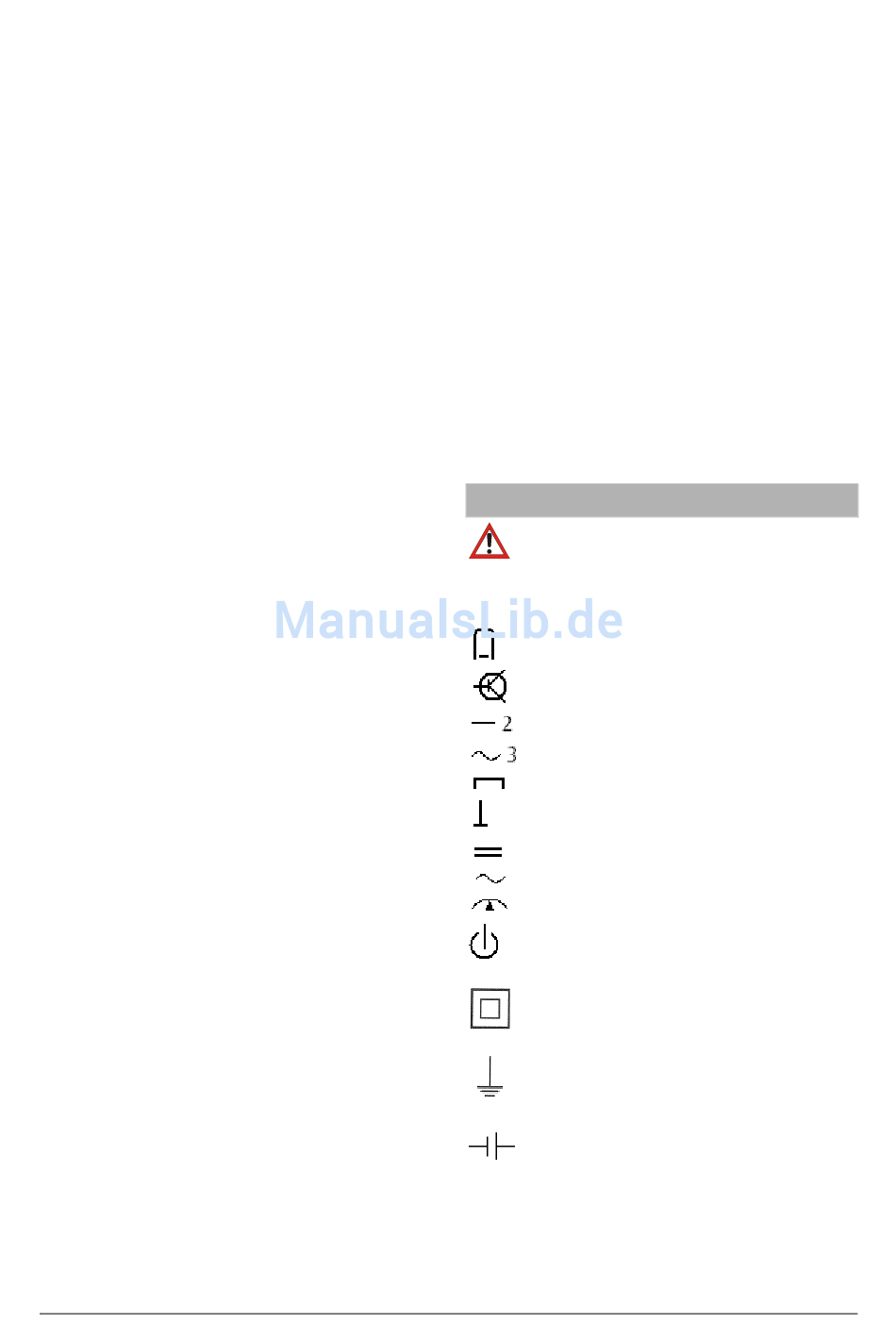

2. Bedeutung der Symbole
Gefahrenstelle, Bedienungsanleitung lesen
V Spannung
A Stromstärke
Drehspulmesswerk
Gerät mit elektronischem Verstärker
Gleichgrößen Genauigkeit Klasse 2
Wechselgrößen Genauigkeit Klasse 3
waagrechte Gebrauchslage
Senkrechte Gebrauchslage
Gleichgrößen
Wechselgrößen
Zeigerstellung Nullpunkt Mitte
Schalterstellung „Aus"
CAT Messkategorie IEC EN 61010-1
doppelt isoliertes Gehäuse
CE EU-Konformitätszeichen
Erdesymbol
┴
Massesymbol
Batteriesymbol
2
auf Spannungsfreiheit
