3. Funktions- und Bedienelemente

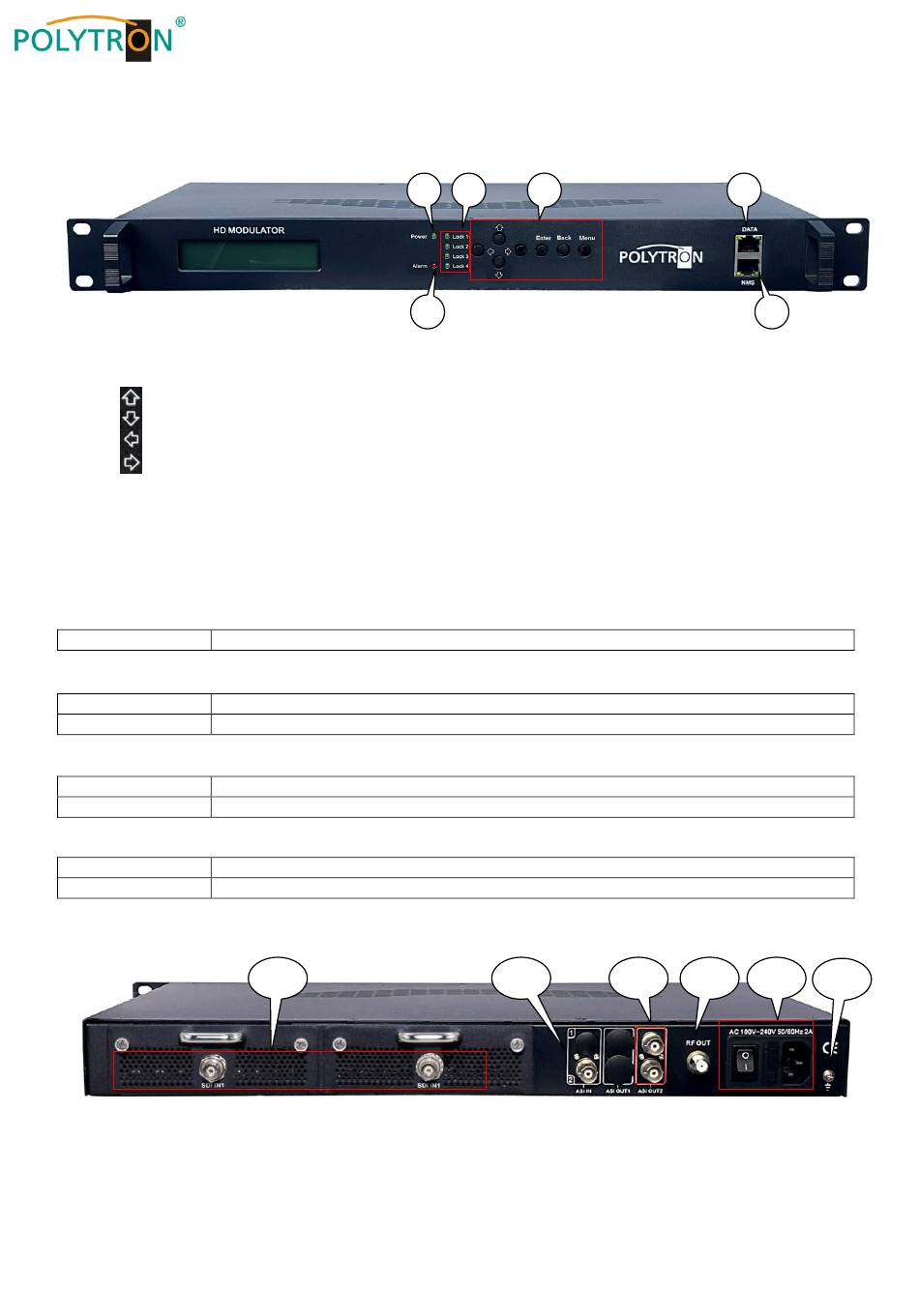

Frontansicht
1 Anzeige Betriebsspannung
2 Anzeige Lock 1, Lock 2 SDI-Status, Lock 3 ASI-Status, Lock 4 nicht belegt
3 Bedientasten manuelle Programmierung
Taste nach oben im Menü
Taste nach unten im Menü
Taste nach links im Menü
Taste nach rechts im Menü
Taste „Enter" (Auswahl bestätigen)
Taste „Back" (im Menü einen Schritt zurück)
Taste „Menu" (um in das Menü zu kommen und es zu verlassen)
4 Streaming-Ausgang
5 Management-Anschluss für Programmierung via Web-Browser
6 Alarm-Anzeige, wenn kein Signal anliegt
Power (grün)
LED an Gerät eingeschaltet
Alarm (rot)
LED an Kein normgerechtes Signal am Eingang erkannt oder Datenüberlauf am Ausgang
LED aus Signal am Eingang erkannt
Lock 1, 2, 3, 4 (grün)
LED an Normgerechtes Signal am Eingang erkannt
LED aus Kein normgerechtes Signal am Eingang erkannt
IP-Ports
IP-Streamport RJ45, Ethernet 10/1000 Mbit/s, UDP
IP-Datenport RJ45, Ethernet 10/100 Mbit/s
Rückansicht
7 SDI-Eingänge
8 ASI in (ASI-Transportstrom-Eingang)
9 ASI out (ASI-Transportstrom-Ausgänge)
10 HF-Ausgang
11 Netzanschluss / Netzschalter / Netzsicherung
12 Erdungsanschluss
1
6
7
2 3
8 9
4
5
10 11
12
