Inhaltsverzeichnis / Table of Contents 3 / 25 1. Montage- und Sicherheitshinweise / Mounting and safety instructions 2. Allgemeine Funktionsbeschreibung, Gerätevarianten und Applikationsbeispiel General function description, device variants and application example 5 / 27 3. Funktions- und Bedienelemente / Function and control elements 6 / 28 7 / 29 4.
Informationen zur Installation, Umgebungsbedingungen sowie Wartung und Service am Gerät! Bewahren Sie die Bedienungsanleitung für den späteren Gebrauch auf. Alle Bedienungsanleitungen finden sie auf unserer Website unter: https://polytron.de/index.php/de/service/bedienungsanleitungen Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät nur an den zulässigen Betriebsorten, unter den zulässigen Umgebungs-bedingungen sowie zu den in der Bedienungsanleitung beschriebenen Zweck.
Seite 4
Entsorgung zuzuführen. In Übereinstimmung mit folgenden Anforderungen: WEEE-Richtlinie (2012/19/EU) WEEE-Reg.-Nr. DE 51035844 Italien Direttiva RAEE (2012/19/UE) Raccolta carta Raccolta plastica § Garantiebedingungen Es gelten die allgemeinen Geschäftsbedingungen der Polytron-Vertrieb GmbH. Diese finden Sie auf unserer Website unter: https://polytron.de/index.php/de/unternehmen/agbs...

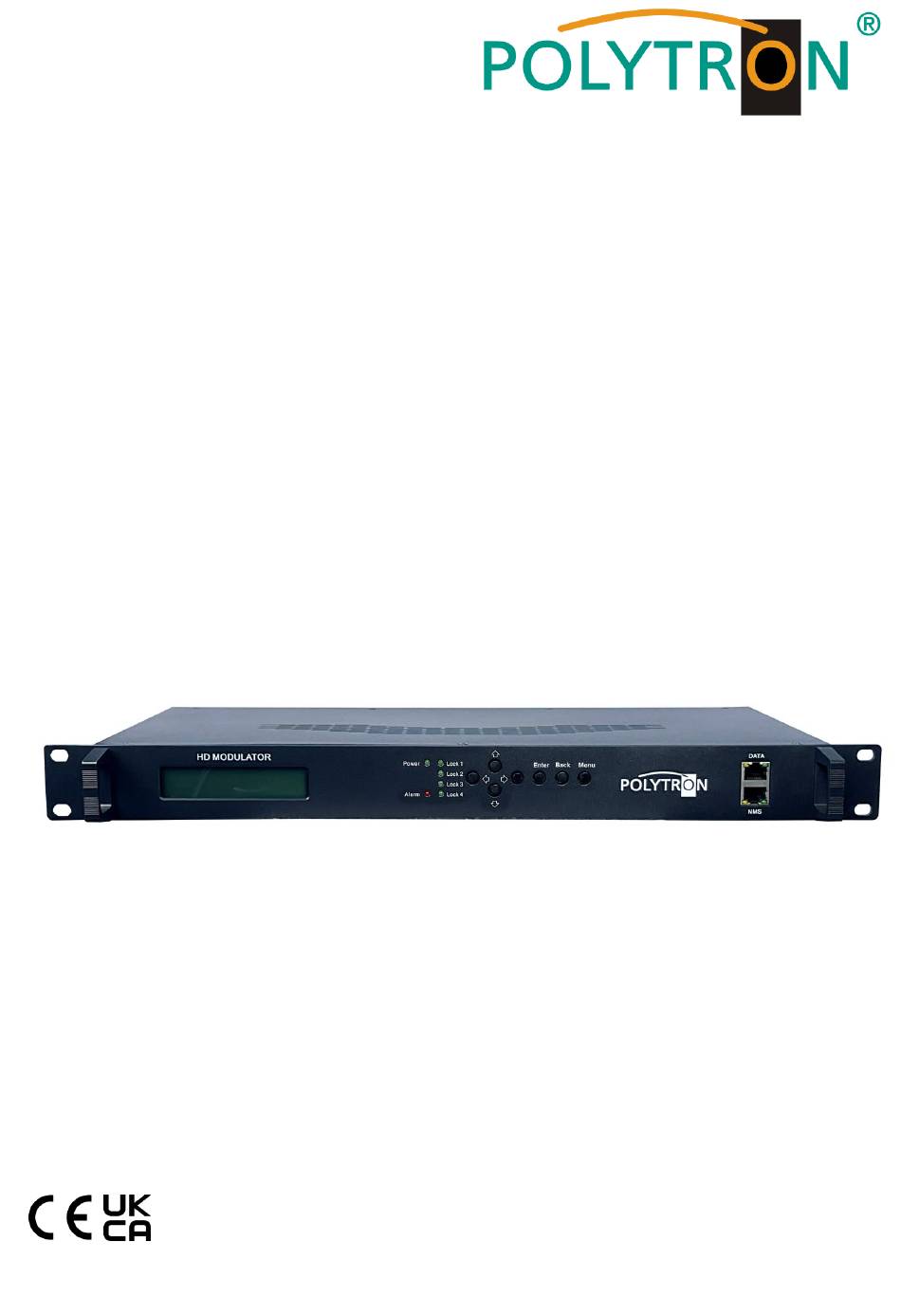

2. Allgemeine Funktionsbeschreibung Der HDS 2 T/IP ist ein MPEG-Encoder mit integriertem DVB-Modulator. Es können bis zu 2 SDI-Signale encodiert und aus diesen sowie einem zusätzlichen ASI-Transportstrom bis zu 4 Programm-Bouquets in DVB-T zusammengestellt werden. Der integrierte Modulator erzeugt DVB-konforme Signale, welche alle notwendigen Programm- und Service- Tabellen (PAT, PMT und SDT) enthalten.
3. Funktions- und Bedienelemente Frontansicht 1 Anzeige Betriebsspannung 2 Anzeige Lock 1, Lock 2 SDI-Status, Lock 3 ASI-Status, Lock 4 nicht belegt 3 Bedientasten manuelle Programmierung Taste nach oben im Menü Taste nach unten im Menü Taste nach links im Menü Taste nach rechts im Menü...
4. Blockschaltbild MPEG-2 / ASI 1/2 OUT SDI 1 MPEG-4 HD TS-Auswahl Encoding SPTS1/SPTS2/ MPTS1-4 IP OUT MPEG-2 / SDI 2 MPEG-4 HD Encoding DVB-T Modulator RF OUT ASI IN...
Signal des Modulators 1 (MPTS 1) zur Verfügung gestellt. Der Auslieferzustand kann jederzeit durch „Factory set“ hergestellt werden. Alle Transportstrominformationen werden neutral vorgegeben und können den Erfordernissen des Kabelnetzbetreibers angepasst werden. Die Grundeinstellungen der Geräte sind nachfolgend dargestellt: HDS 2 T/IP Netzwerk* IP Adresse 192.168.001.225 Subnetzmaske 255.255.255.000...
7. Manuelle Programmierung am Gerät 7.1 LCD Anzeige nach dem Einschalten Start up Please wait … (Konfiguration wird geladen und aktualisiert) Encoder Modulator IP-Adresse des Gerätes 192.168.1.225 7.2 Übersicht Hauptmenü Das Hauptmenü erscheint nach 2-maligen Betätigen der Taste „Menu“. Mit den Pfeiltasten erfolgt die Steuerung durch das Menü. Mit „Enter“...
7.3 Übersicht Untermenüs Input Settings Main menu Input Settings „Enter“ „Enter“ Input Settings 1. SDI HD Anzeige Eingangsstatus und - 1. SDI HD Status informationen SDI 1 1. SDI HD Konfiguration Video SDI 1 Video 1. SDI HD Konfiguration Audio SDI 1 Audio Input Settings „Enter“...
Seite 11
Audio Audio Format MPEG2, MPEG2 AAC, MPEG4 AAC, AC3 Standard: MPEG2 -31 dB…-1 dB (nur änderbar im Format “AC3”) Dialog Normal Standard: -31 Audio Bitrate 64, 96, 128, 192, 256, 320 kbps Standard: 192 kbps Audio Gain 100…400 % Standard: 100 % Audio Group Group 1, Group 2, Group 3, Group 4 Standard: Group 1...
Seite 13
Das Signal des ASI-Ausganges ASI OUT 1 liegt gespiegelt auch am ASI-Ausgang ASI OUT 2 an. Als ASI-Signal kön- nen die Transportströme MPTS 1, MPTS 2, MPTS 3, MPTS 4, SPTS 1 oder SPTS 2 ausgewählt werden. MPTS 1 / MPTS 2 / MPTS 3 / MPTS 4 Data enable On, Off Standard: MPTS 1: On, MPTS 2: Off,...
Seite 14
Einstellung der Daten für den Streaming-Port „Enter“ Data Network Konfiguration IP-Adresse Datenport Data Standard: 192.168.2.137 Konfiguration Subnetzmaske Data Datenport Subnet mask Standard: 255.255.255.0 Data Konfiguration Gateway des Gerätes Standard: 192.168.2.0 Gateway Data Anzeige MAC-Adresse (wird vom Hersteller zugewiesen) MAC address System Main menu System...
Status Main menu Status „Enter“ „Enter“ Status Anzeige der Alarmmeldungen Alarm Status „Enter“ Anzeige der Betriebszeit Uptime 8. Programmierung über Webbrowser (NMS) Sollen Änderungen an der Grundkonfiguration via Ethernet-Interface vorgenommen werden, so ist die jeweilige HTML- Bedienoberfläche über einen angeschlossenen Computer aufzurufen. Als Bedienprogramm wird ein Internetbrowser benötigt.
HINWEIS Sind Passwort oder Username nicht (oder nicht mehr) bekannt, kann über den Menüpunkt „System Factory set“ ein Rücksetzen in den Auslieferzustand erfolgen. Das Gerät erhält dadurch wieder die oben beschriebenen Zugangsdaten und Grundeinstellungen. Bereits individualisierte Grundeinstellungen, außer den Ethernet-Zugangsdaten, gehen verlo- ren.
Seite 17
Aspect Ratio Festlegung, wie das Signal für den MPEG-Header interpretiert werden soll. Auto, 4:3, 16:9 Standard: Auto Video Cache Aktivierung des Videobuffer On, Off Standard: On Video Bitrate (Mbps) Bandbreite für Video des jeweiligen Encoders. 1 Mbps…19,5 Mbps Standard: 14 Mbps H.264 Profile Festlegung des Profils entsprechend der spezifischen Anwendung.
Bitrate Festlegung der Audio-Datenrate des jeweiligen Encoders. 64, 96, 128, 192, 256, 320 kbps Standard: 192 kbps Audio Delay Verzögerung des Ausgangssignals Standard: 0 ms -1000 ms…1000 ms 3. Status In diesem Bereich werden die Statusinformationen über das Eingangssignal (Eingangs-Erkennung, -Bitrate) sowie dem Encoder-Chipset angezeigt.
Seite 19
Start Frequency / Frequency Festlegung der Start-Frequenz/Frequenz zur Vergabe der Ausgangsfrequenzen. 30…960 MHz Standard: 650,00 / 658,00 / 666,00 / 674,00 MHz BandWidth Festlegung der Kanal-Bandbreite zur automatischen Vergabe der Ausgangskanäle. 6 MHz, 7 MHz, 8 MHz Standard: 8 MHz Code Rate Konfiguration der Code-Rate der Ausgangssignale.
8.5 Menü „TS Config“ In diesem Menü erfolgt die Konfiguration der Ausgangstransportströme. Nach einem Klick auf „Output TS x” wird die Auswahlliste der TS-Ausgangskanäle 1-4 angezeigt. Durch Klicken auf den gewünschten TS-Ausgangskanal wird dieser ausgewählt. Der Button „Stream Select” dient der Zuordnung der Streams zum ausgewählten Ausgangstransportstrom. Zur Akti- vierung bitte den Button betätigen, danach öffnet sich das folgende Menüfenster.
Der Button „General” dient der Anpassung der Transportstromdaten (Stream, NIT). Zur Aktivierung bitte den Button betätigen, danach öffnet sich das folgende Menüfenster und es können alle notwendigen Einstellungen vorgenommen werden. Die Einstellungen beziehen sich immer auf den ausgewählten Transportstrom (im Beispiel „Output TS 1). Die Übernahme der Einstellungen erfolgt durch Betätigen des Buttons „Apply“.
Im Bereich „ASI Settings“ erfolgt die Zuordnung eines IP-Stream-Transportstromes zu den beiden ASI-Ausgängen. Die Übernahme der Einstellungen erfolgt durch Betätigen des Buttons „Apply“. 9. Menüpunkt „System“ Im Menüpunkt „System“ erfolgen die allgemeinen Einstellungen, das Update der gerätespezifischen Parameter sowie bietet dieser Menüpunkt die Möglichkeit der Speicherung von Daten. 9.1 Menü...
9.3 Menü „Configuration“ Im Menü „Configuration“ stehen 5 Auswahlfelder, „Save“, „Restore“, „Factory Set“, „Backup“ und „Load“ zur Verfü- gung. Funktion auswählen „Save“ Durch Betätigen des Buttons „Save“ werden alle Einstellungen im Gerät dauerhaft gespeichert. Wurde der Button „Save“ nicht betätigt, gehen alle Einstellungen bei einem Reboot bzw. beim HINWEIS Ausschalten des Gerätes verloren! „Restore“...
9.5 Menü „Date / Time“ Das Menü „Date / Time“ ermöglicht die Auswahl einer länderspezifischen Zeitzone sowie die Verbindung zu einem NTP-Server. Im Falle eines NTP-Servers muss die URL des Servers angegeben werden. Dafür müssen die "IP- Einstellungen" korrekt sein und es muss sichergestellt werden, dass das Gerät auf den NTP-Server zugreifen kann, um die korrekte Uhrzeit zu erhalten.
