Polytron HDM 4 T Bedienungsanleitung

Hdmi modulator dvb-t/ip
Vorschau ausblenden Andere Handbücher für HDM 4 T:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
All manuals and user guides at all-guides.com

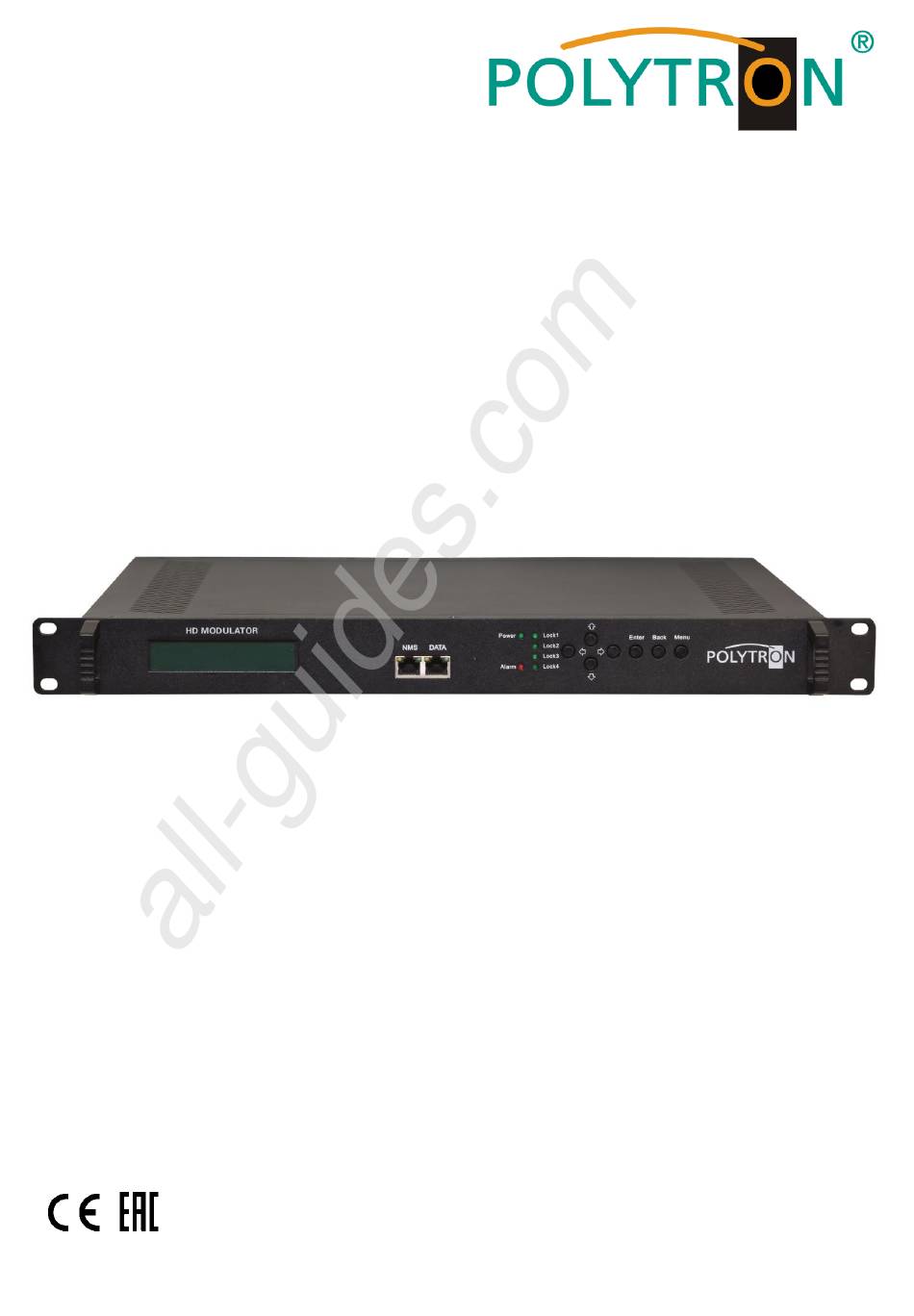

HDMI Modulator DVB-T / IP
HDM 4 T
Bedienungsanleitung
User manual
0901702 V3

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Polytron HDM 4 T

Inhaltszusammenfassung für Polytron HDM 4 T

  • Seite 1 All manuals and user guides at all-guides.com HDMI Modulator DVB-T / IP HDM 4 T Bedienungsanleitung User manual 0901702 V3...

  • Seite 2: Montage- Und Sicherheitshinweise

    All manuals and user guides at all-guides.com Montage- und Sicherheitshinweise Vor Arbeiten am Modulator bitte unbedingt folgende Sicherheitsbestimmungen sorgfältig lesen!

  • Seite 3: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com Inhaltsverzeichnis Montage- und Sicherheitshinweise ..........................2 Inhaltsverzeichnis ................................3 Beschreibung ................................... 3 Bedienelemente ................................4 Anschlüsse ..................................4 Grundeinstellungen im Auslieferzustand ........................5 Handprogrammierung am Gerät ............................ 6 Programmierung über Webbrowser (NMS) ......................... 11 Technische Daten ................................

  • Seite 4: Bedienelemente

    All manuals and user guides at all-guides.com Bedienelemente Taste nach oben im Menü Taste nach unten im Menü Taste nach links im Menü Taste nach rechts im Menü Taste „Enter“ (Auswahl bestätigen) Taste „Back“ (im Menü einen Schritt zurück) Taste „Menu“ (um in das Menü zu kommen und es zu verlassen) Anzeige Betriebsspannung Anzeige Alarm, wenn kein Signal anliegt 10 Anzeige ob ein HDMI-Signal anliegt...

  • Seite 5: Grundeinstellungen Im Auslieferzustand

    Am ASI-Ausgang wird das Signal des Modulators A zur Verfügung gestellt. Der Auslieferzustand kann jederzeit durch „Factory set“ hergestellt werden. Alle Transportstromin- formationen werden neutral vorgegeben und können den Erfordernissen des Kabelnetzbetreibers angepasst werden. Die Grundeinstellungen der Geräte sind nachfolgend dargestellt: HDM 4 T Netzwerk* IP Adresse 192.168.001.225 Subnetzmaske 255.255.255.000...

  • Seite 6: Handprogrammierung Am Gerät

    All manuals and user guides at all-guides.com Handprogrammierung am Gerät LCD-Anzeige nach dem Einschalten: DVB-T 750.00MHz Start up… Start ok… 0.000 Mbps 0.0M 1. Zeigt die Modulation des Ausgangssignals. 2. Zeigt die Ausgangsfrequenz. 3. Zeigt die Datenrate des Ausgangssignals. 4. Ohne Bedeutung Übersicht Hauptmenü: Das Hauptmenü...

  • Seite 7: Input Settings / Eingangs-Einstellungen

    All manuals and user guides at all-guides.com 2. Input Settings / Eingangs-Einstellungen Die 4 Eingänge sind wie folgt anzuwählen: 2. 1 Input 1 : 2.1.1 Program 1 2.1.2 Program 2 2. 2 Input 2 : 2.2.1 Program 3 2.2.2 Program 4 Video Format: Mpeg2 oder H.264 / Standard: H.264 Low delay:...

  • Seite 8: Modulation Setting / Modulator-Einstellungen

    All manuals and user guides at all-guides.com 3. Modulation Setting / Modulator-Einstellungen 3.x Output: 3.1 Output A Auswahl: A, B 3.2 Output B 3.x.1 Bandwidth: Auswahl: 6 MHz, 7 MHz, 8 MHz 3.x.1 Bandwidth Standard: 8 MHz 3.x.2 Constellation 3.x.2 Constellation: Auswahl: QPSK, 16 QAM, 64 QAM Standard: 64 QAM 3.x.3 FFT:...
  • Seite 9 All manuals and user guides at all-guides.com 5. Network / Network-Einstellungen 5.x IP Konfiguration: 5.1 NMS Auswahl: NMS oder IP Stream 5.2 IP Stream 5.1.1 NMS IP Address: Einstellung der IP-Adresse für den Webbrowser-Zugang Standard: 192.168.001.225 5.1 NMS IP Address 5.2 Subnet Mask 5.1.2 Subnet Mask: Standard: 255.255.255.000...

  • Seite 10: Save Config / Einstellungen Speichern

    All manuals and user guides at all-guides.com 5.2.x.5 Service IP Eingang IP-Adresse des Modulators Default: 192.168.002.137 5.2.x.5 Service IP 5.2.x.6 Subnet Mask 5.2.x.6 Subnet Mask: Standard: 255.255.255.000 5.2.x.7 Gateway: Standard: 192.168.002.000 5.2.x.7 Gateway 5.2.x.8 Protocol 5.2.x.8 Protocol: Standard: UDP 6. System 6.1 Save config / Einstellungen speichern Auswahl: „Yes“...

  • Seite 11: Programmierung Über Webbrowser (Nms)

    All manuals and user guides at all-guides.com Programmierung über Webbrowser (NMS) Den PC oder das Notebook mittels Standard-Netzwerkkabel mit der NMS-Buchse verbinden. Falls ein Proxyserver verwendet wird, so ist dieser (in den Netzwerkverbindungen) zu deaktivieren. Der verwendete PC muss sich im gleichen Netzwerk befinden wie der Modulator. In der Grundeinstellung besitzt das Gerät die IP-Adresse 192.168.001.225.

  • Seite 12: Einstellungen

    All manuals and user guides at all-guides.com Auf der Übersichtsseite sind alle Statuswerte ersichtlich. Angezeigt wird die Version der Software, Hardware und Weboberfläche. Zusätzlich können aktuelle Informationen bzw. Zuordnungen für das Ein- und Ausgangssignal abgelesen werden. In der linken Spalte können alle veränderbaren Parameter ausgewählt werden. Einstellungen Die 4 Eingänge können wie folgt ausgewählt und eingestellt werden: Input 1 :...
  • Seite 13 All manuals and user guides at all-guides.com Video Bit Rate: Wert zwischen 1 und 19 Mbps einstellen Standard: 8 Mbps Audio Format: MPEG1 Layer 2, MPEG2 AAC oder MPEG4 AAC Standard: MPEG2 Audio Bit Rate: Auswahl: 64, 96, 128, 192, 256, 320 kbps. Standard: 192 kbps.
  • Seite 14 All manuals and user guides at all-guides.com ASI Input PID Pass: Falls die gleiche PID in dem System bereits vergeben wurde, ist es möglich die PID`s zu verändern. Änderungen sollten nur von erfahrenen Nutzern durchgeführt werden. Passthrough: Am Ausgang werden nur die ausgewählten ASI-Programme moduliert. Multiplex: ASI-Programme können mit HDMI-Eingängen gemischt werden.
  • Seite 15 All manuals and user guides at all-guides.com In die NIT-Einstellung muss nur in großen Netzen eingegriffen werden. Änderungen sollten nur von erfahrenen Nutzern durchgeführt werden. IP Output Einstellungen für den IP-Ausgang: IP Output Enable: IP Output ON oder OFF Service IP: Eingangs-IP Adresse des Modulators Standard: 192.168.002.137 Output IP:...
  • Seite 16 All manuals and user guides at all-guides.com Modulator Bandwidth: Auswahl: 6 MHz, 7 MHz, 8 MHz Standard: 8 MHz Constellation: Auswahl: QPSK, 16 QAM, 64 QAM Standard: 64 QAM Transmission Mode (FFT): Auswahl: 2K, 8K Standard: 2K Guard Interval: Auswahl: 1/4, 1/8, 1/16, 1/32 Standard: 1/32 Code Rate (FEC): Auswahl: 1/2, 2/3, 3/4, 5/6, 7/8...
  • Seite 17 All manuals and user guides at all-guides.com Save and restore Save Configuration: Ausgewählte Parameter speichern. Restore Configuration: Die zuletzt gespeicherten Parameter wiederherstellen. Danach speichern (Save Configuration) da diese Daten sonst bei einem Reboot verloren gehen. Factory Set: Werkseinstellungen: Stellt die Default-Parameter wieder her. Reboot Neustart des Modulators nach Firmware-Update oder Einstellung anderer Parameter.

  • Seite 18: Firmware-Update

    All manuals and user guides at all-guides.com Firmware-Update Mit “Durchsuchen” den Order mit dem Firmware-Update suchen und Datei auswählen. Danach auf „Update“ klicken. Network / Netzwerkeinstellungen IP Address: Einstellung der IP-Adresse für den Webbrowser-Zugang Standard: 192.168.001.225 Subnet Mask: Standard: 255.255.255.000 Gateway: Standard: 192.168.000.001 Web Manager Port:...

  • Seite 19: Password / Passwort Und User Name Ändern

    All manuals and user guides at all-guides.com Password / Passwort und User Name ändern Current UserName: Derzeitigen Benutzernamen eingeben (default admin) Current Password: Derzeitiges Passwort eingeben (default admin) New UserName: Neuen Usernamen eingeben New Password: Neues Passwort eingeben Confirm New Password: Passwort bestätigen Backup / Load Backup Configuration:...

  • Seite 20: Technische Daten

    All manuals and user guides at all-guides.com Technische Daten HDM 4 T Artikel-Nr. 5741644 Videoformat H.264 / Mpeg2 Anschlüsse, Eingang 4x HDMI, 1x ASI (BNC), 1x HF-Durchschleifeingang (F-Buchse) Anschlüsse, Ausgang 1x DVB-T (F-Buchse), 2x ASI (BNC), IP (RJ45) Auflösung 1920*1080_60P, 1920*1080_50P...

  • Seite 21: Mounting And Safety Instructions

    All manuals and user guides at all-guides.com Mounting and safety instructions Before working on the modulator please read the following safety precautions carefully!

  • Seite 22: Contents

    All manuals and user guides at all-guides.com Contents Mounting and safety instructions ..........................21 Contents ..................................22 Description ..................................22 Display and Buttons ..............................23 Connectors ..................................23 Factory settings ................................24 Hand programming of the device ..........................25 Programing via web browser (NMS) ..........................30 Specifications.................................

  • Seite 23: Display And Buttons

    All manuals and user guides at all-guides.com Display and Buttons 1 Button up in the menu 2 Button down in the menu 3 Button left in the menu 4 Button right in the menu 5 Button “Enter” (confirm selection) 6 Button “Back” (in menu one step back) 7 Button “Menu”...

  • Seite 24: Factory Settings

    The delivery status can be established at any time by "Factory set". All transport stream infor- mation is given neutral and can be adapted to the requirements of the cable network operator. The basic settings of the devices are shown below: HDM 4 T Network* IP Address 192.168.001.225...

  • Seite 25: Hand Programming Of The Device

    All manuals and user guides at all-guides.com Hand programming of the device LCD screen after switch on: DVB-T 750.00MHz Start up… Start ok… 0.000 Mbps 0.0M 1. Shows the modulation of the output signal 2. Output frequency 3. Data rate of the output signal 4.
  • Seite 26 All manuals and user guides at all-guides.com 2.Encode Settings The 4 inputs are to select as follows: 2. 1 Input 1 : 2.1.1 Program 1 2.1.2 Program 2 2. 2 Input 2 : 2.2.1 Program 1 2.2.2 Program 2 Video Format: Mpeg2 or H.264 / Default: H.264 Low delay: Normal, Mode 1, Mode 2 / Default: Normal...
  • Seite 27 All manuals and user guides at all-guides.com 3. Modulate Setting 3.x Output: 3.1 Output A Selection: A, B 3.2 Output B 3.x.1 Bandwidth: Selection: 6 MHz, 7 MHz, 8 MHz 3.x.1 Bandwidth Default: 8 MHz 3.x.2 Constellation 3.x.2 Constellation: Selection: QPSK, 16 QAM, 64 QAM Default: 64 QAM 3.x.3 FFT: Selection: 2K, 8K...

  • Seite 28: Network Settings

    All manuals and user guides at all-guides.com 5. Network Settings 5.x IP Configuration: 5.1 NMS Selection: NMS or IP Stream 5.2 IP Stream 5.1.1 NMS IP Address: Setting the IP address for web browser access Default: 192.168.001.225 5.1.1 NMS IP Address 5.1.2 Subnet mask 5.1.2 Subnet Mask: Default: 255.255.255.000...

  • Seite 29: Factory Reset

    All manuals and user guides at all-guides.com 5.2.x.5 Service IP Input IP address of the modulator Default: 192.168.002.137 5.2.x.5 Service IP 5.2.x.6 Subnet Mask 5.2.x.6 Subnet Mask: Default: 255.255.255.000 5.2.x.7 Gateway: Default: 192.168.002.000 5.2.x.7 Gateway 5.2.x.8 Protocol 5.2.x.8 Protocol: Default: UDP 6.

  • Seite 30: Programing Via Web Browser (Nms)

    All manuals and user guides at all-guides.com Programming via web browser (NMS) Connect the PC or notebook to the NMS socket using a standard network cable. If a proxy server is used, it must be deactivated in the network connections. The PC has to be in the same network like the modulator.

  • Seite 31: Input Settings

    All manuals and user guides at all-guides.com On the overview page are all parameters visible. Displayed is the version of the software, hardware and web interface. Additionally shown is current information about the input and output signal. In the left column can all adjustable parameters be selected. Input Settings The 4 Inputs are to select as follows: 2.
  • Seite 32 All manuals and user guides at all-guides.com Video Bit Rate: Set value between 1 and 19 Mbps Default: 8 Mbps Audio Format: MPEG1 Layer 2, MPEG2 AAC or MPEG4 AAC Default: MPEG 2 Audio Bit Rate: Selection: 64, 96, 128, 192, 256, 320 kbps. Default: 192 kbps.
  • Seite 33 All manuals and user guides at all-guides.com ASI Input PID Pass: Is the PID already used in the system, the user has to change this settings. Passthrough: Only the selected ASI programs are modulated at the output. Multiplex: ASI programs can be mixed with HDMI inputs. Input Program: All programs in the ASI stream are displayed.
  • Seite 34 All manuals and user guides at all-guides.com The NIT settings have only to be modified in large networks. IP Output Settings for IP output IP Output Enable: IP Output ON or OFF Service IP: Input-IP address of the modulator Default: 192.168.002.137 Output IP: Multicast-IP address of the data stream Default: 224.002.002.002...
  • Seite 35 All manuals and user guides at all-guides.com Modulator Bandwidth: Selection: 6 MHz, 7 MHz, 8 MHz Default: 8 MHz Constellation: Selection: QPSK, 16 QAM, 64 QAM Default: 64 QAM Transmission Mode (FFT): Selection: 2K, 8K Default: 2K Guard Interval: Selection: 1/4, 1/8, 1/16, 1/32 Default: 1/32 Code Rate (FEC): Selection: 1/2, 2/3, 3/4, 5/6, 7/8...
  • Seite 36 All manuals and user guides at all-guides.com Save and restore Save Configuration: Save settings Restore Configuration: Restore the last saved parameters. Afterwards save (Save Configuration) because otherwise these data get lost with a reboot. Factory Setting: Restore the default settings. Reboot Reboot after firmware update or using new adjustments.
  • Seite 37 All manuals and user guides at all-guides.com Firmware update Choose with “Search or Find”, the directory where the firmware update is located. Then click to the button „Update“. Network IP Address: IP address for web browser access Default: 192.168.001.225 Subnet Mask: Default 255.255.255.000 Gateway: Default 192.168.000.001...
  • Seite 38 All manuals and user guides at all-guides.com Password / Change password and User Name Current UserName: Enter current user name (default admin) Current Password: Enter current password (default admin) New UserName: Enter new user name New Password: Enter new password Confirm New Password: Confirm the new password Backup / Load...

  • Seite 39: Specifications

    All manuals and user guides at all-guides.com Specifications Type HDM 4 T Article no. 5741644 Video encoding H.264 / Mpeg2 Connections, input 4x HDMI, 1x ASI (BNC), RF in port for combiner use (F socket) Connections, output 1x DVB-T (F socket), 2x ASI (BNC), IP (RJ45)
  • Seite 40 Technische Hotline Technical hotline + 49 (0) 70 81 / 1702 - 0 Telefax + 49 (0) 70 81 / 1702 - 50 Internet http://www.polytron.de eMail info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
