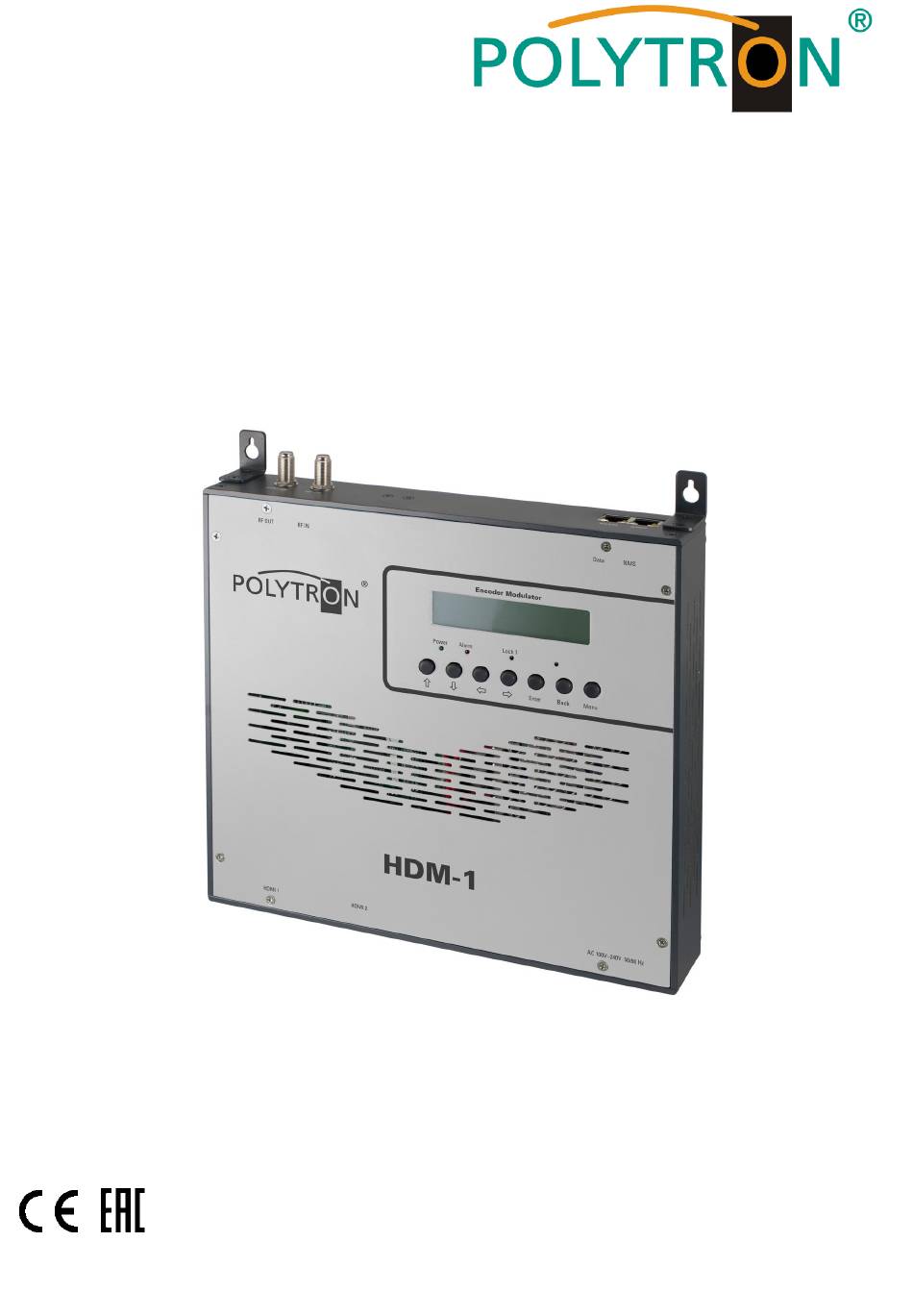

- Seite 1 HDMI Modulator DVB-T / DVB-C / IP HDM 1 T / HDM 1 C Bedienungsanleitung/ User manual 0901647 V6...
-
Seite 2: Montage- Und Sicherheitshinweise
Montage- und Sicherheitshinweise Bedingungen zur Sicherstellung der elektromagnetischen Verträglichkeit (EMV) Alle Abdeckungen und Schrauben müssen fest montiert und angezogen sein, Kontaktfedern dürfen nicht oxidiert oder verbogen sein. „ Der Nutzer ist für die rechtliche zulässige Nutzung dieses Gerätes selber verantwortlich und muss im Zweifel juristische Beratung zur urheberrechtlichen Nutzungsbeschränkung einholen.“... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis / Contents Montage- und Sicherheitshinweise ..........................2 Beschreibung ................................3 Bedienelemente / Anschlüsse............................4 Programmierung mittels Tasten ..........................5-8 Programmierung über Webbrowser (NMS) ......................8-15 Grundeinstellungen im Auslieferzustand ........................30 Technische Daten ……………………………………………………………………............31 Beschreibung Modulator zur Umsetzung eines HDMI-Signals in einen DVB-T (COFDM) bzw. einen DVB-C (QAM) Kanal. -
Seite 4: Bedienelemente / Anschlüsse
Bedienelemente Taste nach oben im Menü Taste nach unten im Menü Taste nach links im Menü Taste nach rechts im Menü Taste Enter (Auswahl bestätigen) Taste Back (im Menü einen Schritt zurück) Taste Menu (um in das Menü zu kommen und es zu verlassen) Anzeige Betriebsspannung Anzeige Alarm, wenn kein Signal anliegt 10 Anzeige ob ein HDMI Signal anliegt... -
Seite 5: Programmierung Mittels Tasten
Handprogrammierung am Gerät: LCD Anzeige nach dem Einschalten: Beim HDM 1 T: DVB-T 750.00MHz Start up… Start ok… 0.000 Mbps 0.0M Beim HDM 1 C: Cable 750.00MHz Start up… Start ok… 0.000 Mbps 0.0M 1. Zeigt die Modulation des Ausgangssignals. 2. - Seite 6 2.1.2 Video Bit Rate: Wert zwischen 1 und 19,5 Mbps einstellen Standard: 8 Mbps 2.1.3 Audio Format: Auswahl: Mpeg2 Standard: Mpeg2 2.1.4 Audio Bit Rate: Auswahl: 64, 96, 128, 192, 256, 320 Kbps Standard: 192 Kbps 2.1.5 Low Latency / Latenzzeit Auswahl: Normal, Mode1, Mode2 Standard: Normal 2.2 Input 2...
- Seite 7 3.6 RF Frequency / Ausgangsfrequenz: Bereich: 30-960 MHz Standard: 474 MHz 3.7 RF output level / Ausgangspegel: Pegelbereich -30 dBm bis -10 dBm -30 dBm = 79 dBµV -25 dBm = 84 dBµV -20 dBm = 89 dBµV -15 dBm = 94 dBµV -10 dBm = 99 dBµV 4.
-
Seite 8: Save Config / Einstellungen Speichern
6. Save config / Einstellungen speichern Auswahl: „Yes“ oder „No“ 7. Loading config / Einstellungen speichern 7.1 Load saved CFG / Lade abgespeicherte Einstellungen Auswahl: „Yes“ oder „No“ 7.2 Load default / Lade Werkseinstellungen Auswahl: „Yes“ oder „No“ Achtung: Nach einem Reset müssen die Ausgangsparameter gemäß der Bedienungsanleitung auf die Standard- Werte eingestellt werden. -
Seite 9: Übersichtseite
Übersichtseite Auf der Übersichtsseite sind alle Statuswerte ersichtlich. Angezeigt wird die Version der Software, Hardware und Weboberfläche. Zusätzlich können aktuelle Informationen über das Ein – und Ausgangssignal abgelesen werden. In der linken Spalte können alle veränderbaren Parameter ausgewählt werden. In dieser Version des HDM 1 sind folgende Punkte nicht aktiviert: - Input 2 - ASI Input... -
Seite 10: Input 1 Settings / Einstellungen
Input 1 Settings / Einstellungen Video Format: Mpeg2 oder H.264 Standard: H.264 Video Bit Rate: Wert zwischen 1 und 19,5 Mbps einstellen Standard: 8 Mbps Audio Format: Auswahl: Mpeg2 Standard: Mpeg2 Audio Bit Rate: Auswahl: 64, 96, 128, 192, 256, 320 Kbps Standard: 192 Kbps Program Out Enable / Program: Standard: enable... - Seite 11 In die NIT Einstellung muss nur in großen Netzen eingegriffen werden. Änderungen sollten nur von erfahrenen Nutzern durchgeführt werden. IP Output Einstellungen für den IP Ausgang IP Output: IP Output “ON” oder “OFF” Service IP: Eingangs-IP Adresse des HDM 1 Standard: 192.168.002.137...
- Seite 12 Output IP: Multicast IP Adresse des ausgehenden Datenstroms Standard: 224.002.002.002 Eingabe VLC Player: udp://@ 224.002.002.002 Subnet Mask: Standard: 255.255.255.000 Gateway: Standard: 192.168.002.000 Port Standard: 02234 Modulator HDM 1 T: HDM 1 C: Bandwidth / Bandbreite: Standard: Ausgangssignal-Bandbreite: 6, 7 oder 8 MHz Auswahl: J.83A, J.83B, J.83C Standard: 8 MHz Standard: J.83A (DVB-C)
- Seite 13 Save and restore Save Configuration: Ausgewählte Parameter speichern Restore Configuration: Die zuletzt gespeicherten Parameter wiederherstellen. Danach speichern (Save Configuration) da sonst diese Daten bei einem Reboot verloren gehen. Factory Set: Werkseinstellungen: Stellt die „Default“-Parameter wieder her. Reboot Neustart des HDM 1 nach Firmware update oder Einstellung anderer Parameter.
-
Seite 14: Firmware Update
Firmware Update Mit “Durchsuchen” den Order mit dem Firmware-Update suchen und Datei auswählen. Danach auf „Update“ klicken. Network / Netzwerkeinstellungen IP Address: Einstellung der IP Addresse für den Webbrowser Zugang Standard: 192.168.001.225 Subnet Mask: Standard: 255.255.255.000 Gateway: Standard: 192.168.000.001 Web Manager Port: Standard: 00080... -
Seite 15: Password / Passwort Und User Name Ändern
Password / Passwort und User Name ändern Current UserName: Derzeitigen Benutzernamen eingeben (default admin) Current Password: Derzeitiges Passwort eingeben (default admin) New UserName: Neuen Usernamen eingeben New Password: Neues Passwort eingeben Confirm New Password: Passwort bestätigen Backup / Load Backup Configuration: Zum Speichern einer Backupdatei auf PC oder Notebook.
