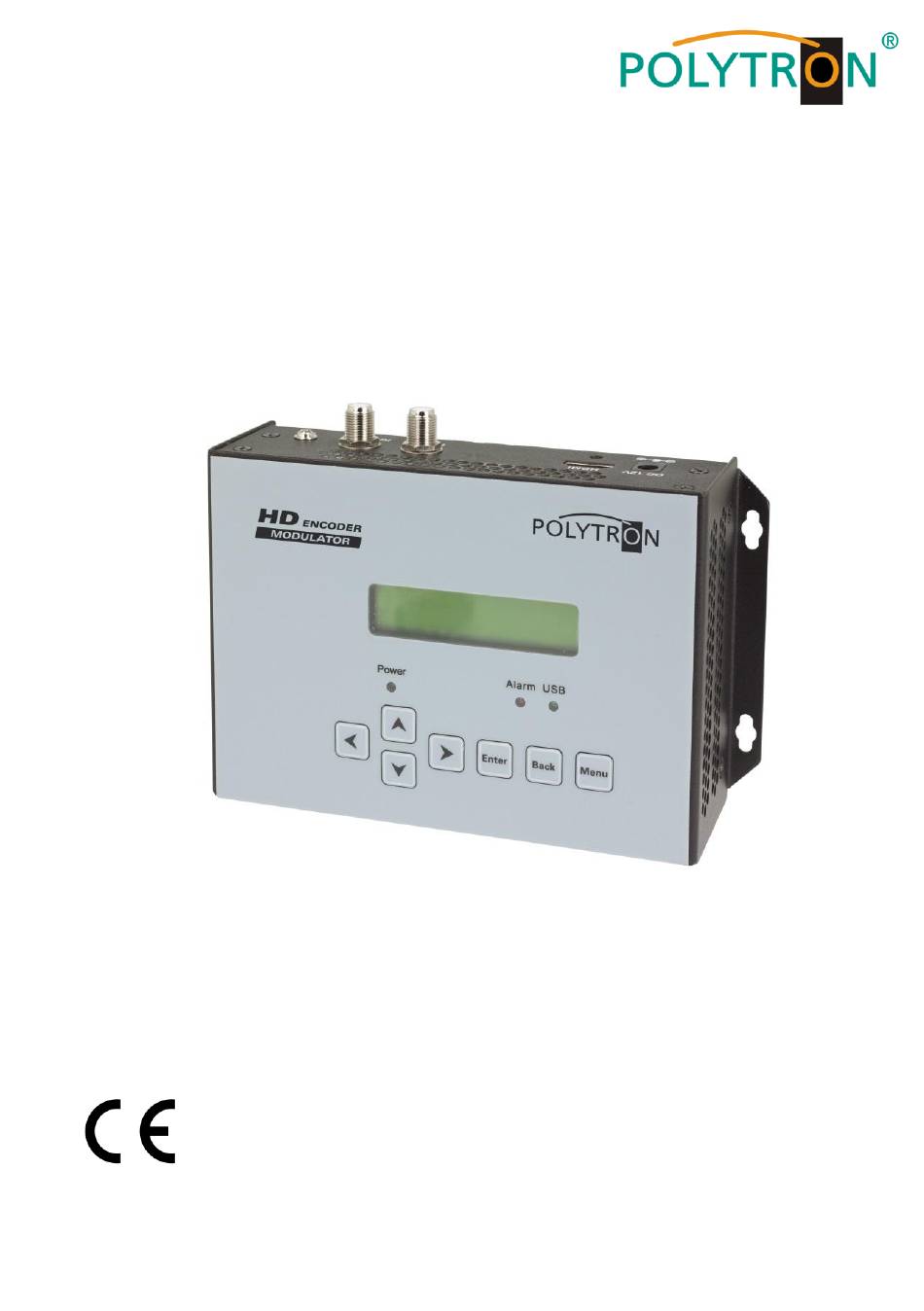

- Seite 1 HDMI Modulator DVB-C/DVB-T HDM 1 ULS Bedienungsanleitung User manual 0901786 V3 DVBCommunity - cообщество профессионалов ЦТВ https://dvbcommunity.ru/...
-
Seite 2: Inhaltsverzeichnis
Deutsch Montage- und Sicherheitshinweise Beschreibung Bedienelemente / Anschlüsse Anzeige / Hauptmenü Programmierung 7-14 Ländercode Technische Daten English Mounting and safety instructions Description Control unit / Connectors 17-18 Display / Main menu 18-19 Programming 19-26 Country code Technical data DVBCommunity - cообщество профессионалов ЦТВ https://dvbcommunity.ru/... -
Seite 3: Montage- Und Sicherheitshinweise
Montage- und Sicherheitshinweise Vor Arbeiten am Gerät bitte unbedingt folgende Sicherheitsbestimmungen sorgfältig lesen! Bedingungen zur Sicherstellung der elektromagnetischen Verträglichkeit (EMV) Alle Abdeckungen und Schrauben müssen fest montiert und angezogen, Kontaktfedern dürfen nicht oxidiert oder verbogen sein. DVBCommunity - cообщество профессионалов ЦТВ https://dvbcommunity.ru/... -
Seite 4: Beschreibung
Beschreibung Modulator zur Umsetzung eines HDMI-Signals in einen DVB-C, bzw. DVB-T Kanal. Als Videoformat wird der Standard MPEG-4 genutzt. Das Gerät ist flexibel einsetzbar und kann HDMI-Signale z.B. von Receivern, Computern, Kameras oder DVD-Playern verarbeiten. HINWEIS Nach einem Netzausfall bleiben alle Daten erhalten. Receiver PC / Laptop Kamera... -
Seite 5: Bedienelemente
Bedienelemente Taste >nach oben im Menü< Taste >nach unten im Menü< Taste >nach links im Menü< Taste >nach rechts im Menü< Taste >Enter (Auswahl bestätigen)< Taste >Back (einen Menüpunkt zurück)< Taste >Menu (Menü öffnen und verlassen)< Anzeige Betriebsspannung, leuchtet grün im Betrieb Anzeige Alarm, leuchtet rot wenn kein Signal anliegt 10 Anzeige leuchtet grün, wenn ein HDMI-Signal anliegt DVBCommunity - cообщество... -
Seite 6: Anschlüsse
Anschlüsse 11 Eingangsspannungsbuchse zum Betrieb mit beiliegendem 12V-Netzteil 12 HDMI-Eingangsbuchse 13 Durchschleif-Eingang (zum Anschluss externer Signalquellen) 14 HF-Ausgang 15 Masseanschluss Programmierung am Gerät LCD-Anzeige nach dem Einschalten: DVB-C 474.000M Start up Load config 1080i 6.300 Mbps Please wait… Please wait 1. -
Seite 7: Übersicht Hauptmenü
Übersicht Hauptmenü Das Hauptmenü erscheint nach Drücken der Taste „Menu“. Mithilfe der Pfeiltasten erfolgt die Steuerung durch das Menü. Mit „Enter“ werden die Einstellungen bestätigt. Mit „Back“ einen Schritt zurück in das vorherige Menü. 1 Status 5 USB device 2 Encoder 6 System 3 Modulator 4 Stream... - Seite 8 2. Encoder 2. 1 Video Einstellung folgender Video-Parameter Video in status Not lock Zeigt an, ob ein Video Signal erkannt wird, z.B. locked Resolution Resolution Zeigt die Signal-Auflösung an, z.B. unknown oder Resolution 1920 x 1080 50i Video bitrate Video bitrate Einstellung der Video-Bitrate von 1 bis 19 Mbps 12.000 Mbps Standard: 12 Mbps...
- Seite 9 2.2 Audio Einstellung folgender Audio-Parameter Audio bitrate Audio bitrate Auswahl: 64, 96, 128, 192, 256, 320, 384 Kbps *256 Kbps Standard: 256 Kbps Audio format Audio format Auswahl: MPEG-2, MPEG-2 AAC, MPEG-4 AAC *MPEG-2 Standard: MPEG-2 2.3 Program info Program output, Program name, Service name, Program number, PMT PID, PCR PID, Video PID, Audio PID, LCN, EIT event und VCN Hier können Zusatzinformationen zum Programm eingegeben werden.
- Seite 10 3. Modulator DVB-C (abhängig von der Ausgangsart -> Punkt 7.9) Standard RF level RF on Constellation Symbol rate Bitrate RF frequency 3.1 Standard Standard Auswahl: J.83A, J.83B, J.83C *J.83A (DVB-C) Standard: J.83A (DVB-C) 3.2 Constellation (QAM Mode) Auswahl: 16 QAM, 32 QAM, 64 QAM, Constellation 128 QAM, 256 QAM *256 QAM...
- Seite 11 3.6 RF on RF on HF-Träger aus- oder einschalten. Standard: On 3.7 Bitrate Bitrate (Act/Max) Es wird die aktuelle und die 14.515M / 38.015M maximale Bitrate angezeigt. 4. Modulator DVB-T (abhängig von der Ausgangsart -> Punkt 7.9) Standard RF level RF on Constellation Symbol rate...
- Seite 12 4.4 Guard interval Guard interval Auswahl: 1/4, 1/8, 1/16, 1/32 1/32 Standard: 1/32 4.5 Code rate Code rate Auswahl: 1/2, 2/3, 3/4, 5/6, 7/8, Standard: 7/8 4.6 RF frequency RF frequency 650.000 MHz Bereich: 30 bis 960 MHz Standard: 650 MHz 4.7 RF level Pegelbereich: -36 dBm bis -16 dBm RF level...
-
Seite 13: Auswahl: Tsid, Onid, Nit, Vct, Eit
5. Stream Auswahl: TSID, ONID, NIT, VCT, EIT Das System erstellt automatisch die Standard-Einstellungen. Hier kann man Veränderungen im Transportstrom vornehmen. Dies wird nur erfahrenen Nutzern (m/w) empfohlen. Siehe hierzu die Tabelle auf Seite 27. 6. USB device In Ausnahmefällen kann ein Firmware-Update via USB notwendig sein. Bitte in diesem Fall die technische Hotline kontaktieren: +49 (0) 7081 / 1702 - 0. - Seite 14 7.5 Key password Set password Hier kann auf Wunsch ein bis zu 6-stelliges, 000000 numerisches Passwort vergeben werden. Auslieferungszustand: > 000000 < Bitte Punkt 7.6 beachten. 7.6 Lock keyboard Tastatursperre zum Schutz vor unbefugtem Zugriff auf das Programm-Menü. Nach dem Bestätigen von „Yes“ durch „Enter“ System wechselt die Displayanzeige auf den >Lock keyboard...
-
Seite 15: Mounting And Safety Instructions
Mounting and safety instructions Please read the following safety precautions carefully before working on the unit! Precautions to ensure the electromagnetic compatibility (EMC) All covers and screws must tightly be fitted and should be tightly fastened. Contact feathers should not be oxidized or deformed. DVBCommunity - cообщество... -
Seite 16: Description
Description Modulator for converting an HDMI signal into a DVB-C, or DVB-T channel. The video format uses the MPEG-4 standard. The device is flexible in use and can receive HDMI signals e.g. of receivers, computers, cameras or DVD players. NOTE After a power failure, all data remain. -
Seite 17: Display And Buttons
Display and Buttons 1 Button >up in the menu< 2 Button >down in the menu< 3 Button >to the left in the menu< 4 Button >to the right in the menu< 5 Button >Enter (confirm selection)< 6 Button >Back (one menu point)< 7 Button >Menu (menu open and exit)<... -
Seite 18: Programming
Connectors 11 Input voltage socket for operation with 12V power supply included 12 HDMI input jack 13 Loop -through input (for connecting external signal sources) 14 RF output 15 Ground connection Programming on the device LCD display after power on: DVB-C 474.000M Start up... -
Seite 19: Overview Main Menu
Overview main menu The main menu appears after pressing the "Menu" button. Use the arrow keys to control the menu. Press "Enter" to confirm the settings. Press "Back" to go back to the previous menu. 1 Status 5 USB device 2 Encoder 6 System 3 Modulator... - Seite 20 2. Encoder 2. 1 Video Set the following video parameters Video in status Not lock Indicates whether a video signal is detected, e.g. locked Resolution Resolution unknown Displays the signal resolution at the input, e.g. 1920 x 1080 50i Video bitrate Video bitrate Setting the video bit rate from 1 to 19 Mbps 12.000 Mbps...
- Seite 21 2.2 Audio Set the following audio parameters Audio bitrate Audio bitrate Selection: 64, 96, 128, 192, 256, 320, 384 Kbps *256 Kbps Standard: 256 Kbps Audio format Audio format Selection: MPEG-2, MPEG-2 AAC, MPEG-4 AAC *MPEG-2 Standard: MPEG-2 2.3 Program info Program output, Program name, Service name, Program number, PMT PID, PCR PID, Video PID, Audio PID, LCN, EIT event and VCN Additional information about the program can be entered here.
- Seite 22 3. Modulator DVB-C (depending on the output type -> point 7.9) Standard RF level RF on Constellation Symbol rate Bitrate RF frequency 3.1 Standard Standard Selection: J.83A, J.83B, J.83C *J.83A (DVB-C) Standard: J.83A (DVB-C) 3.2 Constellation (QAM Mode) Selection: 16 QAM, 32 QAM, 64 QAM, Constellation 128 QAM, 256 QAM *256 QAM...
- Seite 23 3.6 RF on RF on Switch the RF carrier off or on. Standard: On 3.7 Bitrate Bitrate (Act/Max) The current and maximum bitrate 14.515M / 38.015M is displayed. 4. Modulator DVB-T (depending on the output type -> point 7.9) Standard RF level RF on Constellation...
- Seite 24 4.4 Guard interval Guard interval Selection: 1/4, 1/8, 1/16, 1/32 1/32 Standard: 1/32 4.5 Code rate Code rate Selection: 1/2, 2/3, 3/4, 5/6, 7/8, Standard: 7/8 4.6 RF frequency RF frequency 650.000 MHz Range: 30 bis 960 MHz Standard: 650 MHz 4.7 RF level Level range: -36 dBm bis -16 dBm RF level...
- Seite 25 5. Stream Selection: TSID, ONID, NIT, VCT, EIT The system automatically creates the default settings. Here, changes in the transport stream can be made. This is only recommended to experienced users (m / f). Refer to the table on page 27. 6.
- Seite 26 7.5 Key password Set password A numeric password of up to 6 digits 000000 can be assigned on request. Delivery state: > 000000 < Please observe point 7.6. 7.6 Lock keyboard Keypad lock to prevent unauthorized access to the program menu. After confirming "Yes"...
-
Seite 27: Country Code
Ländercode / Country code ONID Other 0x0000 0x0000 0x00000000 Australia 0x2024 0x3201 0x0000233A Austria 0x2028 0x3301 0x00000028 Belgium 0x2038 0x3401 0x00000028 Taiwan 0x209E 0x3301 0x00000028 Czech Republic 0x20CB 0x3101 0x00000028 Denmark 0x20DO 0x3201 0x00000028 Estonia 0x20E9 0x3201 0x00000028 Finland 0x20F6 0x3301 0x00000028 France... -
Seite 28: Technical Data
+ 49 (0) 70 81 / 1702 - 0 Telefax + 49 (0) 70 81 / 1702 - 50 Internet http://www.polytron.de eMail info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH DVBCommunity - cообщество профессионалов ЦТВ https://dvbcommunity.ru/...
