Anhang C Übersicht für
Software-/Hardwareinstallation unter Windows
Laden Sie den Treiber von unserer Website
herunter. Installieren Sie den Treiber vor dem Einbau des CAN-Interfaces.
Danach schalten Sie den Computer aus und stecken das CAN-Interface in einen freien
Steckplatz PCI Express Mini (PCIe-Lane wird verwendet).
Die neue Hardware wird beim nächsten Windows-Start erkannt und der Treiber
initialisiert. Überprüfen Sie die Betriebsbereitschaft. Öffnen Sie dazu das Windows-
Startmenü. Geben Sie Peak-Einstellungen ein und bestätigen Sie mit der
|Eingabetaste|. Das Fenster PEAK-Einstellungen erscheint. Das initialisierte
CAN-Interface wird unter CAN-Hardware angezeigt.
Inbetriebnahme unter Windows
Führen Sie als Beispielanwendung für den Zugriff auf das CAN-Interface den
CAN-Monitor PCAN-View über das Windows-Startmenü aus. Wählen Sie für die
Initialisierung des CAN-Interfaces den CAN-Anschluss und die CAN-Bitrate.

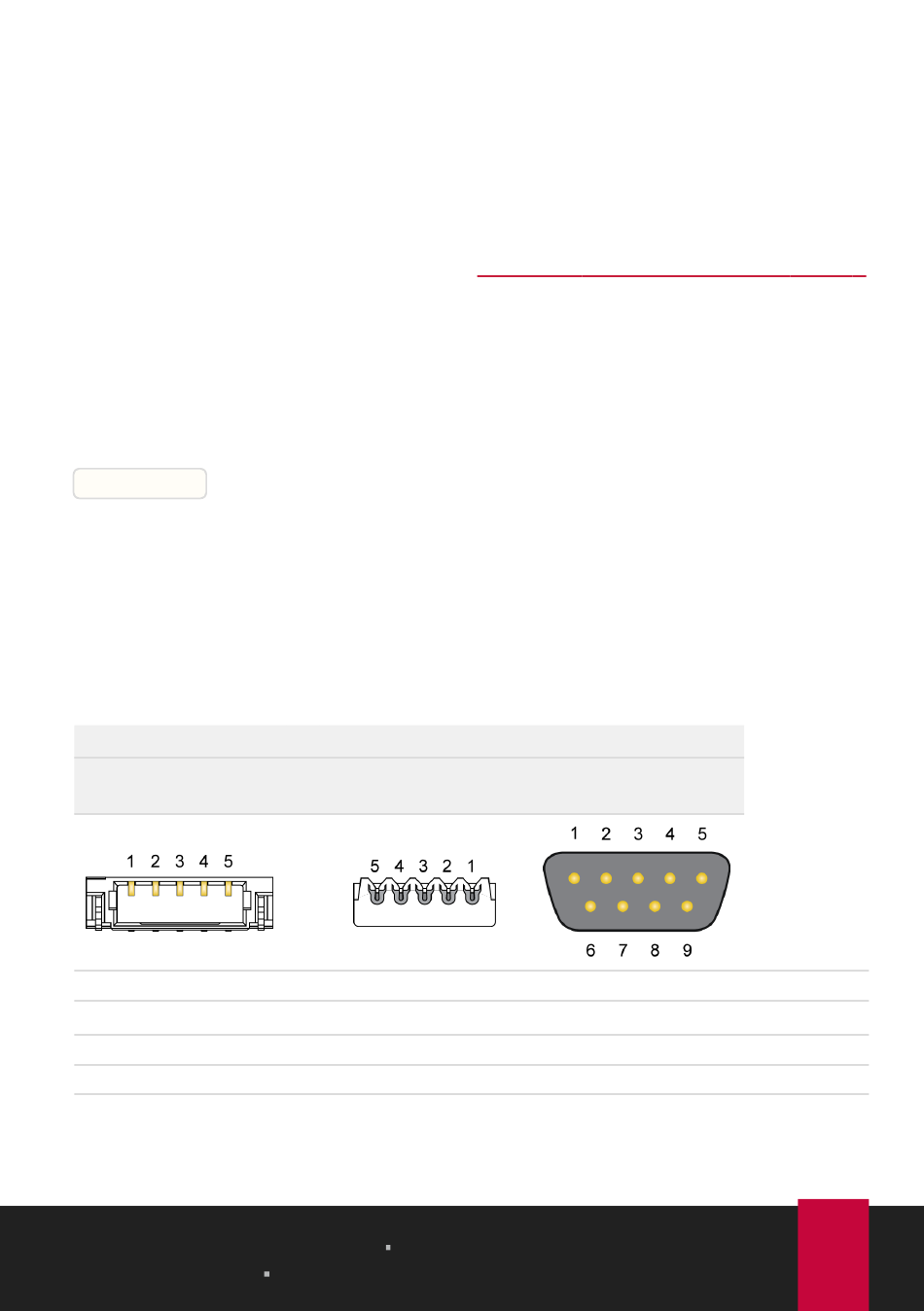

Pin-Belegung
CAN-Interface
SUR-Buchse
Typ: SM05B-SURS-TF
3
4
5
1, 2
Anhang C Übersicht für Schnelleinsteiger
Benutzerhandbuch 2.0.1
Schnelleinsteiger
SUR-Stecker
Typ: 05SUR-32S
3
4
5
1, 2
PCAN-miniPCIe FD
© 2022 PEAK-System Technik GmbH
www.peak-system.com/quick/DL-Driver-D
Anschlusskabel
D-Sub-Stecker, 9-polig
3, 6
7
2
1, 4, 5, 8, 9
Belegung
CAN_GND
CAN_High
CAN_Low
keine
