Der Einbau erfolgt prinzipiell in umgekehrter Reihenfolge des Ausbaus.
Lebensgefahr durch unvollständiges Montieren und nicht betriebsbereite
Sicherheitseinrichtungen
Eine nicht ordnungsgemäß abgeschlossene Montage des Gebers, anderer Teile und nicht
betriebsbereite Sicherheitseinrichtungen können den Tod oder Körperverletzungen
verursachen.
• Prüfen Sie, ob alle Teile der Maschine ordnungsgemäß montiert und angeschlossen sind.
• Prüfen Sie, ob alle Sicherheitseinrichtungen wieder eingeschaltet und betriebsbereit sind.
ACHTUNG
Geber sind EGB-Bauteile
Halten Sie die Regeln für den Umgang mit EGB-Bauteilen ein.
1
Nehmen Sie den neuen Geber aus der EGB-Verpackung.
2
Drehen Sie den neuen kompletten Geber nach oben.
3

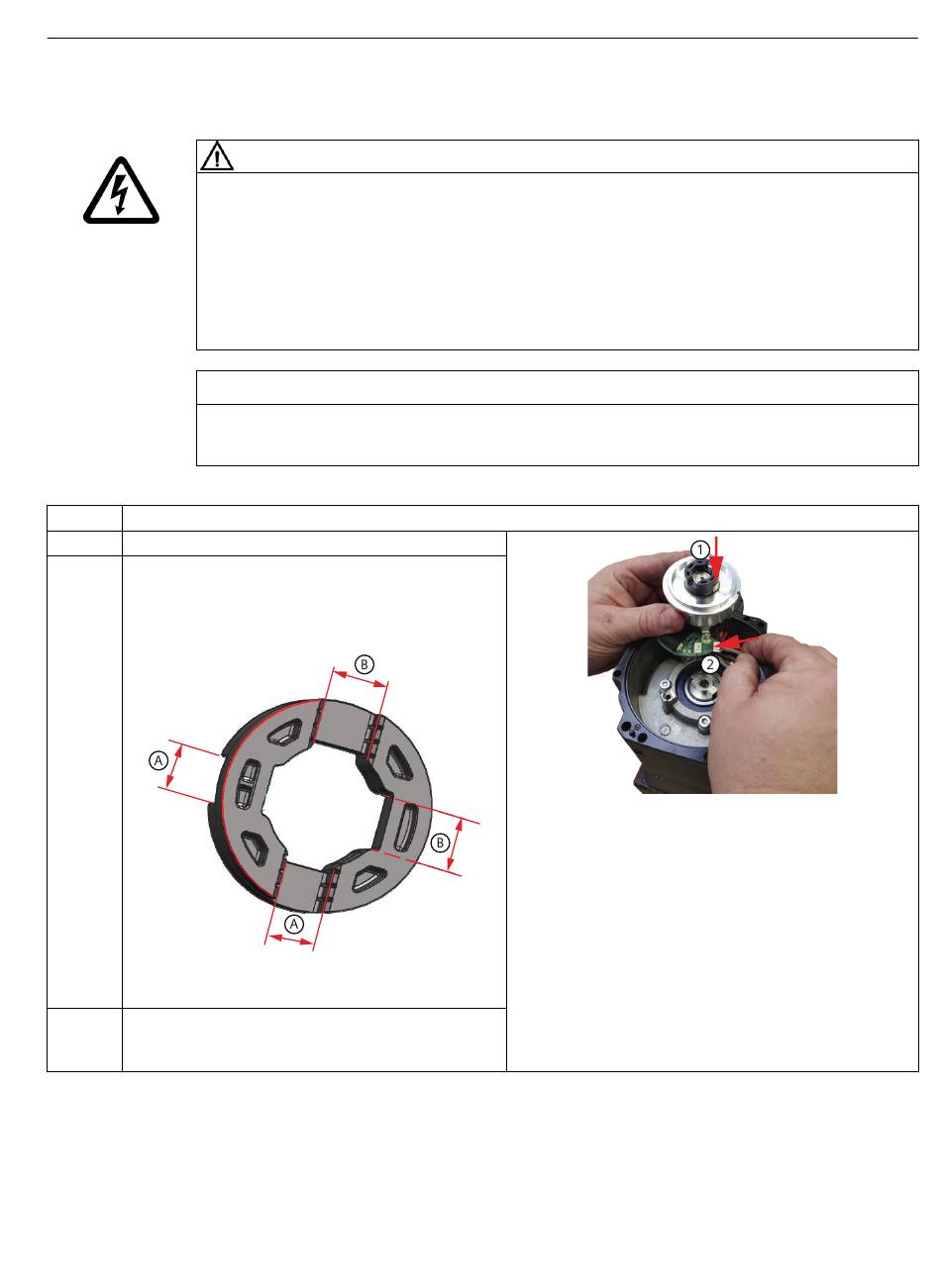

Stecken Sie das neue schwarze Kupplungselement oh‐
ne Kraftaufwand auf die Geberwelle
Das Kupplungselement hat auf beiden Seiten gegen‐
überliegend eine schmale (A) und eine breite Nut (B).
Montieren Sie das Kupplungselement entsprechend
der Breite der Nuten auf die Geberwelle.
4
Schieben Sie den Stecker der Signalleitung in das Ge‐
genstück auf dem DQCON-Board, bis der Stecker ein‐
②
rastet
.
