Mischpumpe RITMO L FC-230V plus powercoat / Teil 2 Übersicht, Bedienung und Service

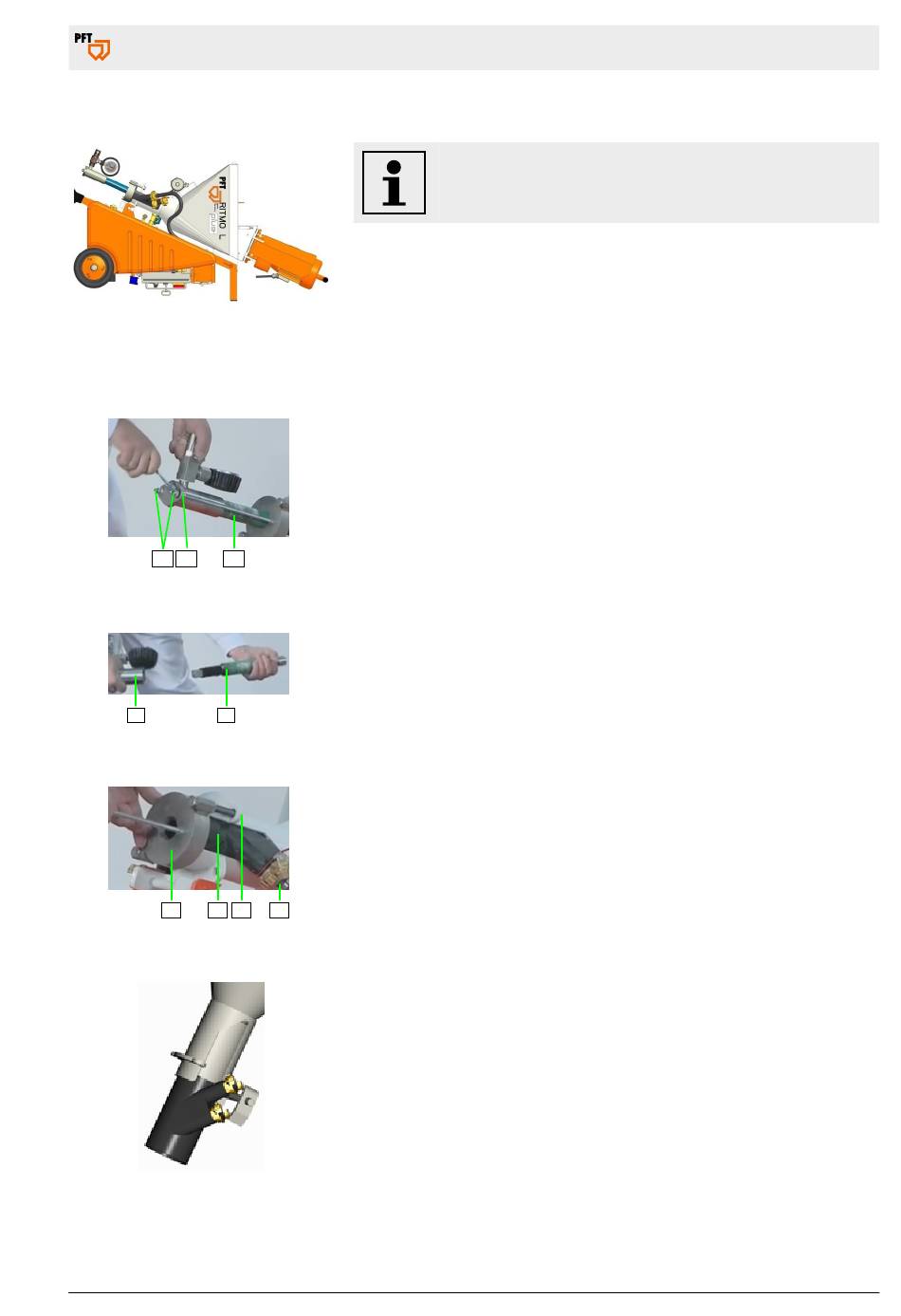

5.13.5.2 Maschine auf die Rückseite legen
Abb. 83: Maschine umlegen

5.13.5.3 Gummimischzone reinigen

1 2 3
Abb. 84: Pumpeneinheit abnehmen
5 4
Abb. 85: Nachmischer reinigen
9 7 8
Abb. 86: Saugflansch abnehmen
Abb. 87: Gummimischzone reinigen
Zum leichteren Pumpenwechsel/Pumpe reinigen kann die
RITMO auf die Rückseite gelegt werden.
1. Muttern (1) am Druckflansch (2) lösen.
2. Druckflansch (2) und Pumpeneinheit (3) mit Mörteldruckmanometer
abnehmen
3. Nachmischer (4) aus Nachmischergehäuse (5) ziehen und
reinigen.
4. Wasserschlauch (6) vom Gummimischrohr (7) abkuppeln.
5. Muttern (8) für Saugflansch (9) lösen.
6. Saugflansch abnehmen und reinigen.
6
7. Gummimischzone aus dem Materialbehälter ziehen und reinigen.
8. Gummimischzone und Pumpeneinheit nach der Reinigung wieder-
einsetzen bzw. anbauen.
9. Saugflansch (9) mit Muttern wieder befestigen.
Bedienung
Seite 51 / 72
