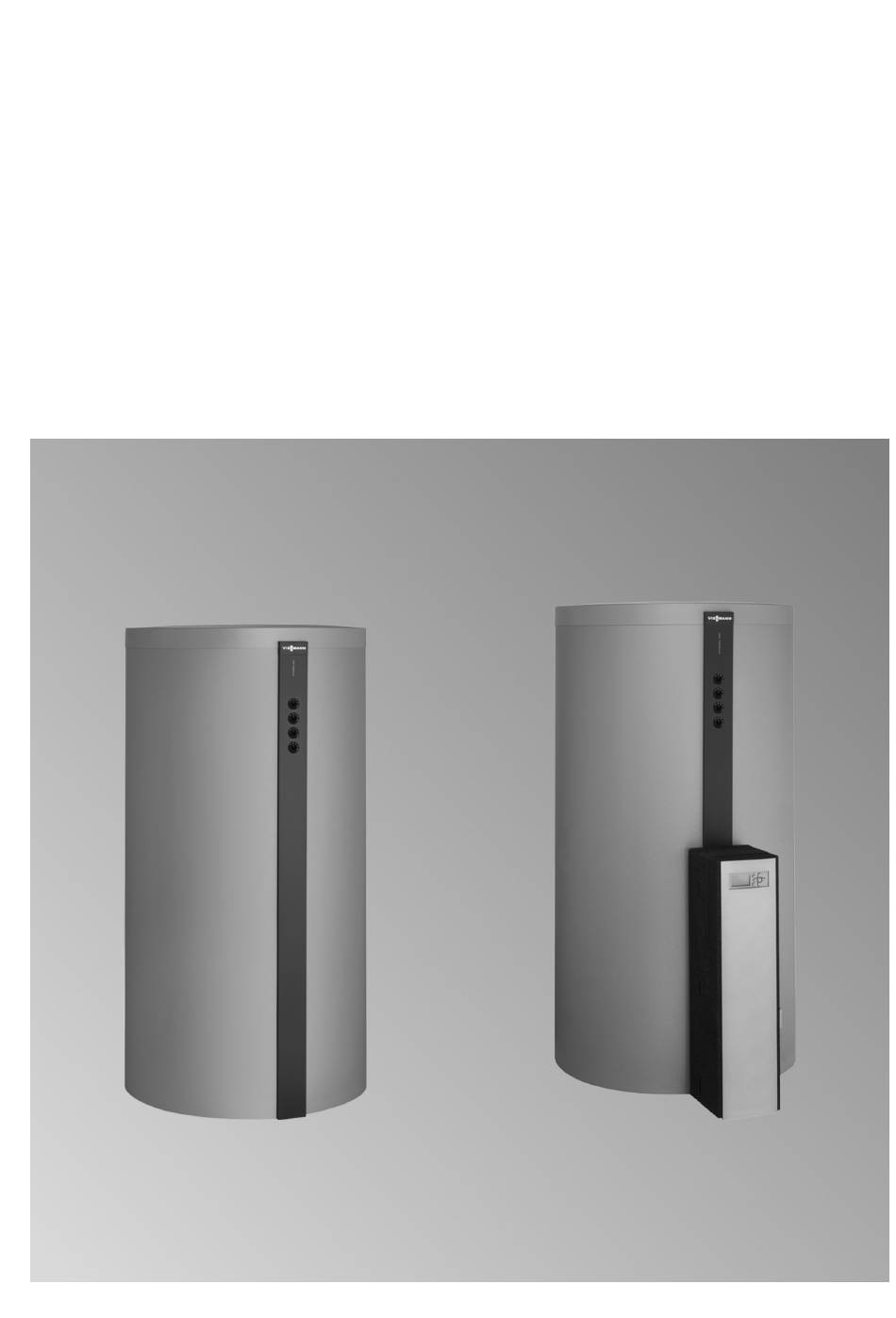

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocell 100-E/100-W Typ SVW, SVP/SVPA Heizwasser-Pufferspeicher Gültigkeitshinweise siehe letzte Seite VITOCELL 100-E/100-W Bitte aufbewahren! 5583 599 3/2014...
- Seite 2 Funktion gefährdet den siche- ser-Ansammlungen oder äußere Einflüsse. Ausrei- ren Betrieb der Anlage. chende Versorgung mit Verbrennungsluft gewährleis- Defekte Bauteile müssen durch Viessmann Ori- ten. ginalteile ersetzt werden. Anlagenbetreiber einweisen, dass nachträgliche Ände- rungen an den baulichen Gegebenheiten nicht zuläs- sig sind (z.B.
-
Seite 3: Sicherheitshinweise
Anlage geprüft wurden, können die Funktion beeinträchtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Änderun- gen und Umbauten können die Sicherheit beein- trächtigen und die Gewährleistung einschrän- ken. Bei Austausch ausschließlich Viessmann Origi- nalteile oder von Viessmann freigegebene Ersatzteile verwenden. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Bestimmungsgemäße Ver- wendung Montagehinweise Produktinformation ................. Vitocell 100-E/100-W, Typ SVW (200 l Inhalt) ........■ Vitocell 100-E, Typ SVP/SVPA (400, 750 und 950 l Inhalt) ..... ■ Anschlüsse ..................■ Montageablauf Vitocell aufstellen ................... 11 Vitocell mit Elektro-Heizeinsatz, Typ SVW ......... 11 ■... -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- nen Systemen gemäß EN 12828 / DIN 1988 bzw. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- nungsanleitungen installiert und betrieben werden. Speicher-Wassererwärmer sind ausschließlich für die Bevorratung und Erwärmung von Wasser in Trinkwas- serqualität, Heizwasser-Pufferspeicher ausschließlich für Füllwasser in Trinkwasserqualität vorgesehen. -
Seite 6: Montagehinweise Produktinformation

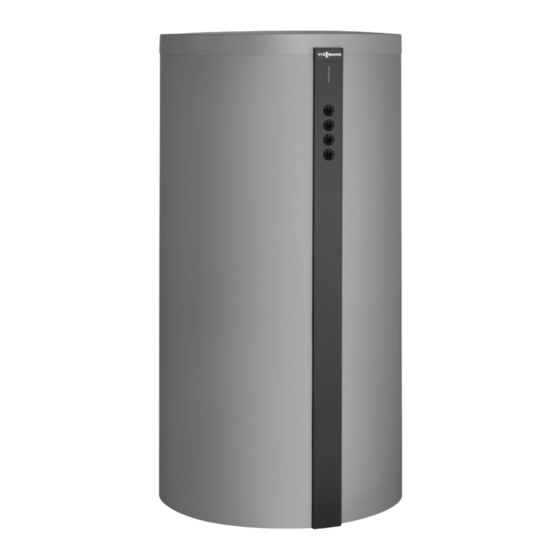

Montagehinweise Produktinformation Vitocell 100-E/100-W, Typ SVW (200 l Inhalt) Heizwasser-Pufferspeicher aus Stahl zur Heizwasser- Geeignet für Anlagen nach EN 12828 und DIN 4753. speicherung in Verbindung mit Wärmepumpen und Vitocell 100-E: Farbe vitosilber Festbrennstoffkesseln, wahlweise mit Elektroheizung Vitocell 100-W: Farbe weiß (Elektro-Heizeinsatz). - Seite 7 Montagehinweise Produktinformation (Fortsetzung) Entlüftung (EL) Heizwasservorlauf 1 (HV1) zu den Heizkreisen Tauchhülse 1 (SPR1) für Speichertemperatursensor Heizwasservorlauf 2 (HV2) vom Wärmeerzeuger Tauchhülse 2 (SPR2) für Speichertemperatursensor Heizwasserrücklauf 2 (HR2) von den Heizkreisen Heizwasserrücklauf 1 (HR1) zum Wärmeerzeuger Entleerung (E) Abb. 2 Rückseite Typ SVP (400 l Inhalt) Befestigung Thermometerfühler...
- Seite 8 Montagehinweise Produktinformation (Fortsetzung) Heizwasservorlauf 1 (HV1) zu den Heizkreisen/ Entlüftung (EL) Tauchhülse 1 (SPR1) für Speichertemperatursensor Heizwasservorlauf 2 (HV2) vom Wärmeerzeuger Tauchhülse 2 (SPR2) für Speichertemperatursensor Heizwasservorlauf 3 (HV3)/ Heizwasserrücklauf 1 (HR1) Tauchhülse (SPR3) für Speichertemperatursensor Heizwasserrücklauf 2 (HR2) von den Heizkreisen Heizwasserrücklauf 3 (HR3) zum Wärmeerzeuger/ Entleerung (E) Abb.
- Seite 9 Montagehinweise Produktinformation (Fortsetzung) Typ SVPA (750 und 950 l Inhalt) Befestigung Thermometerfühler Thermometer (TH) bis zu 4 Stück (Zubehör) Heizwasservorlauf G 1 Rücklaufeinschichtung G 1 Heizwasserrücklauf G 1 Abb. 5 Vorderseite...
- Seite 10 Montagehinweise Produktinformation (Fortsetzung) Heizwasservorlauf 1 (HV1) zu den Heizkreisen/ Entlüftung (EL) Heizwasservorlauf 2 (HV2) vom Wärmeerzeuger Tauchhülse (SPR1) für Speichertemperatursensor Befestigung Thermometerfühler Tauchhülse 2 (SPR2) für Speichertemperatursensor und Thermometer- fühler Heizwasservorlauf 3 (HV3)/ Heizwasserrücklauf 1 (HR1) Heizwasserrücklauf 2 (HR2) von den Heizkreisen Tauchhülse 3 (SPR3) für Speichertemperatursen- sor und Thermometerfühler Heizwasserrücklauf 3 (HR3)
-
Seite 11: Montageablauf
Montageablauf Vitocell aufstellen Achtung Zur Bedienung des Temperaturreglers (falls vorhan- ■ Um Materialschäden zu vermeiden, Pufferspei- den) ausreichenden Abstand zur Wand vorsehen. cher in einem frostgeschützten und zugfreien Um die Reinigung des Raumes zu erleichtern, den ■ Raum aufstellen. Heizwasser-Pufferspeicher auf einen Sockel stellen. Andernfalls muss der Pufferspeicher, falls er Pufferspeicher mit Stellfüßen ausrichten. -
Seite 12: Potenzialausgleich Anschließen
Montageablauf Potenzialausgleich anschließen Potenzialausgleich nach den technischen Anschluss- Den Potenzialausgleich nach den technischen Vor- bedingungen (TAB) des örtlichen Energieversorgungs- schriften des örtlichen EWs und den SEV-Bestimmun- unternehmens und den VDE-Bestimmungen ausfüh- gen ausführen. ren. Wärmedämmung anbauen, Typ SVP Wärmedämm-Matte unten anbauen Abb. - Seite 13 Montageablauf Wärmedämmung anbauen, Typ SVP (Fortsetzung) Abb. 9 Hinweis 2. Auf Speichervorderseite: 6 Klippverschlüsse auf Für die folgenden Arbeiten sind 2 Personen erforder- das Kantenprofil des rechten und linken Wärme- lich. dämm-Mantels stecken 1. Auf Speicherrückseite: 6 Klippverschlüsse auf das 3.
-
Seite 14: Thermometer, Thermometerfühler Und Abdeckleisten Anbauen
Montageablauf Wärmedämmung anbauen, Typ SVP (Fortsetzung) Thermometer, Thermometerfühler und Abdeckleisten anbauen Abb. 10 Typenschild (selbstklebend) Wärmedämm-Mantel durch Klopfen gleichmäßig an Hinweis den Speicherkörper anlegen. Fühler des Thermometers bis zum Anschlag in den Klemmbügel am oberen Boden einschieben und Flü- gelmutter anziehen. -
Seite 15: Deckel Anbauen
Montageablauf Wärmedämmung anbauen, Typ SVP (Fortsetzung) Deckel anbauen Abb. 11 Viessmann Schriftzug Vitotrans und Wärmedämmung anbauen, Typ SVPA Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißarbeiten. -
Seite 16: Wärmedämm-Matte Unten Anbauen, Vitocell Ausrichten
Montageablauf Vitotrans und Wärmedämmung anbauen, Typ SVPA (Fortsetzung) Wärmedämm-Matte unten anbauen, Vitocell ausrichten Abb. 12 Typenschild Tüte mit Stellfüßen Stellfüße bis zum Anschlag in die Standfüße ein- Hinweis schrauben und Speicher mit Stellfüßen ausrichten. Stellfüße nicht über 35 mm Gesamtlänge herausdre- hen. -
Seite 17: Thermometerfühler Anbauen (Falls Vorhanden)
Montageablauf Vitotrans und Wärmedämmung anbauen, Typ SVPA (Fortsetzung) Thermometerfühler anbauen (falls vorhanden) Abb. 13 1. Thermometerfühler durch die Abdeckleiste führen 4. Je nach Anbringungsort Thermometerfühler im und Thermometer einstecken. Klemmbügel befestigen oder Fühlerbefestigung aus der Tauchhülse ziehen. 2. Oberen Thermometerfühler durch die Aufhängeöse führen, bis zum Anschlag in den Klemmbügel ste- 5. -
Seite 18: Vitotrans Anbauen
Montageablauf Vitotrans und Wärmedämmung anbauen, Typ SVPA (Fortsetzung) Vitotrans anbauen Abb. 14 Abb. 15 1. Bolzen am Speicher anbauen. 3. Muttern handfest auf Bolzen schrauben. 2. Station anbauen. - Seite 19 Montageablauf Vitotrans und Wärmedämmung anbauen, Typ SVPA (Fortsetzung) DE F Abb. 16 1. Anschlussrohr Heizwasservorlauf an Anschluss 3. Anschlussrohr Rücklaufeinschichtung des Vitotrans anschließen. Anschluss des Vitotrans anschließen. 2. Anschlussrohr Heizwasserrücklauf 4. Rohre an die Speicheranschlüsse anschließen. Anschluss des Vitotrans anschließen.
-
Seite 20: Wärmedämm-Mantel Anbauen
Montageablauf Vitotrans und Wärmedämmung anbauen, Typ SVPA (Fortsetzung) Wärmedämm-Mantel anbauen Hinweis Es dürfen keine Vliesreste durch die Speicheran- schlüsse in den Heizwasser-Pufferspeicher geraten. Abb. 17 Hinweis 2. 4 Klippverschlüsse über und 2 Klippverschlüsse Für die folgenden Arbeiten sind 2 Personen erforder- hinter dem Vitotrans gleichmäßig verteilt anbauen. -
Seite 21: Abdeckleisten Anbauen
Montageablauf Vitotrans und Wärmedämmung anbauen, Typ SVPA (Fortsetzung) Abdeckleisten anbauen Abb. 18 Typenschild (selbstklebend) 1. Muttern an den Bolzen festschrauben. 5. Wärmedämmung des Speichers nach vorn klopfen. Der Spaltenabstand zwischen Vitotrans und Spei- 2. Abdeckleiste kürzen und anbauen. cher wird so verringert. 3. -
Seite 22: Deckel Anbauen
Montageablauf Vitotrans und Wärmedämmung anbauen, Typ SVPA (Fortsetzung) Deckel anbauen Abb. 19 Viessmann Schriftzug... -
Seite 23: Speichertemperatursensor Einbauen
Montageablauf Vitotrans und Wärmedämmung anbauen, Typ SVPA (Fortsetzung) Speichertemperatursensor einbauen Hinweis Speichertemperatursensor liegt in der Verpackung der Regelung. Abb. 20 Tauchhülsen bei 200 l Inhalt Tauchhülsen bei 400 l Inhalt Tauchhülsen bei 750 und 950 lInhalt Hinweis Sensor nicht mit Isolierband umwickeln. ■... - Seite 24 Montageablauf Heizwasserseitig anschließen (Fortsetzung) Zulässige Temperatur 1. Alle Rohrleitungen mit lösbaren Verbindungen anschließen. Heizwasservorlauf: 110 °C 2. Vorlaufleitung mit Steigung verlegen und an höch- Zulässiger Druck ster Stelle mit Entlüftungsventil versehen. Betriebsdruck: 3 bar (0,3 MPa) Prüfdruck: 4,8 bar (0,48 MPa) 3.
- Seite 25 Montageablauf Heizwasserseitig anschließen (Fortsetzung) Entlüftung (EL) Entleerung (E)
-
Seite 26: Einzelteilliste Typ Svw
Abdeckung 7819414 7823056 Thermometer 30 -120 °C 7819509 7819509 Stellfuß 7818798 7818798 Oberblech 7823447 7822688 Flanschdämmung 7823572 7823572 Schriftzug VIESSMANN (gebogen) 7819230 7819230 Ohne Abbildung Montage- und Serviceanleitung 5538599 5538599 Sprühdosenlack silber weiß 7819545 7822681 Lackstift vitosilber silber weiß 7819546... - Seite 27 Einzelteilliste Typ SVW (200 l ) Einzelteilliste Typ SVW (200 l ) (Fortsetzung) Abb. 23 Typenschild...
-
Seite 28: Einzelteilliste Typ Svp
Wärmedämmung Mantel rechts 7836144 Klemmbügel 7819655 Sensorbefestigung 7819654 Stellfuß 7818798 Thermometer 30 -120 °C 7819509 Schriftzug VIESSMANN (gebogen) 7819230 Klippverschluss (6 Stück) 7835643 Rosette (3 Stück) 7835767 Rosetten ohne Loch, ohne Abbildung 7839961 Montage- und Serviceanleitung, ohne Abbildung 5538599 Abb. 24... -
Seite 29: Einzelteilliste Typ Svpa
Einzelteilliste Typ SVPA (750/950 l) Baugruppe Speicher Pos. Einzelteil Herstell-Nr. (siehe Typen- schild) 7201937 7201938 Best.-Nr. des Einzelteils 0001 Stellfuß 7825600 7825600 0002 Sensorbefestigung 7819654 7819654 0003 Typenschild Vitocell 100-E SVPA 5848673 5848674 0004 Klemmbügel 7819655 7819655 0005 Montage- und Serviceanleitung Vitocell 100-E 5583599 5583599 0006... -
Seite 30: Baugruppe Wärmedämmung
7835737 0007 Abdeckleiste 7835742 7835750 0008 Abdeckung Thermometer (grau) 7820231 7820231 0009 Thermometer 30 -120 °C 7819509 7819509 0010 Schriftzug VIESSMANN (gebogen) 7819230 7819230 0011 Abdeckleiste 7835743 7835752 0012 Rosette (3 Stück) 7835767 7835767 0013 Rosette (2 Stück) 7835766 7835766... -
Seite 31: Baugruppe Verrohrung
Einzelteilliste Typ SVPA (750/950 l) Baugruppe Wärmedämmung (Fortsetzung) 0006 0006 0012 0012 0015 0004 0013 0011 0003 0014 0001 0009 0008 0001 0002 0014 0007 0013 0005 0016 0010 Abb. 26 Baugruppe Verrohrung Pos. Einzelteil Herstell-Nr. (siehe Typen- schild) 7201937 7201938 Best.-Nr. - Seite 32 Einzelteilliste Typ SVPA (750/950 l) Baugruppe Verrohrung (Fortsetzung) 0001 0003 0004 0002 0005 0006 0007 Abb. 27...
-
Seite 33: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 36: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr. (siehe Typenschild) 7248307 7201937 7201938 7459899 7501369 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
