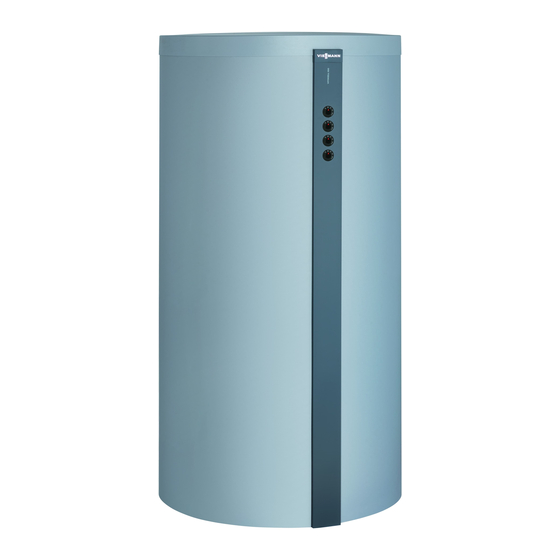

Viessmann Vitocell 100-E Montage- Und Serviceanleitung
Typ svw 200 l, svpa 400 l
heizwasser-pufferspeicher
Vorschau ausblenden
Andere Handbücher für Vitocell 100-E:
- Montage- und serviceanleitung (56 Seiten) ,
- Montageanleitung (44 Seiten) ,
- Montage- und serviceanleitung für die fachkraft (24 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 100-E
Inhaltszusammenfassung für Viessmann Vitocell 100-E

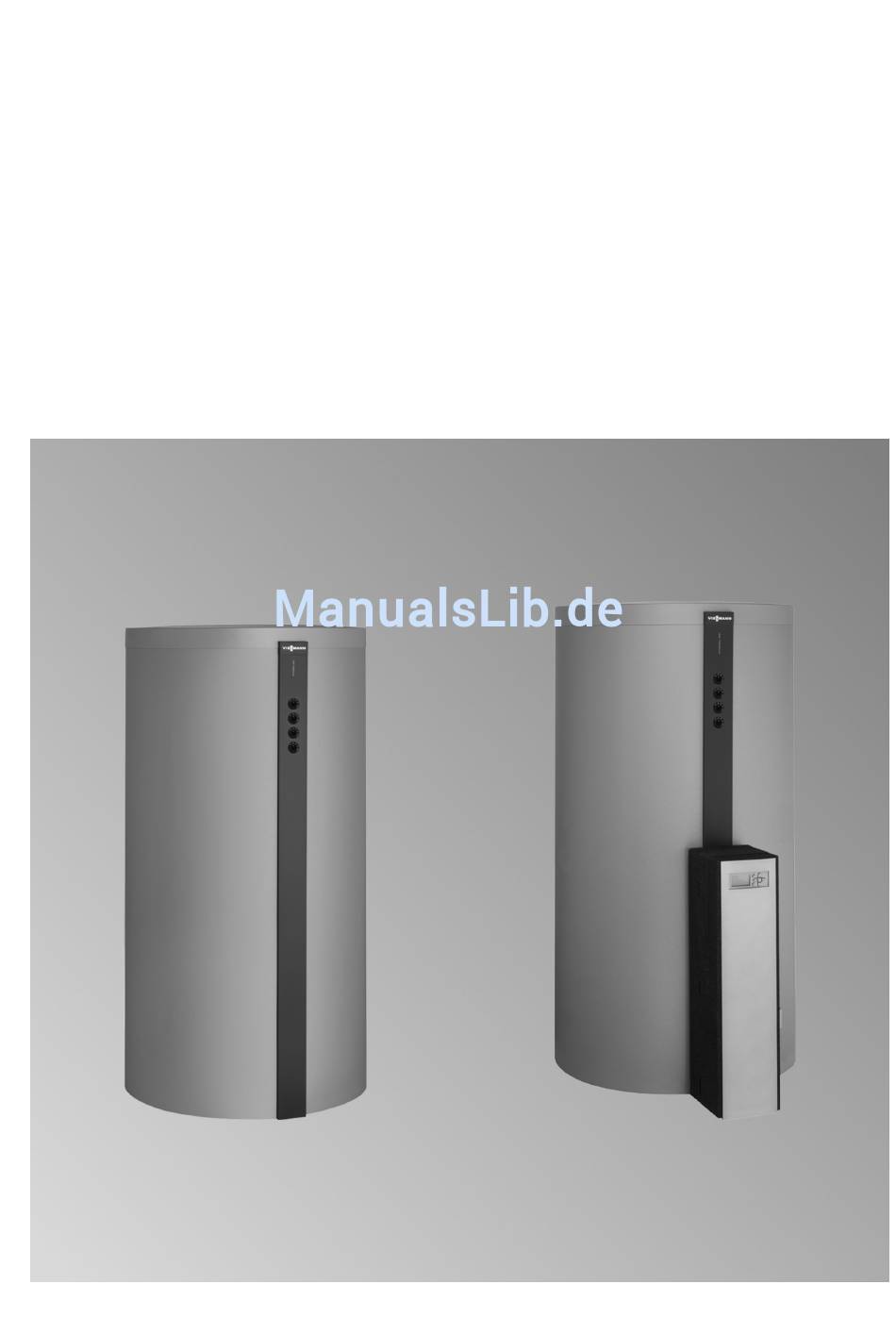

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocell 100-E/100-W Typ SVW 200 l, SVPA 400 l Heizwasser-Pufferspeicher Gültigkeitshinweise siehe letzte Seite VITOCELL 100-E/100-W Bitte aufbewahren! 5672 387 1/2015...
- Seite 2 Dieses Zeichen warnt vor Sach- und Umwelt- Die Instandsetzung von Bauteilen mit sicher- schäden. heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Hinweis Defekte Bauteile müssen durch Viessmann Ori- Angaben mit dem Wort Hinweis enthalten Zusatzinfor- ginalteile ersetzt werden. mationen. Zusatzkomponenten, Ersatz- und Verschleißteile Zielgruppe Achtung Diese Anleitung richtet sich ausschließlich an autori-...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Gefahr Undichte oder verstopfte Abgasanlagen oder unzureichende Zufuhr der Verbrennungsluft ver- ursachen lebensbedrohliche Vergiftungen durch Kohlenmonoxid im Abgas. Ordnungsgemäße Funktion der Abgasanlage sicherstellen. Öffnungen für Verbrennungsluftzu- fuhr dürfen nicht verschließbar sein. Abluftgeräte Bei Betrieb von Geräten mit Abluftführung ins Freie (Dunstabzugshauben, Abluftgeräte, Klimageräte) kann durch die Absaugung ein Unterdruck entstehen. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformationen ................Vitocell 100-E/100-W, Typ SVW (200 l Inhalt) ........■ Vitocell 100-E, Typ SVPA (400 l Inhalt) ..........■ Montagevorbereitungen Anschlüsse .................... Typ SVW (200 l) ................. ■ Typ SVPA (400 l) ................ -
Seite 5: Bestimmungsgemäße Verwendung
Zweck, als zur Gebäudeheizung oder Trinkwassererwärmung, gilt als nicht bestimmungsge- mäß. Produktinformationen Vitocell 100-E/100-W, Typ SVW (200 l Inhalt) Heizwasser-Pufferspeicher aus Stahl zur Heizwasser- Geeignet für Anlagen nach EN 12828 und DIN 4753. speicherung in Verbindung mit Wärmepumpen und... - Seite 6 Montagevorbereitungen Anschlüsse Typ SVW (200 l) Befestigung Thermometerfühler Thermometer (TH) Muffe für Elektro-Heizeinsatz (EHE) Abb. 1 Vorderseite Entlüftung (EL) Heizwasservorlauf 1 (HV1) zu den Heizkreisen Tauchhülse 1 (SPR1) für Speichertemperatursensor Heizwasservorlauf 2 (HV2) vom Wärmeerzeuger Tauchhülse 2 (SPR2) für Speichertemperatursensor Heizwasserrücklauf 2 (HR2) von den Heizkreisen Heizwasserrücklauf 1 (HR1)
-
Seite 7: Anschlüsse
Montagevorbereitungen Anschlüsse (Fortsetzung) Typ SVPA (400 l) Befestigung Thermometerfühler Thermometer (TH, max. 2) Heizwasservorlauf G 1 Rücklaufeinschichtung G 1 Heizwasserrücklauf G 1 Abb. 3 Vorderseite... - Seite 8 Montagevorbereitungen Anschlüsse (Fortsetzung) Heizwasservorlauf 1 (HV1) zu den Heizkreisen/ Entlüftung (EL) Tauchhülse 1 (SPR1) für Speichertemperatursensor Heizwasservorlauf 2 (HV2) vom Wärmeerzeuger Tauchhülse 2 (SPR2) für Speichertemperatursensor Heizwasservorlauf 3 (HV3)/ Heizwasserrücklauf 1 (HR1) Tauchhülse (SPR3) für Speichertemperatursensor Heizwasserrücklauf 2 (HR2) von den Heizkreisen Heizwasserrücklauf 3 (HR3) zum Wärmeerzeuger/ Entleerung (E) Abb.
-
Seite 9: Montageablauf
Leistung Elektro-Heizein- satz Typ SVW 200 l min. 650 mm 6 kW Vitocell 100-E/100-W, Typ SVW Achtung 3. Falls kein Elektro-Heizeinsatz eingebaut wird, die Die Wärmedämmung darf nicht mit offener vordere Muffe mit beiliegendem Stopfen eindichten. Flamme in Berührung kommen. -
Seite 10: Potenzialausgleich Anschließen
Montageablauf Potenzialausgleich anschließen Potenzialausgleich nach den technischen Anschluss- Den Potenzialausgleich nach den technischen Vor- bedingungen (TAB) des örtlichen Energieversorgungs- schriften des örtlichen EWs und den SEV-Bestimmun- unternehmens und den VDE-Bestimmungen ausfüh- gen ausführen. ren. Wärmedämmung bei Vitocell ohne Vitotrans Wärmedämm-Matte unten anbauen Abb.6 Speicher aufstellen und ausrichten. -
Seite 11: Wärmedämm-Mantel Anbauen
Montageablauf Wärmedämmung bei Vitocell ohne Vitotrans (Fortsetzung) Wärmedämm-Mantel anbauen Hinweis Es dürfen keine Vliesreste durch die Speicheran- schlüsse in den Heizwasser-Pufferspeicher geraten. Abb.7 Hinweis 2. Auf Speichervorderseite: 6 Klippverschlüsse auf Für die folgenden Arbeiten sind 2 Personen erforder- das Kantenprofil des rechten und linken Wärme- lich. -
Seite 12: Thermometer, Thermometerfühler Und Abdeckleisten Anbauen
Montageablauf Wärmedämmung bei Vitocell ohne Vitotrans (Fortsetzung) Thermometer, Thermometerfühler und Abdeckleisten anbauen Abb.8 Typenschild (selbstklebend) Wärmedämm-Mantel durch Klopfen gleichmäßig an Hinweis den Speicherkörper anlegen. Fühler des Thermometers bis zum Anschlag in den Klemmbügel am oberen Boden einschieben und Flü- gelmutter anziehen. -
Seite 13: Deckel Anbauen
Montageablauf Wärmedämmung bei Vitocell ohne Vitotrans (Fortsetzung) Deckel anbauen Abb.9... -
Seite 14: Vitocell Typ Svpa Mit Vitotrans
Montageablauf Vitocell Typ SVPA mit Vitotrans Wärmedämm-Matte unten anbauen Abb.10 Speicher aufstellen und ausrichten. Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißarbeiten. -
Seite 15: Vitotrans Anbauen
Montageablauf Vitocell Typ SVPA mit Vitotrans (Fortsetzung) Vitotrans anbauen Abb.11 Abb.12 1. Bolzen anbauen. 3. Muttern handfest auf Bolzen schrauben. 2. Station anbauen. - Seite 16 Montageablauf Vitocell Typ SVPA mit Vitotrans (Fortsetzung) DE F Abb.13 1. Anschlussrohr Heizwasservorlauf 3. Anschlussrohr Rücklaufeinschichtung Anschluss des Vitotrans anschließen. Anschluss des Vitotrans anschließen. 2. Anschlussrohr Heizwasserrücklauf 4. Rohre an die Speicheranschlüsse anschließen. Anschluss des Vitotrans anschließen.
-
Seite 17: Wärmedämmung Bei Vitocell Mit Vitotrans
Montageablauf Wärmedämmung bei Vitocell mit Vitotrans Wärmedämm-Mantel anbauen Hinweis Es dürfen keine Vliesreste durch die Speicheran- schlüsse in den Heizwasser-Pufferspeicher geraten. Abb.14... -
Seite 18: Wärmedämmung Schließen Und Abdeckleisten Anbauen
Montageablauf Wärmedämmung bei Vitocell mit Vitotrans (Fortsetzung) Hinweis 2. 4 Klippverschlüsse über und 2 Klippverschlüsse Für die folgenden Arbeiten sind 2 Personen erforder- hinter dem Vitotrans gleichmäßig verteilt anbauen. lich. 3. Die Klippverschlüsse bis zum Anschlag zusammen- 1. Auf Speicherrückseite: 6 Klippverschlüsse auf das schieben. - Seite 19 Montageablauf Wärmedämmung bei Vitocell mit Vitotrans (Fortsetzung) Abb.16 Typenschild (selbstklebend) 1. Vordere Wärmedämmung des Vitotrans anbauen. 3. Hintere Leiste an Wärmedämmung anbauen. 2. Wärmedämmung des Speichers nach vorn klopfen. 4. Typenschild aufkleben. Der Spaltenabstand zwischen Vitotrans und Spei- cher wird so verringert.
-
Seite 20: Deckel Anbauen
Montageablauf Wärmedämmung bei Vitocell mit Vitotrans (Fortsetzung) Deckel anbauen Abb.17 Viessmann Schriftzug... -
Seite 21: Speichertemperatursensor Einbauen
Montageablauf Speichertemperatursensor einbauen Hinweis Speichertemperatursensor liegt in der Verpackung der Regelung. Abb.18 Tauchhülsen bei 200 l Inhalt Tauchhülsen bei 400 l Inhalt Hinweis ■ Sensor nicht mit Isolierband umwickeln. ■ Sensor außen an der Andrückfeder der Sensorbe- festigung (nicht in der Kehle) so befestigen, dass er vorn mit der Feder abschließt. - Seite 22 Montageablauf Heizwasserseitig anschließen (Fortsetzung) 1. Alle Rohrleitungen mit lösbaren Verbindungen 3. Nach Befüllen des Speichers alle Anschlüsse auf anschließen. Dichtheit prüfen. 2. Vorlaufleitung mit Steigung verlegen und an höch- ster Stelle mit Entlüftungsventil versehen. Speicherbatterie in Reihenschaltung (Typ SVPA 400 l) Abb.19 Heizwasserrücklauf 3 (HR3) von den Heizkreisen Heizwasservorlauf 2 (HV2) vom Wärmeerzeuger...
-
Seite 23: Einzelteilliste
Einzelteilliste Bestellung von Einzelteilen Folgende Angaben sind erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Positionsnummer des Einzelteils (aus dieser Einzel- teilliste) Einzelteile ohne Abbildung Montage- und Serviceanleitung Sprühdosenlack Lackstift vitosilber Schriftzug Vitocell 100 Schriftzug VIESSMANN... -
Seite 24: Einzelteilliste Typ Svw (200 L)
Einzelteilliste Einzelteilliste Typ SVW (200 l) Abb.21... - Seite 25 Einzelteilliste Einzelteilliste Typ SVW (200 l) (Fortsetzung) Pos. Einzelteil Klemmbügel Sensorbefestigung Stopfen Abdeckung Thermometer 30 bis 120 °C Stellfuß Oberblech Flanschdämmung Schriftzug VIESSMANN (gebogen)
-
Seite 26: Einzelteilliste Typ Svpa (400 L)
Einzelteilliste Einzelteilliste Typ SVPA (400 l) Baugruppe Speicher Typ SVPA 400 l 0002 0001 0004 0005 0006 0003 Abb.22... - Seite 27 Einzelteilliste Einzelteilliste Typ SVPA (400 l) (Fortsetzung) Pos. Einzelteil 0001 Verschluss-Stopfen 0002 Klemmbügel 0003 Typenschild Vitocell 100-E SVPA 400L 0004 Sensorbefestigung 0005 Stellfuß 0006 Montage- und Serviceanleitung Vitocell 100-E...
-
Seite 28: Baugruppe Wärmedämmung Typ Svpa 400 L
Einzelteilliste Einzelteilliste Typ SVPA (400 l) (Fortsetzung) Baugruppe Wärmedämmung Typ SVPA 400 l 0001 0001 0002 0002 0009 0009 0004 0004 0005 0005 0006 0006 0006 0007 0007 0011 0011 0003 0003 0010 0010 0013 0013 0008 0008 0007 0012 0012 0014 0014... - Seite 29 Einzelteil 0001 Deckel 0002 Wärmedämm-Matte oben 0003 Wärmedämm-Mantel rechts 0004 Wärmedämm-Mantel links 0005 Abdeckkappe mit Schriftzug 0006 Schriftzug VIESSMANN 0007 Schriftzug Vitocell 100 0008 Abdeckleiste 0009 Abdeckleiste 0010 Thermometer 30 bis 120 °C 0011 Abdeckung Thermometer (grau) 0012 Rosette für Tauchhülse 0013 Klippverschluss (6 Stück)
- Seite 30 Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:...
-
Seite 31: Technische Daten
Technische Daten Technische Daten Speicher SVPA Inhalt Maße 1409 1524 Höhe Breite Länge Einbringmaß Gewicht Bereitschaftswärmeaufwand kWh/24 h 1,46 Nach DIN EN 12897:2006... -
Seite 32: Gültigkeitshinweis
– Mit Vitotrans............17 – Ohne Vitotrans............10 Potenzialausgleich............. 10 Produktinformation............5 Prüfdruck..............21 Zulässige Temperaturen..........21 Gültigkeitshinweis Herstell-Nr.: 7248307 7501369 7552963 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
