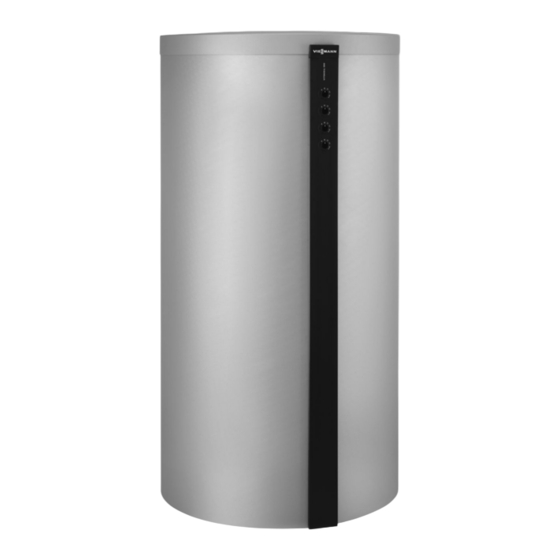

Viessmann Vitocell 100-E SVPB Montage- Und Serviceanleitung Für Die Fachkraft
Heizwasser-pufferspeicher 1500 und 2000
Vorschau ausblenden
Andere Handbücher für Vitocell 100-E SVPB:
- Montage- und serviceanleitung (56 Seiten) ,
- Montageanleitung (44 Seiten) ,
- Montage- und serviceanleitung für die fachkraft (24 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 100-E SVPB
Inhaltszusammenfassung für Viessmann Vitocell 100-E SVPB

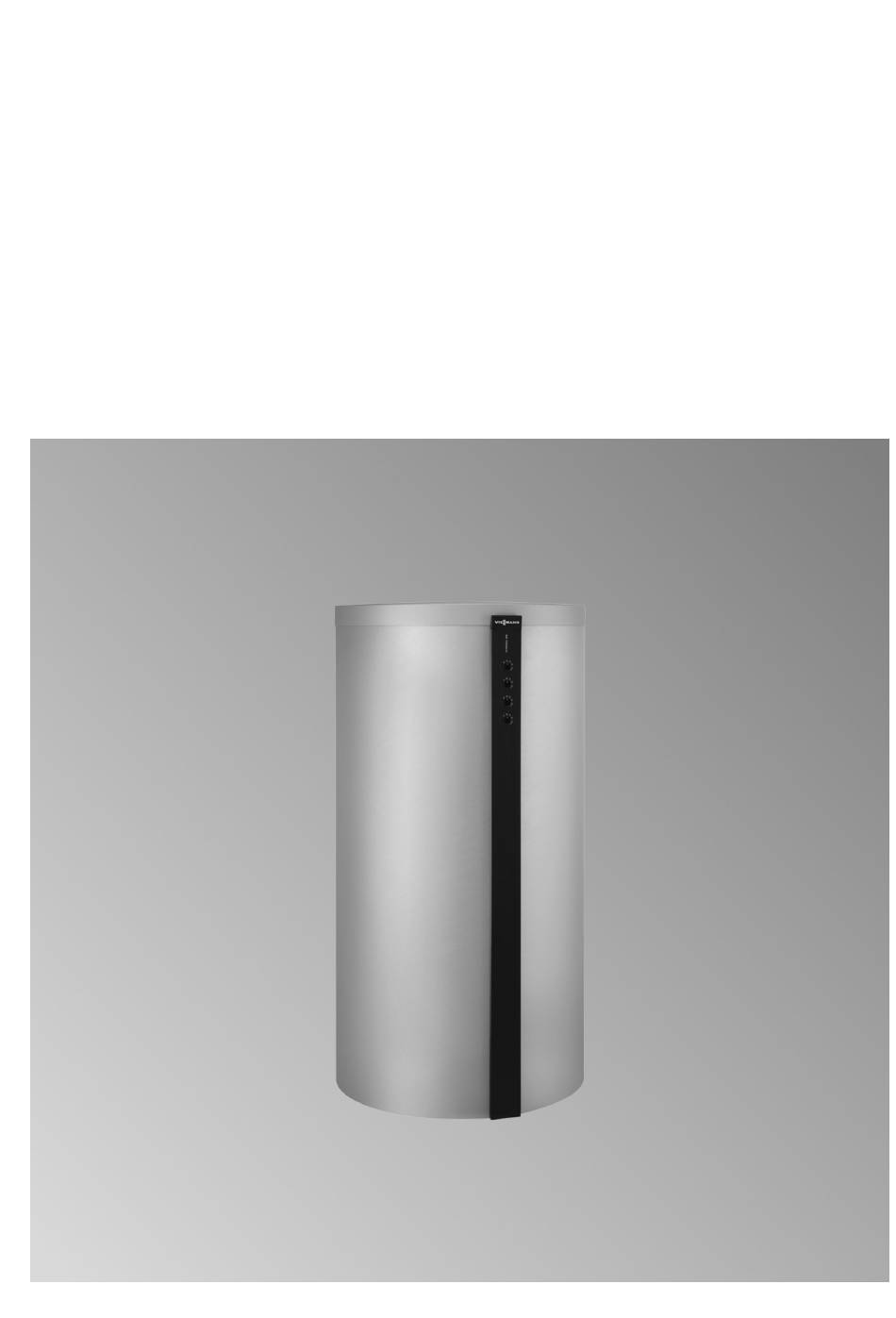

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocell 100-E Typ SVPB Heizwasser-Pufferspeicher 1500 und 2000 l VITOCELL 100-E Bitte aufbewahren! 6137253 DE 4/2020...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
Sturz führen. Während Montage- und War- ■ tungsarbeiten den Boden sauber und trocken halten. Rutschfeste Schuhe tragen. ■ Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden. - Seite 4 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zuge- lassener Komponenten sowie nicht genehmigte Änderungen und Umbauten können die Sicherheit beeinträchtigen und die Gewähr- leistung einschränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Anlagenbeispiele ................■ Ersatzteillisten ..................■ Montagevorbereitung Anschlüsse .................... Aufstellung ..................... Montageablauf Heizwasser-Pufferspeicher ausrichten ..........Thermometerfühler und Speichertemperatursensoren anbauen ... 10 2-teilige Wärmedämmung anbauen ............11 Wärmedämm-Mäntel anbauen ............ -
Seite 6: Information Entsorgung Der Verpackung
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 7: Bestimmungsgemäße Verwendung
Geeignet für Anlagen nach EN 12828 und DIN 4753. speicherung in Verbindung mit Wärmepumpen, Solar- ■ Inhalt: 1500 oder 2000 l anlagen, Festbrennstoffkesseln und Wärmerückgewin- nung. Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann- schemes.com. Ersatzteillisten Informationen zu Ersatzteilen finden Sie unter www.viessmann.com/etapp oder in der Viessmann Ersatzteil-App. -
Seite 8: Montagevorbereitung Anschlüsse
Montagevorbereitung Anschlüsse Abb. 2 Rückseite Abb. 1 Vorderseite Heizwasservorlauf 1 max. 4 Thermometer (Zubehör) Heizwasservorlauf 2/Heizwasserrücklauf 1 Heizwasserrücklauf 2 Heizwasserrücklauf 3 Befestigung Thermometerfühler (unter der Wärme- dämmung) Klemmsystem für Speichertemperatursensor 1 (hinter der Wärmedämmung) Befestigung Thermometerfühler (unter der Wärme- dämmung) Klemmsystem für Speichertemperatursensor 2 und Thermometerfühler (hinter der Wärmedämmung) Klemmsystem für Speichertemperatursensor 3 und... -
Seite 9: Montageablauf
Montageablauf Heizwasser-Pufferspeicher ausrichten Hinweis Nicht benötigte Anschlüsse mit Kappen verschließen. Abb. 3 Typenschild 3 Stellfüße 3. Stellfüße bis zum Anschlag in die Standfüße ein- schrauben. Speicherkörper mit Stellfüßen ausrich- ten. Hinweis Zum Ausrichten des Speicherkörpers nur einen oder zwei der Stellfüße verstellen. Mindestens einen der Stellfüße vollständig eingeschraubt lassen. -
Seite 10: Thermometerfühler Und Speichertemperatursensoren Anbauen
Montageablauf Thermometerfühler und Speichertemperatursensoren anbauen Abb. 5 1. Thermometerfühler (falls vorhanden) durch die 3. Muttern lösen. Abdeckleiste führen und Thermometer einstecken. 4. Klemmsystem auf die Gewindebolzen stecken und 2. Oberen Thermometerfühler durch die Aufhängeöse ausrichten. führen, bis zum Anschlag in den Klemmbügel ste- cken und Flügelmutter anziehen. -
Seite 11: 2-Teilige Wärmedämmung Anbauen
Montageablauf 2-teilige Wärmedämmung anbauen Wärmedämm-Mäntel anbauen Achtung Anzahl Klippverschlüsse je Speicherseite Die Wärmedämmung darf nicht mit offener 1500 l: 6 Stück Flamme in Berührung kommen. 2000 l: 9 Stück Vorsicht bei Löt- und Schweißarbeiten Hinweis Für die folgenden Arbeiten sind 2 Personen erforder- ■... -
Seite 12: Montageablauf 2-Teilige Wärmedämmung Anbauen
Montageablauf 2-teilige Wärmedämmung anbauen (Fortsetzung) Abdeckleisten anbauen Wärmedämm-Mantel durch Klopfen gleichmäßig an den Speicherkörper anlegen. Abb. 7 Typenschild Deckel anbauen Abb. 8 Viessmann Schriftzug... -
Seite 13: Wärmedämm-Mäntel Anbauen
Montageablauf 3-teilige Wärmedämmung anbauen Wärmedämm-Mäntel anbauen Achtung Anzahl Klippverschlüsse je linkes Kantenprofil Die Wärmedämmung darf nicht mit offener 1500 l: 6 Stück Flamme in Berührung kommen. 2000 l: 9 Stück Vorsicht bei Löt- und Schweißarbeiten Hinweis Für die folgenden Arbeiten sind 2 Personen erforder- ■... -
Seite 14: Montageablauf 3-Teilige Wärmedämmung Anbauen
Montageablauf 3-teilige Wärmedämmung anbauen (Fortsetzung) Abb. 10 1. Wärmedämm-Mantel Mitte zwischen die Speicher- 6. Nächsten Wärmedämm-Mantel am Speicherkörper anschlüsse schieben und an den Speicherkörper anlegen. anlegen. 7. Beide Wärmedämm-Mäntel mit den Klippver- 2. Klippverschlüsse auf linkes Kantenprofil des Wär- schlüssen verbinden. medämm-Mantels stecken. - Seite 15 Montageablauf 3-teilige Wärmedämmung anbauen (Fortsetzung) 9. Alle Klippverschlüsse bis zum Anschlag zusam- menschieben. Abb. 11...
-
Seite 16: Abdeckleisten Anbauen
Montageablauf 3-teilige Wärmedämmung anbauen (Fortsetzung) Abdeckleisten anbauen 1. Wärmedämm-Mantel durch Klopfen gleichmäßig an den Speicherkörper anlegen. 2. Für die Anschlüsse die perforierten Öffnungen an den Abdeckleisten ausschneiden. Abb. 12 Typenschild... -
Seite 17: Deckel Anbauen
Montageablauf 3-teilige Wärmedämmung anbauen (Fortsetzung) Deckel anbauen Abb. 13 Viessmann Schriftzug Vlies-Seite der Dämmung nach unten Heizwasserseitig anschließen Die Vitocell 100-E können in beliebiger Anzahl in Rei- Hinweis hen- oder Parallelschaltung zusammengeschlossen Lage der Anschlüsse siehe Seite 8. werden. Verbindungsleitungen und Entlüfter sind bau- seits zu stellen. -
Seite 18: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch:... -
Seite 19: Technische Daten
Technische Daten Produktkennwerte Vitocell 100-E Speicherinhalt 1500 2000 Wärmedämmung standard hocheffizient standard hocheffizient (2-teilig) (3-teilig) (2-teilig) (3-teilig) Bereitschaftswärmeaufwand kWh/24 h 4,55 nach EN 12897 bei 45 K Temperaturdiffe- renz Energieeffizienzklasse Abmessungen Länge ( mit Wärmedämmung 1310 1400 1310 1400 ■ ohne Wärmedämmung 1100 1100... -
Seite 20: Entsorgung
Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei munale Sammelstelle entsorgt werden. -
Seite 21: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt in Konstruktion und Betriebs- verhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen entspricht. Die vollständige Konformitätserklärung ist mit Hilfe der Herstell-Nr. -
Seite 22: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Anschließen, heizwasserseitig........17 Speicher aufstellen............8 Anschlüsse..............8 Speichertemperatursensoren........10 Stellfüße............... 9 Bestimmungsgemäße Verwendung......7 Betriebsdruck, zulässig..........17 Technische Daten............19 Temperatur, zulässig..........17 Thermometerfühler.............10 Heizwasserseitig anschließen........17 Zulässiger Betriebsdruck..........17 Potenzialausgleich............. 17 Zulässige Temperatur..........17 Produktinformation............7 Prüfdruck..............17... - Seite 24 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
