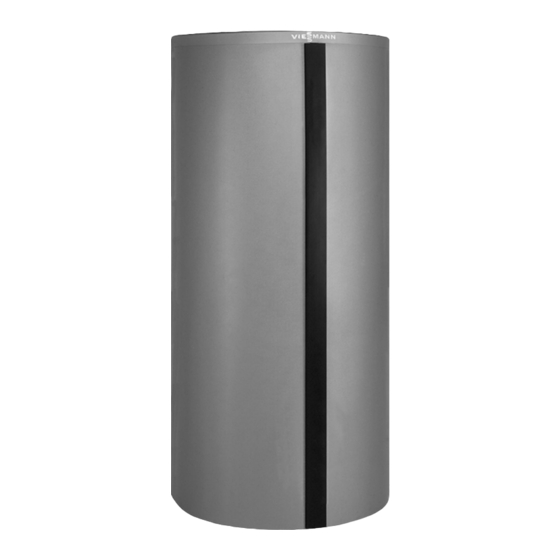

Viessmann Vitocell 100-E SVW Montage- Und Serviceanleitung
Heizwasser-pufferspeicher
Vorschau ausblenden
Andere Handbücher für Vitocell 100-E SVW:
- Montage- und serviceanleitung für die fachkraft (32 Seiten) ,
- Montage- und serviceanleitung (36 Seiten) ,
- Montage- und serviceanleitung (36 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

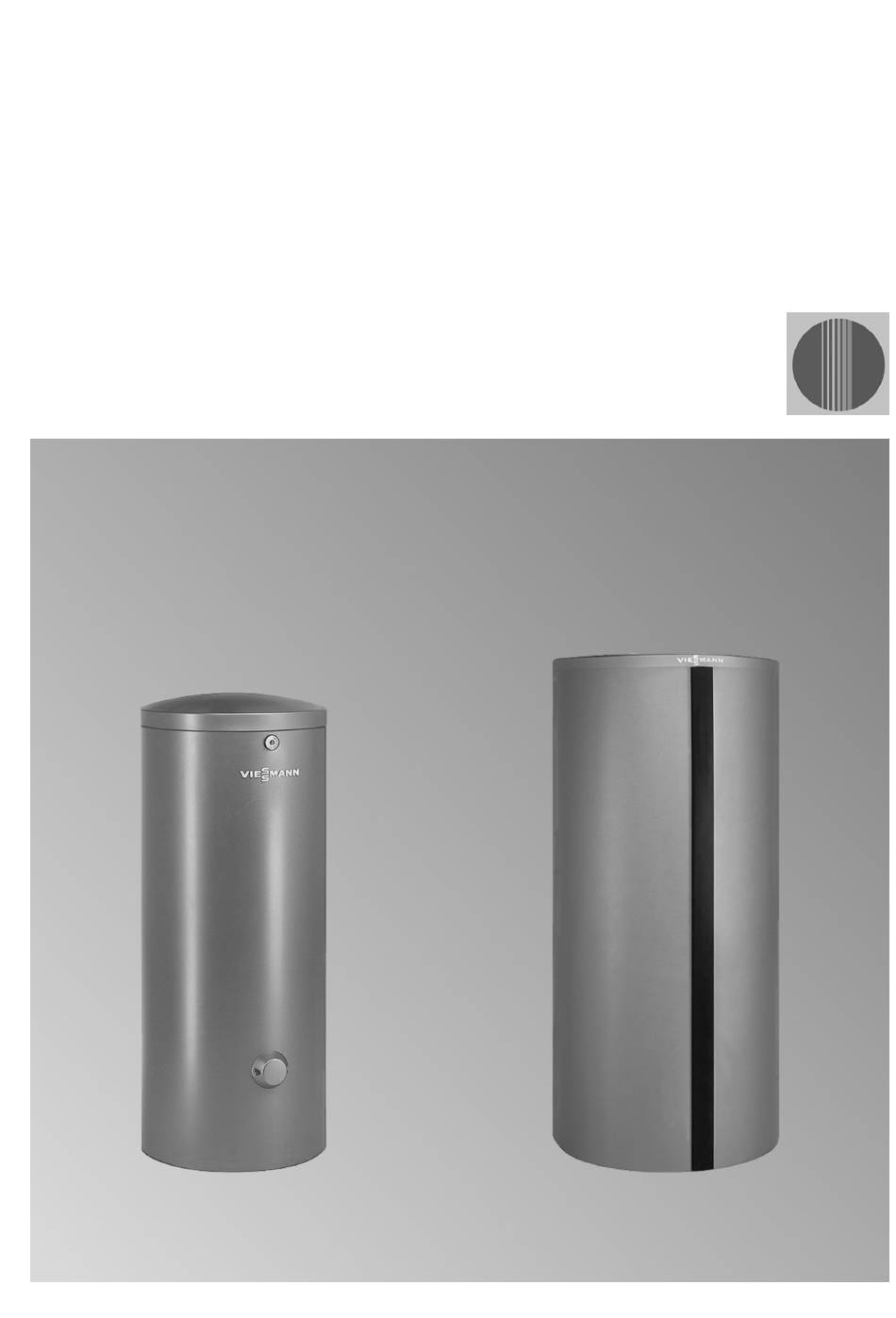

VIESMANN
Montage- und Serviceanleitung
für die Fachkraft
Vitocell 100-E/100-W
Typ SVW und SVP/SVPA
Heizwasser-Pufferspeicher
Vitocell 140-E/160-E
Typ SEIA und SESA
Solar-Pufferspeicher
Gültigkeitshinweise siehe letzte Seite
VITOCELL 100-E/100-W
VITOCELL 140-E/160-E
Bitte aufbewahren!
5600 248
9/2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann Vitocell 100-E SVW
Inhaltszusammenfassung für Viessmann Vitocell 100-E SVW
- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocell 100-E/100-W Typ SVW und SVP/SVPA Heizwasser-Pufferspeicher Vitocell 140-E/160-E Typ SEIA und SESA Solar-Pufferspeicher Gültigkeitshinweise siehe letzte Seite VITOCELL 100-E/100-W VITOCELL 140-E/160-E Bitte aufbewahren! 5600 248 9/2011...
- Seite 2 Vor den Arbeiten geerdete Objekte, z.B. Hei- zungs- oder Wasserrohre berühren, um die stati- sche Aufladung abzuleiten. Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicher- heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- ginalteile ersetzt werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Montagehinweise Produktinformation ................. Vitocell 100-E/100-W, Typ SVW (200 Liter Inhalt) ......■ Vitocell 100-E, Typ SVP/SVPA (400, 750 und 950 Liter Inhalt) ..■ Vitocell 140-E, Typ SEIA und Vitocell 160-E, Typ SESA (750 und ■ 950 Liter Inhalt) ................... Anschlüsse .................. -
Seite 4: Montagehinweise
Montagehinweise Produktinformation Vitocell 100-E/100-W, Typ SVW (200 Liter Inhalt) Speicher aus Stahl zur Heizwasserspeicherung in Ver- Geeignet für Anlagen nach EN 12828 und DIN 4753. bindung mit Wärmepumpen und Festbrennstoffkes- Vitocell 100-E: Farbe vitosilber seln, wahlweise mit Elektrobeheizung (Elektro-Heizein- Vitocell 100-W: Farbe weiß satz). - Seite 5 Montagehinweise Produktinformation (Fortsetzung) Entlüftung (EL) Heizwasservorlauf 1 (HV1) zu den Heizkreisen Tauchhülse 1 (SPR1) für Speichertemperatursensor Heizwasservorlauf 2 (HV2) vom Wärmeerzeuger Tauchhülse 2 (SPR2) für Speichertemperatursensor Heizwasserrücklauf 2 (HR2) von den Heizkreisen Heizwasserrücklauf 1 (HR1) zum Wärmeerzeuger Entleerung (E) Abb. 2 Rückseite Typ SVP (400 Liter Inhalt) Befestigung Thermometerfühler...
- Seite 6 Montagehinweise Produktinformation (Fortsetzung) Heizwasservorlauf 1 (HV1) zu den Heizkreisen/ Entlüftung (EL) Tauchhülse 1 (SPR1) für Speichertemperatursensor Heizwasservorlauf 2 (HV2) vom Wärmeerzeuger Tauchhülse 2 (SPR2) für Speichertemperatursensor Heizwasservorlauf 3 (HV3)/ Heizwasserrücklauf 1 (HR1) Tauchhülse (SPR3) für Speichertemperatursensor Heizwasserrücklauf 2 (HR2) von den Heizkreisen Heizwasserrücklauf 3 (HR3) zum Wärmeerzeuger/ Entleerung (E) Abb.
- Seite 7 Montagehinweise Produktinformation (Fortsetzung) Typ SVPA (750 und 950 Liter Inhalt) Befestigung Thermometerfühler Thermometer (TH) bis zu 4 Stück (Zubehör) Abb. 5 Vorderseite...
- Seite 8 Montagehinweise Produktinformation (Fortsetzung) Heizwasservorlauf 1 (HV1) zu den Heizkreisen/ Entlüftung (EL) Heizwasservorlauf 2 (HV2) vom Wärmeerzeuger Tauchhülse (SPR1) für Speichertemperatursensor Befestigung Thermometerfühler Tauchhülse 2 (SPR2) für Speichertemperatursensor und Thermometer- fühler Heizwasservorlauf 3 (HV3)/ Heizwasserrücklauf (HR1) Heizwasserrücklauf 2 (HR2) von den Heizkreisen Tauchhülse 3 (SPR3) für Speichertemperatursen- sor und Thermometerfühler Heizwasserrücklauf 3 (HR3)
- Seite 9 Montagehinweise Produktinformation (Fortsetzung) Typ SEIA und SESA (750 und 950 Liter Inhalt) Befestigung Thermometerfühler Thermometer (TH) bis zu 4 Stück Muffe für Elektro-Heizeinsatz (EHE) Abb. 7 Vorderseite...
- Seite 10 Montagehinweise Produktinformation (Fortsetzung) Heizwasservorlauf 1 (HV1) zu den Heizkreisen/ Entlüftung (EL) Heizwasservorlauf 2 (HV2) vom Wärmeerzeuger Tauchhülse (SPR1) für Speichertemperatursensor Befestigung Thermometerfühler Tauchhülse 2 (SPR2) für Speichertemperatursensor und Thermometer- fühler Heizwasservorlauf 3 (HV3)/ Heizwasserrücklauf (HR1) Heizwasserrücklauf 2 (HR2) von den Heizkreisen Tauchhülse 3 (SPR3) für Speichertemperatursensor und Themometer- fühler...
-
Seite 11: Montageablauf
Montageablauf Speicher aufstellen Achtung Zur Bedienung des Temperaturreglers (falls vorhan- ■ Um Materialschäden zu vermeiden, Pufferspei- den) ausreichenden Abstand zur Wand vorsehen. cher in einem frostgeschützten und zugfreien Um die Reinigung des Raumes zu erleichtern, den ■ Raum aufstellen. Speicher auf einen Sockel stellen. Andernfalls muss der Pufferspeicher, falls er Pufferspeicher mit Stellfüßen ausrichten. -
Seite 12: Potenzialausgleich Anschließen
Montageablauf Potenzialausgleich anschließen Potenzialausgleich nach den technischen Anschluss- Den Potenzialausgleich nach den technischen Vor- bedingungen (TAB) des örtlichen Energieversorgungs- schriften des örtlichen EWs und den SEV-Bestimmun- unternehmens und den VDE- Bestimmungen ausfüh- gen ausführen. ren. Wärmedämmung anbauen, Typ SVP Wärmedämm-Matte unten anbauen Abb. - Seite 13 Montageablauf Wärmedämmung anbauen, Typ SVP (Fortsetzung) Abb. 11 Hinweis 2. Auf Speichervorderseite: 6 Klippverschlüsse auf Für die folgenden Arbeiten sind 2 Personen erforder- das Kantenprofil des rechten und linken Wärme- lich. dämm-Mantels stecken 1. Auf Speicherrückseite: 6 Klippverschlüsse auf das 3.
-
Seite 14: Thermometer, Thermometerfühler Und Abdeckleisten Anbauen
Montageablauf Wärmedämmung anbauen, Typ SVP (Fortsetzung) Thermometer, Thermometerfühler und Abdeckleisten anbauen Abb. 12 Typenschild (selbstklebend) Wärmedämm-Mantel durch Klopfen gleichmäßig an Hinweis den Speicherkörper anlegen. Fühler des Thermometers bis zum Anschlag in den Klemmbügel am oberen Boden einschieben und Flü- gelmutter anziehen. -
Seite 15: Deckel Anbauen
Montageablauf Wärmedämmung anbauen, Typ SVP (Fortsetzung) Deckel anbauen Abb. 13 Viessmann-Schriftzug Wärmedämmung anbauen, Typ SVPA Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißarbeiten. -
Seite 16: Wärmedämm-Matte Unten Anbauen Und Speicher Ausrichten
Montageablauf Wärmedämmung anbauen, Typ SVPA (Fortsetzung) Wärmedämm-Matte unten anbauen und Speicher ausrichten Abb. 14 Typenschild 3 Stellfüße Stellfüße bis zum Anschlag in die Standfüße ein- Hinweis schrauben und Speicher mit Stellfüßen ausrichten. Stellfüße nicht über 35 mm Gesamtlänge herausdre- hen. -
Seite 17: Thermometerfühler Anbauen (Falls Vorhanden)
Montageablauf Wärmedämmung anbauen, Typ SVPA (Fortsetzung) Thermometerfühler anbauen (falls vorhanden) Abb. 15 1. Thermometerfühler durch die Abdeckleiste führen 4. Je nach Anbringungsort Thermometerfühler im und Thermometer einstecken. Klemmbügel befestigen oder Fühlerbefestigung aus der Tauchhülse ziehen. 2. Oberen Thermometerfühler durch die Aufhängeöse führen, bis zum Anschlag in den Klemmbügel ste- 5. -
Seite 18: Wärmedämm-Mantel Anbauen
Montageablauf Wärmedämmung anbauen, Typ SVPA (Fortsetzung) Wärmedämm-Mantel anbauen Hinweis Es dürfen keine Vliesreste durch die Speicheranschlüsse in den Speicher geraten. Abb. 16 Hinweis 3. Die Klippverschlüsse auf der Speicherrückseite bis Für die folgenden Arbeiten sind 2 Personen erforder- zum Anschlag zusammenschieben. lich. -
Seite 19: Abdeckleisten Anbauen
Montageablauf Wärmedämmung anbauen, Typ SVPA (Fortsetzung) Abdeckleisten anbauen Abb. 17 Typenschild (selbstklebend) Wärmedämm-Mantel durch Klopfen gleichmäßig an den Speicherkörper anlegen. -
Seite 20: Deckel Anbauen
Montageablauf Wärmedämmung anbauen, Typ SVPA (Fortsetzung) Deckel anbauen Abb. 18 Viessmann-Schriftzug Wärmedämmung anbauen, Typ SEIA und SESA Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißarbeiten. -
Seite 21: Wärmedämm-Matte Unten Anbauen Und Speicher Ausrichten
Montageablauf Wärmedämmung anbauen, Typ SEIA und SESA (Fortsetzung) Wärmedämm-Matte unten anbauen und Speicher ausrichten Abb. 19 Beipack mit Typenschild Beipack mit 3 Stellfüßen Stellfüße bis zum Anschlag in die Standfüße ein- Falls kein Elektro-Heizeinsatz eingebaut wird, die vor- schrauben und Speicher mit Stellfüßen ausrichten. dere Muffe mit beiliegendem Stopfen R 1 eindichten. -
Seite 22: Thermometerfühler Anbauen (Falls Vorhanden)
Montageablauf Wärmedämmung anbauen, Typ SEIA und SESA (Fortsetzung) Thermometerfühler anbauen (falls vorhanden) Abb. 20 1. Thermometerfühler durch die Abdeckleiste führen 4. Je nach Anbringungsort Thermometerfühler im und Thermometer einstecken. Klemmbügel befestigen oder Fühlerbefestigung aus der Tauchhülse ziehen. 2. Oberen Thermometerfühler durch die Aufhängeöse führen, bis zum Anschlag in den Klemmbügel ste- 5. -
Seite 23: Wärmedämm-Mantel Anbauen
Montageablauf Wärmedämmung anbauen, Typ SEIA und SESA (Fortsetzung) Wärmedämm-Mantel anbauen Hinweis Es dürfen keine Vliesreste durch die Speicheranschlüsse in den Speicher geraten. Abb. 21 Hinweis 2. Auf Speichervorderseite: 6 Klippverschlüsse auf Für die folgenden Arbeiten sind 2 Personen erforder- das Kantenprofil des rechten und linken Wärme- lich. -
Seite 24: Abdeckleiste Anbauen
Montageablauf Wärmedämmung anbauen, Typ SEIA und SESA (Fortsetzung) Abdeckleiste anbauen Abb. 22 Typenschild (selbstklebend) Wärmedämm-Mantel durch Klopfen gleichmäßig an den Speicherkörper anlegen. -
Seite 25: Deckel Anbauen
Montageablauf Wärmedämmung anbauen, Typ SEIA und SESA (Fortsetzung) Deckel anbauen Abb. 23 Viessmann-Schriftzug... -
Seite 26: Speichertemperatursensor Einbauen
Montageablauf Speichertemperatursensor einbauen Hinweis Speichertemperatursensor liegt in der Verpackung der Regelung. Abb. 24 Tauchhülsen bei 200 Liter Inhalt Tauchhülsen bei 400 Liter Inhalt Tauchhülsen bei 750 und 950 Liter Inhalt Hinweis Sensor nicht mit Isolierband umwickeln. ■ Sensor außen an der Andrückfeder der Sensorbe- ■... -
Seite 27: Solarseitige Entlüftung Einbauen, Typ Seia Und Sesa
Montageablauf Solarseitige Entlüftung einbauen, Typ SEIA und SESA Abb. 25 1. Wellschlauch in Winkel einschieben. 3. Wellschlauch in Solarvorlauf einschieben und Win- kel mit Dichtung (flachdichtend) verschrauben. 2. Entlüftungsstopfen in Winkel einschrauben. Heizwasserseitig anschließen, Typ SVPA Die Heizwasser-Pufferspeicher, Typ SVPA, können in beliebiger Anzahl in Reihen- oder Parallelschaltung zusam- mengeschlossen werden. - Seite 28 Montageablauf Heizwasserseitig anschließen, Typ SVPA (Fortsetzung) Speicherbatterie in Reihenschaltung (Typ SVPA, 750 und 950 Liter Inhalt) Abb. 26 Heizwasserrücklauf 3 (HR3) Heizwasservorlauf 2 (HV2) von den Heizkreisen vom Wärmeerzeuger Heizwasserrücklauf 4 (HR4) Entlüftung (EL) zum Wärmeerzeuger Entleerung (E) Heizwasservorlauf 1 (HV1) zu den Heizkreisen Speicherbatterie in Parallelschaltung (Typ SVPA, 750 und 950 Liter Inhalt) Abb.
-
Seite 29: Heizwasserseitig Anschließen, Typ Seia Und Sesa
Montageablauf Heizwasserseitig anschließen, Typ SEIA und SESA Temperaturregler und Sicherheitstemperaturbegren- ■ zer so einstellen, dass die Heizwassertemperatur im Speicher 110 C nicht überschreitet. º Alle Rohrleitungen mit lösbaren Verbindungen ■ anschließen. Zulässige Temperaturen solarseitig: ° heizwasserseitig: ° Zulässiger Betriebsdruck solarseitig: 10 bar heizwasserseitig: 3 bar... -
Seite 30: Einzelteilliste Typ Svw
001 Klemmbügel 002 Sensorbefestigung 003 Stopfen R 1 ½ 004 Abdeckung für Stopfen R 1 ½ 005 Thermometer 007 Stellfuß 008 Oberblech 009 Flanschdämmung 010 Viessmann-Schriftzug Einzelteile ohne Abbildung 020 Montage- und Serviceanleitung 024 Sprühdosenlack 025 Lackstift Typenschild Abb. 28... -
Seite 31: Einzelteilliste Typ Svp
003 Wärmedämm-Matte unten 004 Abdeckleiste vorn 005 Abdeckleiste hinten 006 Wärmedämm-Mantel links 007 Wärmedämm-Mantel rechts 008 Klemmbügel 009 Sensorbefestigung 010 Stellfuß 011 Thermometer 012 Viessmann-Schriftzug 018 Klippverschluss (6 Stück) 019 Rosette Einzelteile ohne Abbildung 030 Montage- und Serviceanleitung Typenschild Abb. 29... -
Seite 32: Einzelteilliste Typ Svpa
005 Abdeckleiste hinten 006 Wärmedämm-Mantel links 007 Wärmedämm-Mantel rechts 008 Klemmbügel 009 Sensorbefestigung 010 Stellfuß 011 Thermometer (falls vorhanden) 012 Viessmann-Schriftzug 014 Abdeckung Thermometer 018 Klippverschluss (6 Stück) 019 Rosette Einzelteile ohne Abbildung 030 Montage- und Serviceanleitung Typenschild Abb. 30... -
Seite 33: Einzelteilliste Typ Seia
005 Abdeckleiste hinten 006 Wärmedämm-Mantel links 007 Wärmedämm-Mantel rechts 008 Klemmbügel 009 Sensorbefestigung 010 Stellfuß 011 Thermometer (falls vorhanden) 012 Viessmann-Schriftzug 013 Stopfen R 1 ½ 014 Abdeckung Thermometer 015 Winkelstück mit Dichtung 016 Entlüftungsschlauch 017 Entlüftungsstopfen 018 Klippverschluss (6 Stück) -
Seite 34: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 35: Produktkennwerte
Produktkennwerte Produktkennwerte Vitocell 100-E/100-W SVPA SVPA Speicherinhalt Bereitschafts-Wärmeaufwand kWh/24 h bei 45 K Temperaturdifferenz Vitocell 140-E/160-E SEIA SESA Speicherinhalt Bereitschafts-Wärmeaufwand kWh/24 h 1,63 1,67 1,63 1,67 bei 45 K Temperaturdifferenz (Volumenbereitschaftsteil) (Volumen Solarteil) Normkennwert... -
Seite 36: Zubehör
Zubehör Technische Daten Elektro-Heizeinsatz Nur bei folgenden Speichern: Vitocell 100-E/100-W, Typ SVW (200 Liter) ■ Vitocell 140 E, Typ SEIA (750 und 950 Liter) – ■ Vitocell 160 E, Typ SESA (750 und 950 Liter) – ■ Nennleistung bei Normalbetrieb Nennspannung 3/N/PE 400 V / 50 Hz Nennstrom... -
Seite 37: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitocell 140-E und Vitocell 160-E mit den folgenden Normen übereinstimmt: DIN 4753 DIN EN 12897 AD2000-Merkblätter Dieses Produkt wird mit -0036 gekennzeichnet gemäß den Bestimmungen folgender Richtlinie: 97/23/EG Angaben gemäß... -
Seite 40: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr. (siehe Typenschild) 7248307 7453002 7453003 7453004 7453005 7453006 7453007 7459899 7501369 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
