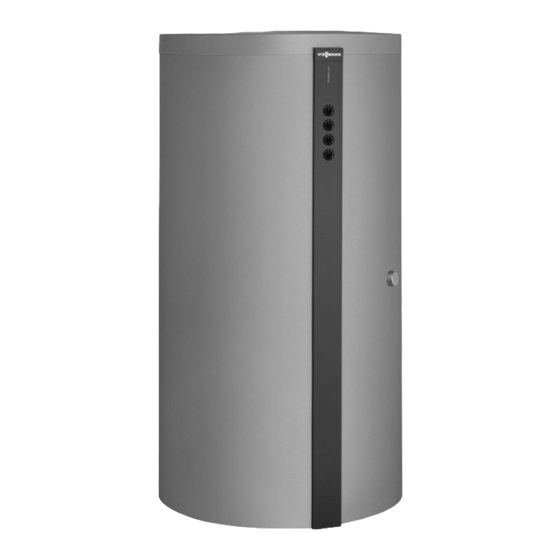

Viessmann Vitocell 140-E SEIC Montage- Und Serviceanleitung
Solar-pufferspeicher
Vorschau ausblenden
Andere Handbücher für Vitocell 140-E SEIC:
- Montage- und serviceanleitung für die fachkraft (40 Seiten) ,
- Montage- und serviceanleitung (56 Seiten) ,
- Montageanleitung (44 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 140-E SEIC
Inhaltszusammenfassung für Viessmann Vitocell 140-E SEIC

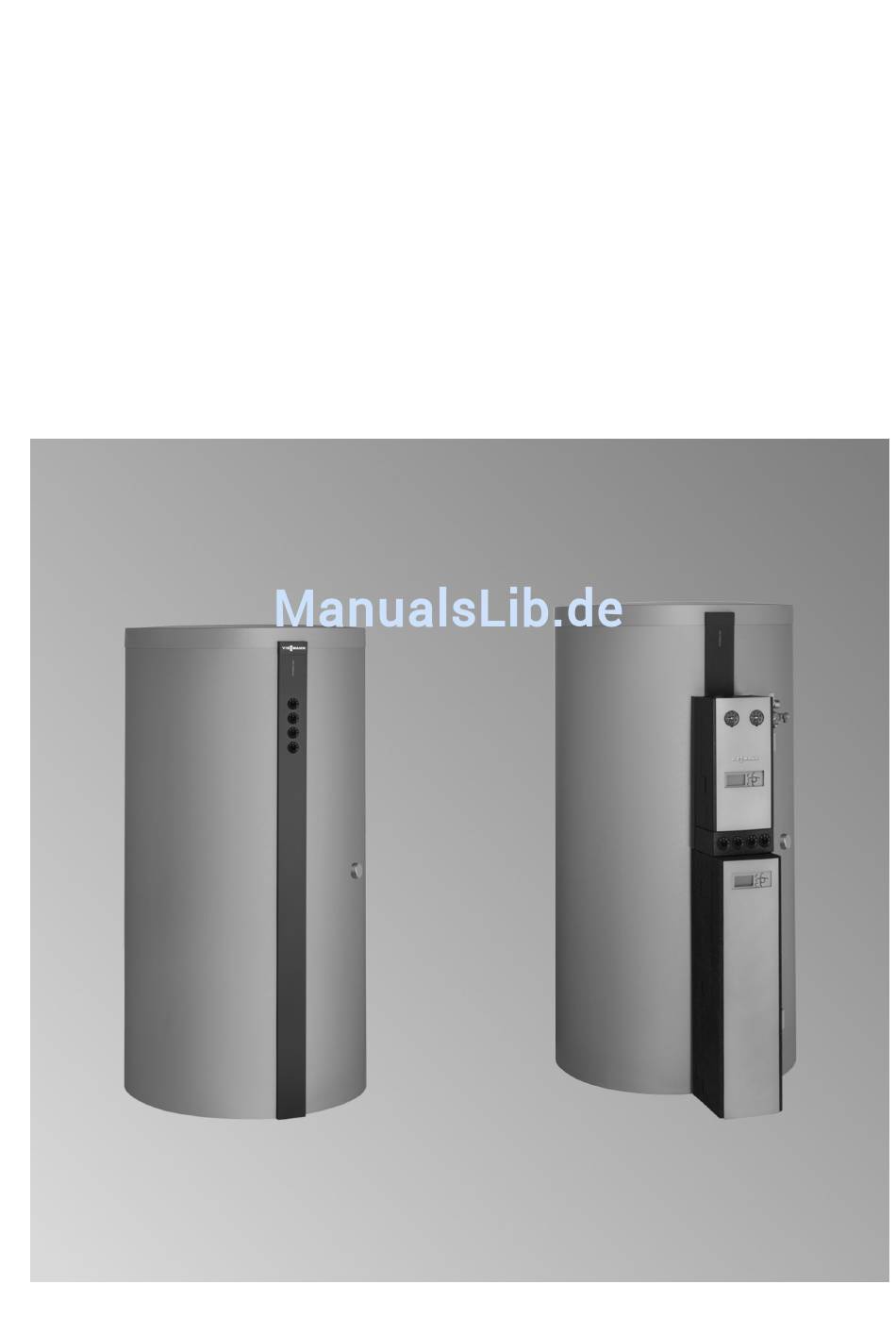

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocell 140-E/160-E Typ SEIC Typ SESB Solar-Pufferspeicher Gültigkeitshinweise siehe letzte Seite VITOCELL 140-E/160-E Bitte aufbewahren! 5684 733 1/2016...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Vor den Arbeiten geerdete Objekte, z. B. Hei- zungs- oder Wasserrohre berühren, um die sta- tische Aufladung abzuleiten. Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicher- heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- ginalteile ersetzt werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. 2. Montagevorbereitung Anschlüsse .................... Hinweise zur Aufstellung ............... Speicher mit Elektro-Heizeinsatz aufstellen ........■ 3. Montageablauf Speicher ohne angebaute Solar-Divicon ..........Aufstellen und ausrichten ..............■... -
Seite 4: Information
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 5: Bestimmungsgemäße Verwendung
Information Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Darüber hinausgehende Verwendung ist vom Herstel- nen Systemen gemäß EN 12828 / DIN 1988 bzw. ler fallweise freizugeben. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- Fehlgebrauch des Gerätes bzw. -
Seite 6: Montagevorbereitung
Montagevorbereitung Anschlüsse Vorderseite Rückseite Ansicht ohne Solar-Divicon (Zubehör) Befestigung Thermometerfühler (unter der Wärme- Heizwasservorlauf 1 zu den Heizkreisen/Entlüftung dämmung) Heizwasservorlauf 2 vom Wärmeerzeuger Thermometer (bis zu 4 Stück) Klemmsystem für Speichertemperatursensor (hinter Heizwasservorlauf G 1 der Wärmedämmung) Rücklaufeinschichtung G 1 Befestigung Thermometerfühler (hinter der Wärme- Heizwasserrücklauf G 1 dämmung) -
Seite 7: Hinweise Zur Aufstellung
Montagevorbereitung Hinweise zur Aufstellung Achtung Zur Bedienung des Temperaturreglers (falls vorhan- ■ Frosteinwirkung kann zu Materialschäden füh- den) ausreichenden Abstand zur Wand vorsehen. ren. ■ Um die Reinigung des Raums zu erleichtern, den Heizwasser-Pufferspeicher in einem frostge- Heizwasser-Pufferspeicher auf einen Sockel stellen. schützten und zugfreien Raum aufstellen. -
Seite 8: Montageablauf
Montageablauf Speicher ohne angebaute Solar-Divicon Montage für Ausführung mit angebauter Solar-Divicon (Zubehör) siehe Seite 16. Aufstellen und ausrichten Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißarbeiten Abb. 2 Beutel mit Typenschild Beutel mit 3 Stellfüßen 3. -
Seite 9: Thermometerfühler (Falls Vorhanden) Und Speichertemperatursensor Anbauen
Montageablauf Speicher ohne angebaute Solar-Divicon (Fortsetzung) Thermometerfühler (falls vorhanden) und Speichertemperatursensor anbauen Abb. 3 1. Thermometerfühler durch die Abdeckleiste führen 6. Muttern festziehen. und Thermometer einstecken. 7. Je nach Anbringungsort: Thermometerfühler im 2. Oberen Thermometerfühler durch die Aufhängöse Klemmbügel befestigen oder in den Klemmsyste- führen. -
Seite 10: Vitotrans Anbauen
Montageablauf Speicher ohne angebaute Solar-Divicon (Fortsetzung) Vitotrans anbauen Abb. 4 Abb. 5 1. Bolzen am Speicher anbauen. 3. Muttern handfest auf Bolzen schrauben. 2. Station anbauen. -
Seite 11: Speicher Ohne Angebaute Solar-Divicon
Montageablauf Speicher ohne angebaute Solar-Divicon (Fortsetzung) DE F Abb. 6 1. Anschlussrohr Heizwasservorlauf an Anschluss 3. Anschlussrohr Rücklaufeinschichtung des Vitotrans anschließen. Anschluss des Vitotrans anschließen. 2. Anschlussrohr Heizwasserrücklauf 4. Rohre an die Speicheranschlüsse anschrauben. Anschluss des Vitotrans anschließen. -
Seite 12: Wärmedämm-Mantel Anbauen
Montageablauf Speicher ohne angebaute Solar-Divicon (Fortsetzung) Wärmedämm-Mantel anbauen Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißarbeiten Hinweis Für die folgenden Arbeiten sind 2 Personen erforder- ■ lich. ■ Vliesreste dürfen nicht durch die Speicheran- schlüsse in den Speicher geraten. -
Seite 13: Abdeckleisten Anbauen
Montageablauf Speicher ohne angebaute Solar-Divicon (Fortsetzung) Abdeckleisten anbauen Abb. 8 1. Muttern an den Bolzen festschrauben. 3. Hintere Wärmedämmung des Vitotrans einstecken. Dabei Nut in der Wärmedämmung beachten. 2. Abdeckleiste anbauen. Ausführung mit Vitotrans: Abdeckleiste am Schlitz trennen und oberes Teil anbauen. - Seite 14 Montageablauf Speicher ohne angebaute Solar-Divicon (Fortsetzung) Abb. 9 Dargestellt Vitocell 100-E, Typ SEIC, 600 l Typenschild 1. Vordere Wärmedämmung des Vitotrans anbauen. 3. Hintere Abdeckleiste an Wärmedämmung anbauen. 2. Wärmedämmung des Speichers nach vorn klopfen. 4. Typenschild aufkleben. Der Spaltenabstand zwischen Vitotrans und Spei- cher wird so verringert.
-
Seite 15: Deckel Anbauen
Montageablauf Speicher ohne angebaute Solar-Divicon (Fortsetzung) Deckel anbauen Abb. 10 Viessmann Schriftzug Solarseitige Entlüftung einbauen Abb. 11 1. Wellschlauch in Winkel einschieben. 3. Wellschlauch in Solarvorlauf einschieben und Win- kel mit Dichtung (flachdichtend) verschrauben. 2. Entlüftungsstopfen in Winkel einschrauben. Tropfschlauch des Entlüfters in ein Gefäß verlegen. -
Seite 16: Speicher Mit Angebauter Solar Divicon
Montageablauf Speicher mit angebauter Solar Divicon Aufstellen und ausrichten Abb. 12 Beutel mit Typenschild Beutel mit 3 Stellfüßen 3. Stellfüße bis zum Anschlag in die Standfüße ein- 5. Falls kein Elektro-Heizeinsatz eingebaut wird, die schrauben und Speicher mit Stellfüßen ausrichten. vordere Muffe mit beiliegendem Stopfen R1 ein- ½... -
Seite 17: Trägerblech Anbauen
Montageablauf Speicher mit angebauter Solar Divicon (Fortsetzung) Trägerblech anbauen Abb. 13... -
Seite 18: Solarseitige Anschlüsse Erstellen
Montageablauf Speicher mit angebauter Solar Divicon (Fortsetzung) Solarseitige Anschlüsse erstellen Abb. 14 1. Untere Rohre abbauen. 3. Rohre anbauen. 2. Rohre bis zum Anschlag an den vorderen Stellfuß nach vorn drehen. -
Seite 19: Speicher Mit Angebauter Solar Divicon
Montageablauf Speicher mit angebauter Solar Divicon (Fortsetzung) Abb. 15 1. Wellschlauch in Winkel einschieben. 4. Rohr Solarvorlauf anbauen. 2. Entlüftungsstopfen in Winkel einschrauben. 5. Rohr Solarrücklauf anbauen. 3. Wellschlauch in Solarvorlauf einschieben und Win- kel mit Dichtung (flachdichtend) verschrauben. -
Seite 20: Solar-Divicon Anbauen
Montageablauf Speicher mit angebauter Solar Divicon (Fortsetzung) Solar-Divicon anbauen Montageanleitung Solar-Divicon Achtung Elektrische Leitungen können durch heiße Bau- teile beschädigt werden. Für ausreichenden Wärmeschutz zwischen elektrischen Leitungen und wärmeführenden Rohren sorgen. Abb. 16 Solar-Divicon solarseitig anschließen und Dichtheit prüfen Achtung Solarseitig Nach Anbau der Wärmedämmung und des Wär- Zulässige Temperatur... -
Seite 21: Wärmedämmdeckel Anbauen
Montageablauf Speicher mit angebauter Solar Divicon (Fortsetzung) 1. Alle Rohrleitungen mit lösbaren Verbindungen 3. Alle solarseitigen Verschraubungen auf Dichtheit anschließen. prüfen, einschließlich der Anschlüsse auf der Spei- cherunterseite. 2. Anlage solarseitig befüllen. Serviceanleitung Sonnenkollektor Wärmedämmdeckel anbauen Abb. 17... -
Seite 22: Thermometerfühler (Falls Vorhanden) Und Speichertemperatursensor Anbauen
Montageablauf Speicher mit angebauter Solar Divicon (Fortsetzung) Thermometerfühler (falls vorhanden) und Speichertemperatursensor anbauen Abb. 18 1. Thermometerfühler durch die Halterung führen und 6. Muttern festziehen. Thermometer einstecken. 7. Je nach Anbringungsort: Thermometerfühler im 2. Oberen Thermometerfühler durch die Aufhängöse Klemmbügel befestigen oder in den Klemmsyste- führen. -
Seite 23: Vitotrans Anbauen
Montageablauf Speicher mit angebauter Solar Divicon (Fortsetzung) Vitotrans anbauen Abb. 19 Abb. 20 1. Bolzen am Speicher anbauen. 3. Muttern handfest auf Bolzen schrauben. 2. Station anbauen. -
Seite 24: Wärmedämm-Mantel Anbauen
Montageablauf Speicher mit angebauter Solar Divicon (Fortsetzung) DE F Abb. 21 1. Anschlussrohr Heizwasservorlauf an Anschluss 3. Anschlussrohr Rücklaufeinschichtung des Vitotrans anschließen. Anschluss des Vitotrans anschließen. 2. Anschlussrohr Heizwasserrücklauf 4. Rohre an die Speicheranschlüsse anschließen. Anschluss des Vitotrans anschließen. Wärmedämm-Mantel anbauen Achtung Hinweis Die Wärmedämmung darf nicht mit offener... - Seite 25 Montageablauf Speicher mit angebauter Solar Divicon (Fortsetzung) Abb. 22 1. Auf Speicherrückseite: 6 Klippverschlüsse auf das 3. Die Klippverschlüsse bis zum Anschlag zusammen- Kantenprofil des rechten und linken Wärmedämm- schieben. Mantels stecken. Wärmedamm-Mantel um den Speicherkörper legen. 4. Elektro-Heizeinsatz-EHE einbauen oder Loch mit Abdeckhaube verschließen.
-
Seite 26: Abdeckleisten Anbauen
Montageablauf Speicher mit angebauter Solar Divicon (Fortsetzung) Abdeckleisten anbauen Abb. 23 Dargestellt Vitocell 100-E, Typ SEIC, 600 l Typenschild 1. Muttern an den Bolzen festschrauben. 5. Typenschild aufkleben. 2. Vordere Wärmedämmung des Vitotrans anbauen. 6. Wärmedämmung nach vorn klopfen. Spaltenab- stand zu den angebauten Stationen wird so verrin- 3. -
Seite 27: Deckel Anbauen
Montageablauf Speicher mit angebauter Solar Divicon (Fortsetzung) Deckel anbauen Abb. 24 Abdeckkappe Heizwasserseitig anschließen ■ Temperaturregler und Sicherheitstemperaturbegren- Hinweis zer so einstellen, dass die Heizwassertemperatur im Lage der Anschlüsse siehe Seite 6. Heizwasser-Pufferspeicher 110 °C nicht überschrei- tet. 1. Vorlaufleitungen mit Steigung verlegen. An höch- Alle Rohrleitungen mit lösbaren Verbindungen ster Stelle mit Entlüftungsventil versehen. -
Seite 28: Potenzialausgleich Anschließen
Montageablauf Potenzialausgleich anschließen Potenzialausgleich nach den technischen Anschluss- bedingungen (TAB) des örtlichen Energieversorgungs- unternehmens und den VDE-Bestimmungen ausfüh- ren. : Den Potenzialausgleich nach den technischen Vorschriften des örtlichen EWs und den SEV Bestim- mungen ausführen. -
Seite 29: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Solarseitig entlüften Abb. 25 1. Klippverschlüsse öffnen und auseinander ziehen. 2. Wärmedämmung leicht zur Seite ziehen. Am Entlüf- tungsstopfen solarseitig entlüften. 3. Wärmedämmung wieder schließen. Hintere Wärmedämmung des Vitotrans einstecken. Dabei Nut in der Wärmedämmung beachten. Hinweis Falls weiße Knicke in der Oberfläche der Wärmedäm- mung entstehen, können die weißen Stellen mit heißer Luft (z. - Seite 30 Erstinbetriebnahme, Inspektion, Wartung Solarseitig entlüften (Fortsetzung)
-
Seite 31: Einzelteillisten
Einzelteillisten Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb. 26 Typenschild Speicher Wärmedämmung Verrohrungs-Set (Zubehör) -
Seite 32: Wärmedämmung
Einzelteillisten Wärmedämmung 0006 0004 0014 0003 0010 0012 0014 0002 0012 0007 0014 0001 0005 0011 0013 0008 0016 0009 0015 Abb. 27 Dargestellt Vitocell 100-E, Typ SEIC, 750 l... - Seite 33 Einzelteillisten Wärmedämmung (Fortsetzung) Pos. Bezeichnung 0001 Klippverschluss (6 Stück) 0002 Wärmedämm-Mantel rechts 0003 Wärmedämm-Mantel links 0004 Wärmedämm-Matte oben 0005 Wärmedämm-Matte unten 0006 Deckel 0007 Abdeckleiste vorn 0008 Abdeckung Thermometer, Grau 0009 Thermometer 30 bis 120 °C 0010 Abdeckleiste hinten 0011 Rosette (2 Stück) 0012 Abdeckkappe mit Schriftzug...
-
Seite 34: Speicher
Einzelteillisten Speicher 0002 0007 0011 0003 0009 0001 0010 0006 0004 0005 0008 Abb. 28... - Seite 35 Einzelteillisten Speicher (Fortsetzung) Pos. Bezeichnung 0001 Stellfuß 0002 Klemmbügel 0003 Typenschild 0004 Entleerungsstopfen G ½ 0005 Winkelstück G 1 - Rp ½ 0006 Entlüftungsschlauch 0007 Stopfen 0008 Klemmsystem Temperaturerfassung 0009 Rohrbogen mit Dichtungen 0010 Verschluss-Stopfen 0011 Montage- und Serviceanleitung...
-
Seite 36: Verrohrungs-Set (Zubehör)
Einzelteillisten Verrohrungs-Set (Zubehör) 0001 0003 0004 0002 0005 0006 0007 Abb. 29... - Seite 37 Einzelteillisten Verrohrungs-Set (Zubehör) (Fortsetzung) Pos. Bezeichnung 0001 Blech mit Niet 0002 EPP-Halterung für Thermometer 0003 Befestigungs-Set 0004 Rohr Vorlauf 0005 Rohr Rücklauf 0006 Stift 0007 Abdeckleiste...
-
Seite 38: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 39: Technische Daten
Technische Daten Technische Daten Vitocell 140-E Vitocell 160-E Speicherinhalt DIN-Register-Nr. 9W264E 9W265E Bereitschaftswärmeaufwand kWh/24 h 2,10 2,25 2,45 2,25 2,45 nach EN 12 897: 2006 bei 45 K Temperaturdifferenz Abmessungen Länge ( mit Wärmedämmung 1064 1064 1064 1064 1064 ■ ohne Wärmedämmung ■... - Seite 40 Technische Daten Technische Daten (Fortsetzung) Elektro-Heizeinsatz Nennleistung bei Normalbetrieb Nennspannung 3/N/PE 400 V/50 Hz Nennstrom 17,4 17,4 17,4 Typ SEIC (600 l) Aufheizzeit von 10 auf 60 °C ■ Mit Elektro-Heizeinsatz aufheizbarer Inhalt l ■ Typ SEIC (750 l) Aufheizzeit von 10 auf 60 °C 10,9 ■...
-
Seite 41: Entsorgung
Zur Außerbetriebnahme die Anlage spannungsfrei schalten und die Komponenten ggf. abkühlen lassen. Alle Komponenten müssen fachgerecht entsorgt wer- den. DE: Wir empfehlen, das von Viessmann organisierte Entsorgungssystem zu nutzen. Betriebsstoffe (z. B. Wärmeträgermedien) können über die kom- munale Sammelstelle entsorgt werden. Weitere Informationen halten die Viessmann Niederlas- sungen bereit. -
Seite 42: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass die Produkte Vitocell 140-E und Vitocell 160-E mit den folgenden Normen übereinstimmen: DIN 4753 EN 12897: 2006 AD2000-Merkblätter Diese Produkte werden mit CE-0036 gekennzeichnet gemäß den Bestimmungen folgender Richtlinie: 97/23/EG Angaben gemäß... -
Seite 43: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Anschließen Solar-Divicon anbauen..........20 – heizwasserseitig............27 Solarseitige Anschlüsse..........18 – solarseitig..............18 Solarseitige Entlüftung..........15 Anschlüsse..............6 Solarseitig eintlüften...........29 Speicher aufstellen............7 Speichertemperatursensor........9, 22 Bestimmungsgemäße Verwendung......5 Technische Daten............39 Einzelteilliste.............. 31 Thermometerfühler..........9, 22 Elektro-Heizeinsatz..........7, 40 Vitotrans anbauen..........10, 23 Heizwasserseitig anschließen........27 Produktinformation............ -
Seite 44: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7570584 7570585 7570586 7570587 7570588 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
