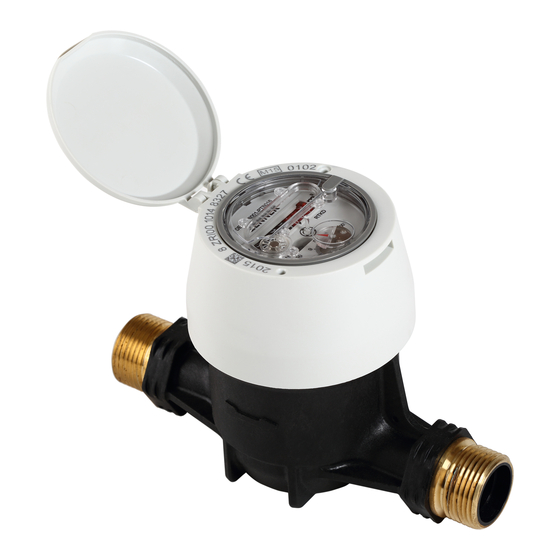

Zenner RTKD Montageanleitung

Deutsch
Montageanleitung
RTKD/RTKD-L/RTKDE/RTKDE-L/RNK-RP-N/RNK-L-RP-N/RTKP
Allgemeine Hinweise
Wassermessgeräte sind Präzisionsgeräte. Vor Stö-
■
ßen und Erschütterungen schützen. Frostfrei, kühl
und trocken lagern.
Die Dichtflächen sind mit Gewindeschutzkappen
■
versehen und vor Beschädigung geschützt.
Kontrollieren Sie vor Montagebeginn:
■
–
dass die Dichtflächen eben und frei von Beschä-
digungen wie Kerben, Furchen o.ä. sind.
–
alle Angaben auf dem Zifferblatt lesbar sind
(Durchflussangaben abhängig von jeweiliger
Nenngröße).
–
der Zähler in Bauart, Größe, Temperaturbereich
und Druckstufe zur Einbaustelle passt.
Angaben zur Einbaulage auf dem Zifferblatt
■
beachten.
Bei belastetem Wasser empfehlen wir, Schmutzfän-
■
ger in die Zuleitung vor dem Zähler einzubauen.
Den Zähler möglichst am tiefsten Punkt der Instal-
■
lation sowie frostsicher einbauen zur Vermeidung
von Luftansammlungen und Beschädigungen.
Der Wasserzähler muss frei von mechanischen
■
Spannungen montiert werden.
Wasserzähler müssen im Betrieb vollständig mit
■
Wasser gefüllt sein.
Der Zähler muss durch geeignete Maßnahmen
■
vor Druckschlägen in der Rohrleitung geschützt
werden.
Bei Frostgefahr die Anlage absperren und voll-
■
ständig entleeren (auch den Zähler!), notfalls den
Zähler ausbauen.
Der Zähler muss jederzeit gut zugänglich und ab-
■
lesbar sein, inkl. aller Angaben auf dem Kennzeich-
nungsring oder Zifferblatt.
Wir empfehlen, die Anschlussstellen an die Rohrlei-
■
tung mit einer Benutzersicherung gegen unbefugte
Demontage zu sichern. Die Sicherung sollte nicht
ohne sichtbare Beschädigung entfernt oder gelo-
ckert werden können.
Die Montage sollte nur von qualifiziertem Fachper-
■
sonal durchgeführt werden.
Alle Baureihen wurden mit einer Strömungsemp-
■
findlichkeitsklasse U0/D0 zugelassen
(keine Ein- / Auslaufstrecke erforderlich).
ZENNER International GmbH & Co. KG
Römerstadt 6 | 66121 Saarbrücken | Deutschland
Telefon +49 681 99 676-30
Telefax +49 681 99 676-3100
E-Mail info@zenner.com
Internet www.zenner.com
Alle Baureihen sind für die Messung von
■
Rückströmung nicht zugelassen.
Montage:
1. Montageanleitung sorgfältig bis zum Schluss durch-
lesen!
2. Absperrorgane vor und hinter dem Zähler schließen.
3. Einbaustelle druckentlasten.
4. Vorhandenen Zähler oder Passstück ausbauen.
5. Nur neues und einwandfreies Dichtmaterial
verwenden.
6. Dichtflächen auf Beschädigungen kontrollieren.
7. Beim Einbau die korrekte Fließrichtung beachten.
Darauf achten, dass die Dichtungen nicht verrut-
schen, herausfallen oder beschädigt werden.
8. Einbaulage:
–
RNK-RP-N / RNK-L-RP-N: beliebig
–
RTKD / RTKDE / RTKD-L / RTKDE-L / RTKP:
beliebig, jedoch kein „Überkopf- Einbau"
9. Überwurfmuttern aufschrauben und festziehen.
10. Absperrorgane langsam öffnen. Druckschläge ver-
meiden. Ausreichend spülen.
11. Einbaustelle auf Dichtheit prüfen. Das Ziffernblatt
und die Konformitäts-/Metrologiekennzeichen müs-
sen jederzeit gut ablesbar sein.
Zusatzhinweise für Kunststoffzähler Montage:
Um einen spannungsfreien Einbau zu gewähr-
■
leisten, empfehlen wir die Verwendung einer
Wasserzähler-Einbaugarnitur (WZAG).
Empfohlenes Anzugs-Drehmoment bei Anschluss-
■
Verschraubungen: Min. 20Nm bis Max. 30Nm.
Allgemeine Zusatzhinweise
Ringkolben-Wasserzähler verursachen aufgrund ih-
■
rer Konstruktion Laufgeräusche und diese können
über die Installationsleitungen übertragen werden
Erhöhte Mineralstoffgehalte im Trinkwasser wie z.
■
B. Kalzium oder auch hohe Anteile an Spurenele-
menten wie Eisen oder Mangan können zu Ablage-
rungen im Messgerät führen und den Wasserzähler
blockieren.
Der Einfluss von Fremdpartikeln mit einer Größe >
■
Ø 0,1mm kann ebenfalls zu einer Blockade führen.
Die Konformitätserklärung ist im Lieferumfang enthal-
ten. Diese, und die neuesten Informationen zum Produkt
können auch unter www.zenner.de abgerufen werden.
