Photometrische Daten (PC-Linse)
Messbedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PC-Linse, 50 mm Irisring
Light buster Modus (ohne Diffusor), 1/10 Streuwinkel 12,5° . . . . . . . . . . . . . . . . . . . . . . . . . . . 35.800 lumen
Zoom eng, 1/10 Streuwinkel, 14° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26.600 lumen
Zoom mittel, 1/10 Streuwinkel 23° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.300 lumen
Zoom weit, 1/10 Stzreuwinkel, 37° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36.000 lumen
Lichtquelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Osram HMI 1200 W/S
Photometrische Daten (Superweitwinkel-Linse)
Messbedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Superweitwinkel-Linse, 50 mm Irisring
Light buster Modus (ohne Diffusor), 1/10 Streuwinkel 95,5° . . . . . . . . . . . . . . . . . . . . . . . . . . . 42.200 lumen
Zoom eng, 1/10 Streuwinkel, 79,5° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28.200 lumen
Zoom mittel, 1/10 Streuwinkel 87,5° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33.800 lumen
Zoom weit, 1/10 Stzreuwinkel, 94,5° . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37.200 lumen
Lichtquelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Osram HMI 1200 W/S

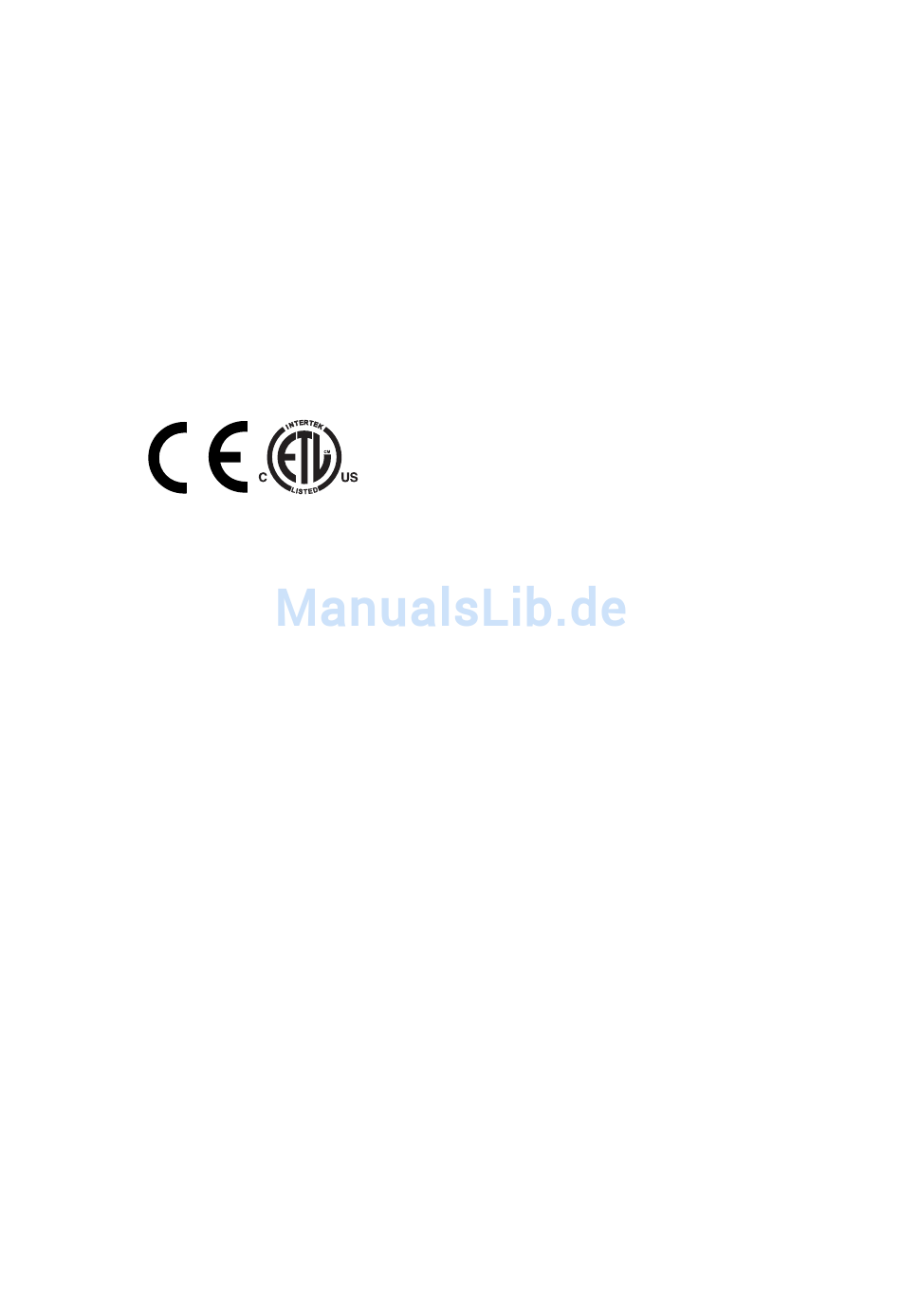

Erfüllte Sicherheitsnormen
Konstruktion
Gehäuse: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . UV-beständiger, fiberverstärkter Verbundstoff
Farbe:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . schwarz
Schutzklasse: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .IP 20, IP 44 in Wetterschutzgehäuse
Installation
Minimaler Abstand zu brennbarem Material . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 m
Minimaler Abstand zur beleuchteten Fläche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 m
Minimaler Freiraum um die Belüftungsöffnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,1 m
Befestigungspunkte:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Paar Schnellverschlüsse, um 45° verdreht
Orientierung: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . beliebig
Elektrische Daten
Verdrahtungsoptionen: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100-120/208-240 V, 50/60 Hz
Hauptsicherungen ( x2 für 208 - 240 V Netzspannung) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 A
Hauptsicherungen ( x2 für 100 - 120 V Netzspannung) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . T 20 A
Sicherung F101 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . T 6,3 A, 250 V
Sicherung F102 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . T 10 A, 250 V
Sicherung F103 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . T 3,15 A
Sicherung F104 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . T 3,15 A
Ballast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Elektronisch
Typische Strom- und Leistungsaufnahme
100 V / 50 Hz: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1532 W, 19,1 A, LF 0,803
100 V / 60 Hz: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1521 W, 18,6 A, LF 0,812
110 V / 60 Hz: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1501 W, 16,9 A, LF 0,801
120 V / 60 Hz: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1496 W, 15,7 A, LF 0,789
208 V / 60 Hz: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1413 W, 7,1 A, LF 0,958
230 V / 50 Hz: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1411 W, 6,5 A, LF 0,953
240 V / 50 Hz: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1411 W, 6,2 A, LF 0,950
V = Volt, Hz = Hertz, W = Watt, A = Ampere, LF = Leistungsfaktor
* Wattage, Stromaufnahme und Leistungsfaktor sind typische, keine Maximalwerte. Abweichung +/- 10%.
Die Daten gelten für aktuelle Modelle mit passiver Kompensation. Die Werte früherer Modelle ohne
Kompensation finden Sie unter http://www.martin.com in den entsprechenden Handbüchern.
EU EMV . . . . . . . . . . . . . . . . . . . . . . EN 55015, EN 55103-1, EN 61547
EU Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 60598-2-17
Kanada Sicherheit . . . . . . . . . . . . CSA/CAN CSA E60598-1, E598-2-17
US Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . UL 1573
Technische Daten
45
