7.7. SYNC AUSGANG

Der Generator ermöglicht einen Sync-Ausgang über den [Aux In/Out]-Anschluss auf der Rückseite. Wenn die Synchronisierung
aktiv ist, kann der Anschluss ein CMOS-Signal mit derselben Frequenz wie die Basissignalformen (außer Noise und DC), die
Arbiträrsignale und die modulierten Signale (nur interne Modulation) ausgeben.
Menü
State
Channel type
Accept
Cancel
Sync-Signale für verschiedene Signalformen:
Basis- und Arbiträrsignale
1. Wenn die Signalfrequenz 10 MHz oder weniger beträgt, ist das Synchronisationssignal ein etwas 50 ns breiter Impuls und hat
dieselbe Frequenz wie die Kurve.
2. Wenn die Signalfrequenz größer als 10 MHz ist, wird kein Synchronisationssignal erzeugt.
3. Noise und DC: Es wird kein Synchronisationssignal erzeugt.
Modulierte Signalee
1. Wenn die interne Modulation ausgewählt ist, beträgt die Impulsbreite des Synchronisationssignals 50 ns.
Bei AM-, FM-, PM- und PWM-Modulationen ist die Synchronisationssignal-Frequenz die Modulationsfrequenz. Bei ASK-, FSK-
und PSK-Modulationen ist die Synchronisationssignal-Frequenz die Taktfrequenz.
2. Wenn eine externe Modulation ausgewählt ist, wird kein Synchronisationssignal erzeugt, weil der [Aux In/Out]-Anschluss auf
der Rückseite bereits als Eingang des externen Modulationssignals belegt ist.
Sweep- oder BURST-Signale
Wenn die Sweep- oder Burst-Funktion aktiviert ist, wird kein Synchronisationssignal erzeugt und das Sync-Menü wird ausgeblendet.

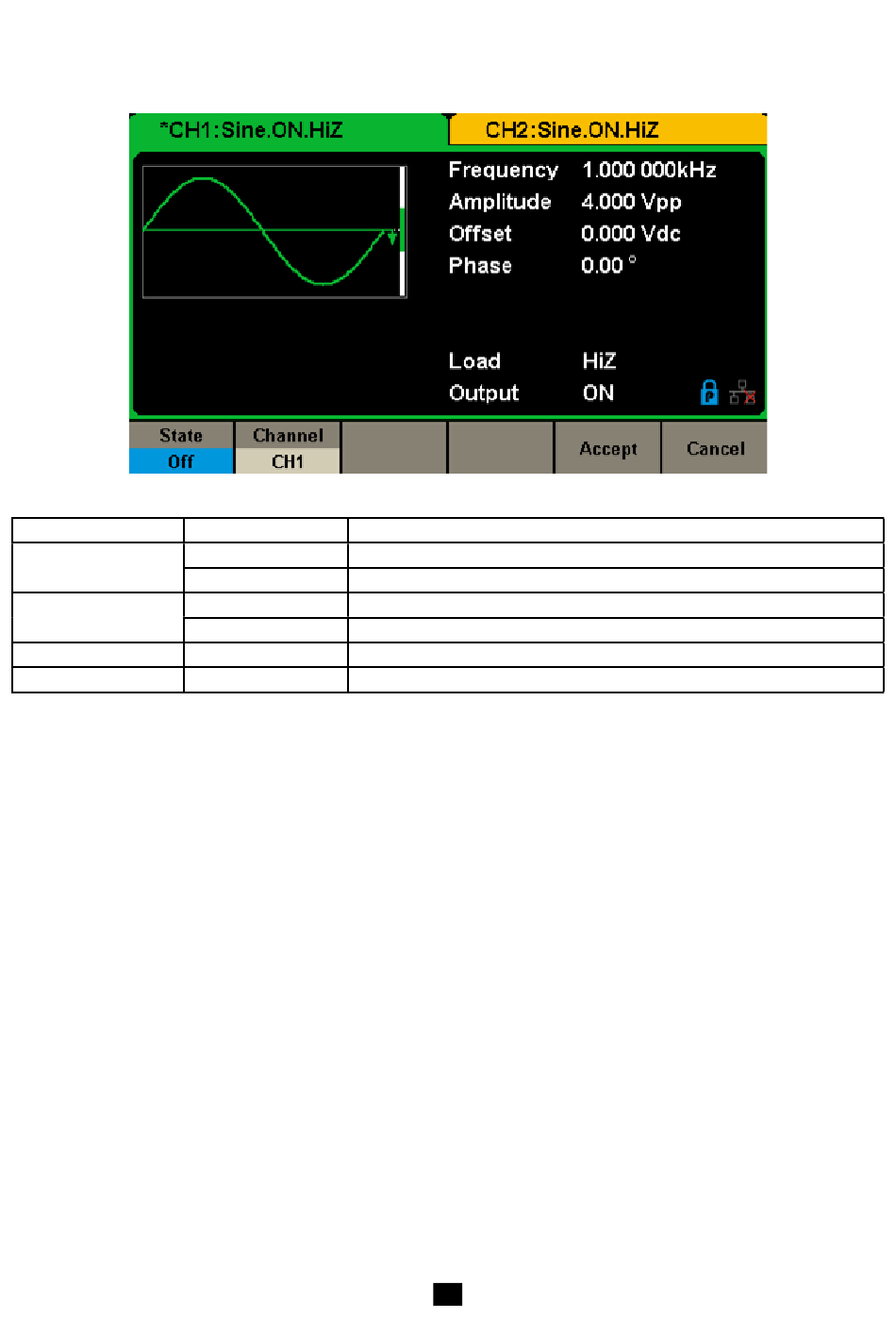

Abbildung 86: Schnittstelle Sync Output
Einstellungen
Off
Deaktiviert den Sync-Ausgang.
On
Aktiviert den Sync-Ausgang.
CH1
Stellt das Sync-Signal auf CH1 ein.
CH2
Stellt das Sync-Signal auf CH2 ein.
Speichert die aktuellen Einstellungen und kehrt zum Utility-Menü zurück.
Bricht die aktuellen Einstellungen ab und kehrt zum Utility-Menü zurück.
Einstellungen des Sync-Ausgangs
Beschreibung
71
