Sweep time
Start Freq
Mid Freq
Stop Freq
Freq Span
Internal
Source
External
Manual
Off
Trig Out
On
Page 1/2
Menü
Einstellungen
Linear
Sweep time type
Log
Up
Direction
Down
Page 2/2
Sweep-Frequenz
Verwenden Sie Start freq und Stop freq oder Mid freq und Freq span, um den Sweep-Frequenzbereich einzustellen. Drücken Sie
die Taste erneut, wenn Sie zwischen den beiden Modi wechseln möchten.
Startfrequenz und Stoppfrequenz
Die Startfrequenz und die Stoppfrequenz sind die unteren und oberen Frequenzgrenzen des Sweeps. Startfrequenz ≤
Stoppfrequenz.
„ Wählen Sie [Direction] → [Up], wenn von der Start- zur Stoppfrequenz gewobbelt werden soll.
„ Wählen Sie [Direction] → [Down], wenn von der Stopp- zur Startfrequenz gewobbelt werden soll.
Mittenfrequenz und Frequenzspreizung
Mittenfrequenz = (|Startfrequenz + Stoppfrequenz|)/2
Frequenzspreizung = Stoppfrequenz - Startfrequenz
Sweep-Modus
Der GX-1030 bietet die Wahl zwischen Wobbeln auf Grundlage einer linearen und einer logarithmischen Funktion, wobei die
Standardeinstellung linear ist.
Legt die Geschwindigkeit fest, in der die Frequenz von der Start- zur Stoppfrequenz wobbelt.
Legt die Start-Frequenz der Sweep-Funktion fest.
Legt die Mittenfrequenz der Sweep-Funktion fest.
Legt die Stopp-Frequenz der Sweep-Funktion fest.
Legt die Frequenzspreizung der Sweep-Funktion fest.
Wählt die interne Quelle als Triggerereignis aus.
Wählt die externe Quelle als Triggerereignis aus.
Verwenden Sie den [Aux In/Out]-Anschluss auf der Rückseite.
Löst das Wobbeln manuell aus.
Deaktiviert den Trigger-Ausgang.
Aktiviert den Trigger-Ausgang.
Weiter zur nächsten Seite.
Sweep-Einstellungsmenü (Seite 1/2)

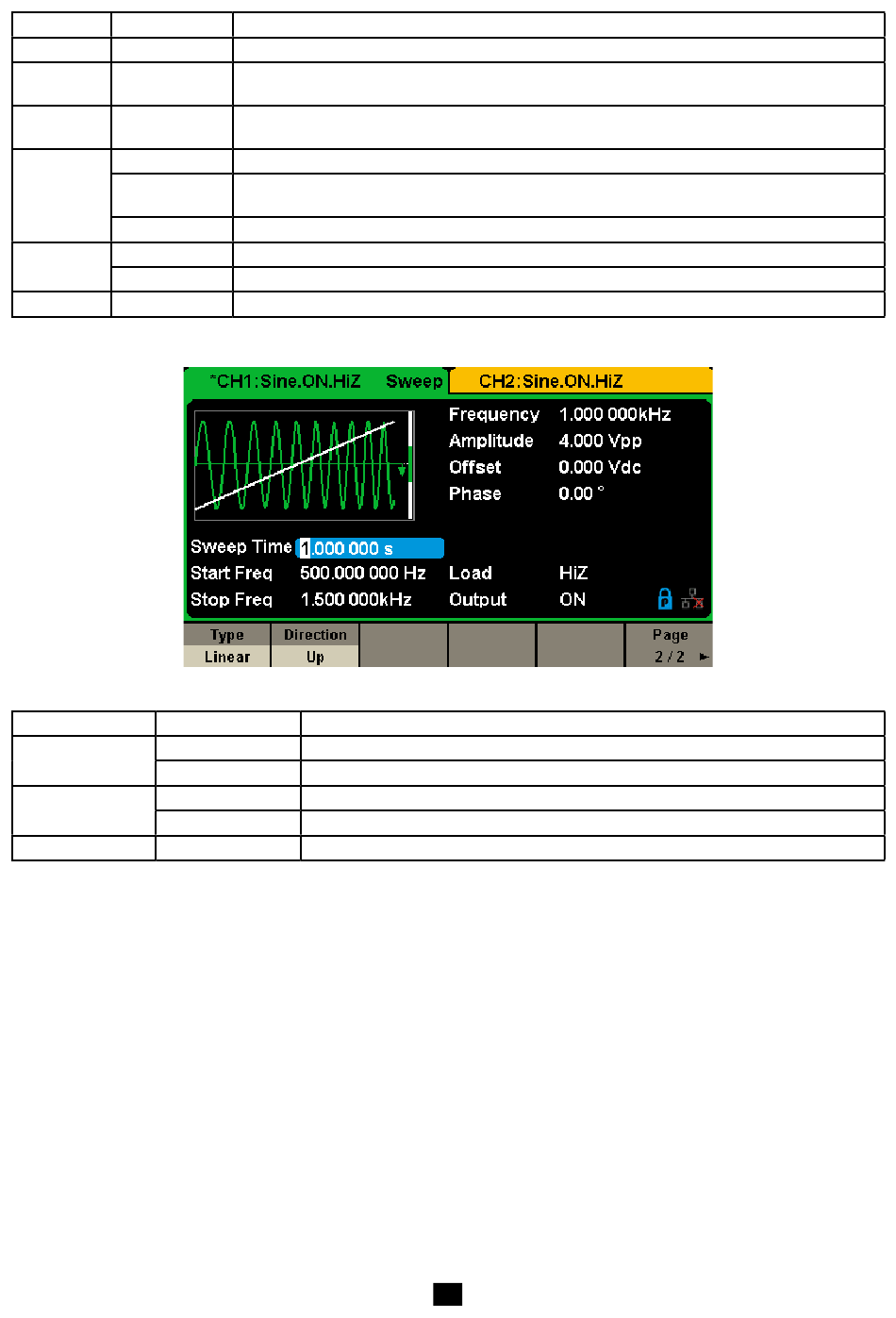

Abbildung 50: Bedienschnittstelle Sweep (Seite 2/2)
Wobbeln auf Grundlage einer linearen Funktion.
Wobbeln auf Grundlage einer logarithmischen Funktion.
Aufsteigend wobbeln.
Absteigend wobbeln.
Kehrt zur vorherigen Seite zurück.
Sweep-Einstellungsmenü (Seite 2/2)
Beschreibung
Beschreibung
