Hinweis: Die Vorgehensweise bei den anderen Einstellungen des Rechtecksignals ist dieselbe wie bei Sinussignalen.
5.3. DREIECKSIGNAL DEFINIEREN
Drücken Sie zuerst die Taste [Waveforms], um die Wellenformfunktion auszuwählen, und drücken Sie dann die Taste MENU
Ramp. Die Einstellungen für das Dreiecksignal werden im Rampen-Menü festgelegt.
Die verfügbaren Einstellungen für Dreiecksignale sind Frequency/Period, Amplitude/High level, Offset/Low level und Symmetry.
Wie in Abbildung 27 dargestellt wählen Sie Symmetry im MENU-Tastenmenü.
Daraufhin wird die Symmetrie im Anzeigebereich des Parameters hervorgehoben und der Nutzer kann hier den gewünschten
Wert festlegen.
Menü
Frequency / Period
Amplitude / HighLevel
Offset/LowLevel
Phase
Symmetry

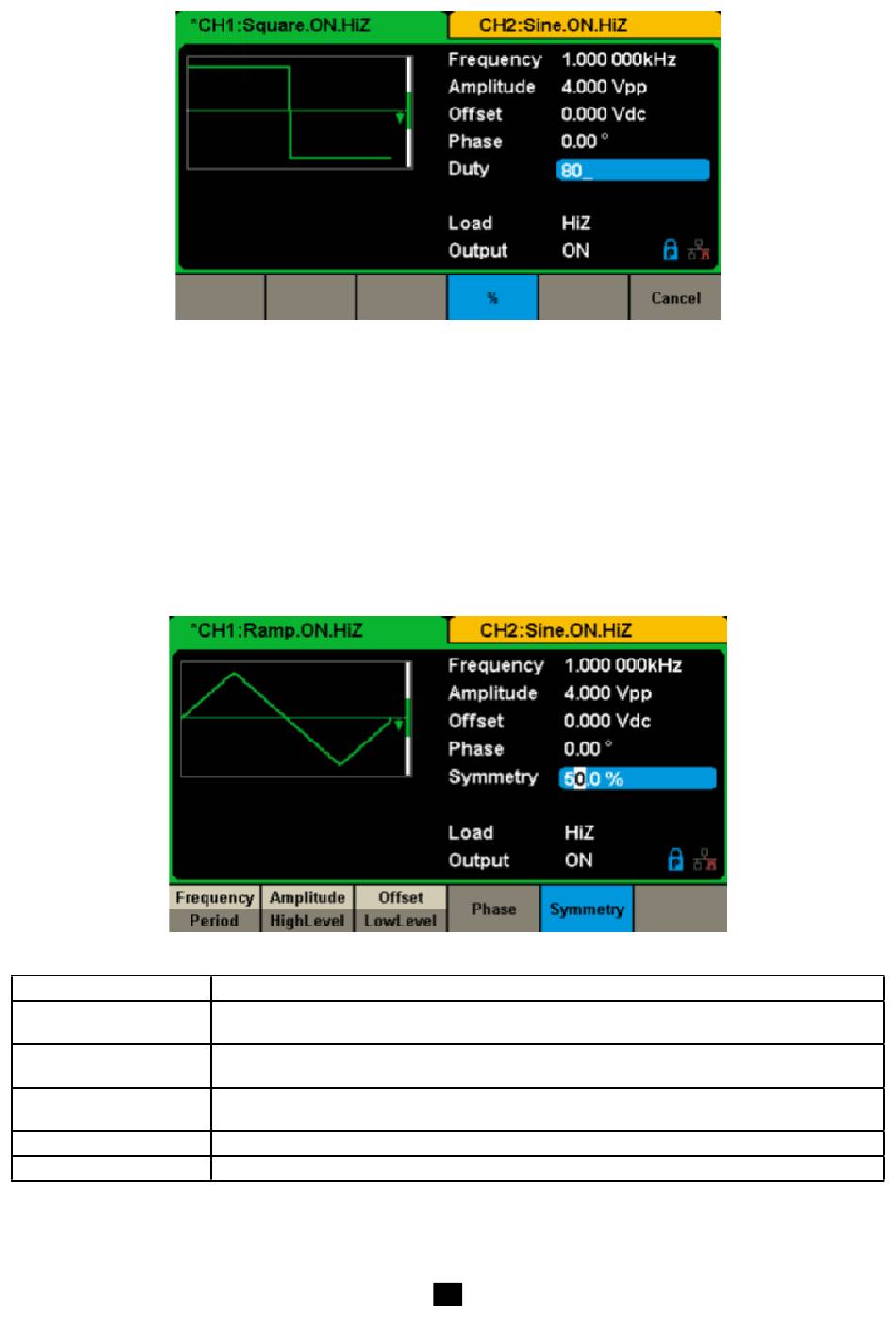

Abbildung 26: Einstellung des Tastverhältnisses
Abbildung 27: Bedienschnittstelle Dreiecksignal
Legt die Frequenz bzw. die Periode des Signals fest. Beim zweiten Tastendruck wird zwischen
den beiden Einstellungen umgeschaltet.
Legt die Amplitude des Signals bzw. den hohen Pegel fest. Beim zweiten Tastendruck wird
zwischen den beiden Einstellungen umgeschaltet.
Legt Signal-Offset bzw. den tiefen Pegel fest. Beim zweiten Tastendruck wird zwischen den beiden
Einstellungen umgeschaltet.
Legt die Phase des Signals fest.
Legt die Symmetrie des Dreiecksignal fest.
Dreiecksignal-Menü
Beschreibung
21
