Benutzeroberfläche

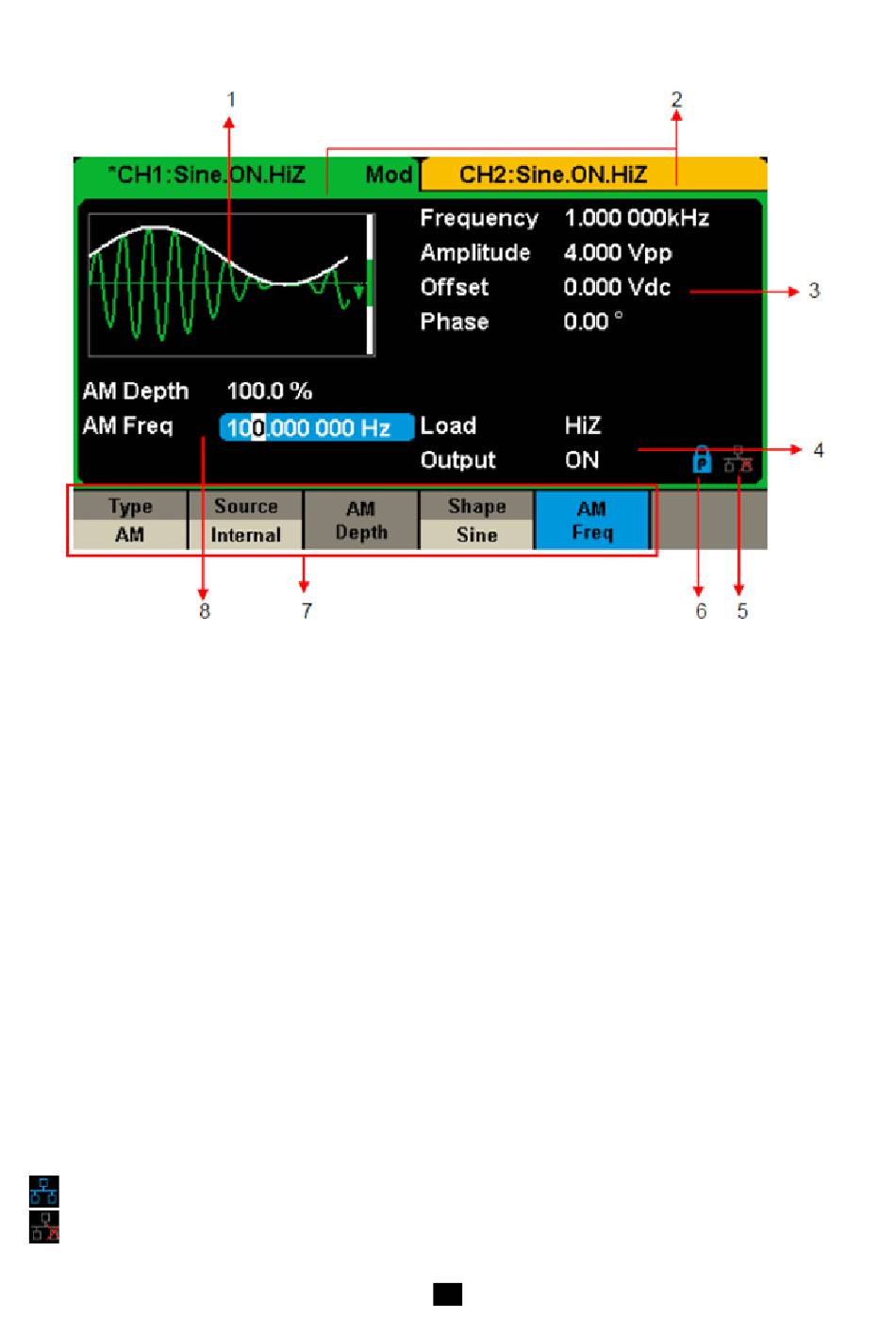

Der GX-1030 kann die Einstellungen und die Signalform jeweils nur für einen Kanal anzeigen. Die folgende Abbildung zeigt die
Schnittstelle, wenn auf CH1 die AM-Modulation für ein Sinussignal ausgewählt ist. Die angezeigten Informationen können je nach
gewählter Funktion variieren.
1. Anzeigebereich der Wellenformen
Zeigt die ausgewählte Wellenform des jeweiligen Kanals an.
2. Statusleiste des Kanals
Zeigt den Status der Kanäle und die Konfiguration der entsprechenden Ausgänge an.
3. Bereich der Wellenformen-Grundeinstellungen
Zeigt die aktuellen Einstellungen der Wellenform des jeweiligen Kanals an. Drücken Sie auf Parameter und wählen Sie die
entsprechende Menütaste bzw. Menü, um den gewünschten Parameter zu markieren. Dann ändern Sie den Parameter mit den
Zifferntasten oder dem Drehknopf.
4. Bereich der Kanaleinstellungen
Zeigt je nach Wahl des Benutzers die Last bzw. den Laststatus am Ausgang an.
Last ---- Wert der Ausgangslast, je nach Wahl des Benutzers.
Drücken Sie Utility → Output → Load und ändern Sie den Parameter mit den Zifferntasten oder dem Drehknopf bzw. halten
Sie die entsprechende Ausgangstaste zwei Sekunden lang gedrückt, um zwischen High Impedance (Hohe Impedanz) und 50 Ω
umzuschalten.
High Impedance: zeigt HiZ an
Last: Zeigt den Impedanzwert an (der Standardwert ist 50 Ω und der Bereich reicht von 50 Ω bis 100 kΩ).
Hinweis: Diese Einstellung verändert die 50 Ω-Ausgangsimpedanz des Geräts nicht wirklich, sondern dient vielmehr dazu, bei
verschiedenen Lastwerten die Genauigkeit der Amplitude zu erhalten.
Ausgang: Ausgangsstatus des Kanals.
Mit der Output-Taste eines Kanals wird dieser aktiviert oder deaktiviert.
5. LAN-Statussymbol
GX-1030 zeigt je nach Status des Ethernet-Netzwerks unterschiedliche Meldungen an.
Dieses Symbol zeigt an, dass die Verbindung zum Netzwerk erfolgt ist.
Dieses Symbol zeigt an, dass keine Verbindung zum Netzwerk besteht oder dass die Verbindung nicht aufgebaut werden
konnte.
Abbildung 4: Benutzeroberfläche
