Type
Order
Harmonic Ampl
Harmonic Phase
Cancel
Oberschwingungsart auswählen
Der GX-1030 kann ungerade und gerade Harmonische sowie benutzerdefinierte Oberschwingungsordnungen erzeugen.
Nachdem Sie das Menü für die Einstellung der Oberschwingungen geöffnet haben, drücken Sie auf Type, um den gewünschten
Oberschwingungstyp einzustellen.
1. Drücken Sie [Even]: Das Gerät erzeugt eine Grundschwingung und ihre geraden Harmonischen.
2. Drücken Sie [Odd]: Das Gerät erzeugt eine Grundschwingung und ihre ungeraden Harmonischen.
3. Drücken Sie [All]: Das Gerät erzeugt eine Grundschwingung und alle benutzerdefinierten Ordnungen.
Ordnungszahlen festlegen
Nachdem Sie das Menü für die Einstellung der Oberschwingungen aufgerufen haben, drücken Sie Order und geben den
gewünschten Wert mit der Zifferntastatur oder dem Drehknopf ein.
„ Der mögliche Einstellbereich hängt von der maximalen Ausgangsfrequenz des Geräts und der gewählten Grundfrequenz ab.
„ Bereich: von 2 bis zur maximalen Ausgangsfrequenz des Geräts ÷ Grundfrequenz.
„ Höchstwert ist 16.
Amplitude der Oberschwingung festlegen
Nachdem Sie das Menü für die Einstellung der Oberschwingungen geöffnet haben, drücken Sie auf [Harmonic Ampl], um die
gewünschte Amplitude der Ordnungszahlen einzustellen.
1. Drücken Sie [Order], um die Ordnungszahl der jeweiligen Harmonischen auszuwählen.
2. Drücken Sie [Harmonic Ampl], um die Amplitude der ausgewählten Harmonischen einzustellen. Wählen Sie mit den Pfeiltasten
eine Ziffer und ändern diese dann mit dem Drehknopf. Oder geben Sie den Wert der Amplitude auf der Zifferntastatur ein und
wählen die gewünschte Einheit aus dem Dropdown-Menü aus. Die verfügbaren Einheiten sind Vpp, mVpp und dBc.
Oberschwingungsphase auswählen
Nachdem Sie das Menü für die Einstellung der Oberschwingungen geöffnet haben, drücken Sie auf [Harmonic Phase], um die
gewünschte Phase der Ordnungszahlen einzustellen.
1. Drücken Sie [Order], um die Ordnungszahl der jeweiligen Harmonischen auszuwählen.
2. Drücken Sie [Harmonic Phase], um die Phase der ausgewählten Harmonischen einzustellen. Wählen Sie mit den Pfeiltasten
eine Ziffer und ändern diese dann mit dem Drehknopf. Oder geben Sie den Wert der Phase auf der Zifferntastatur ein und wählen
die gewünschte Einheit aus dem Dropdown-Menü aus.

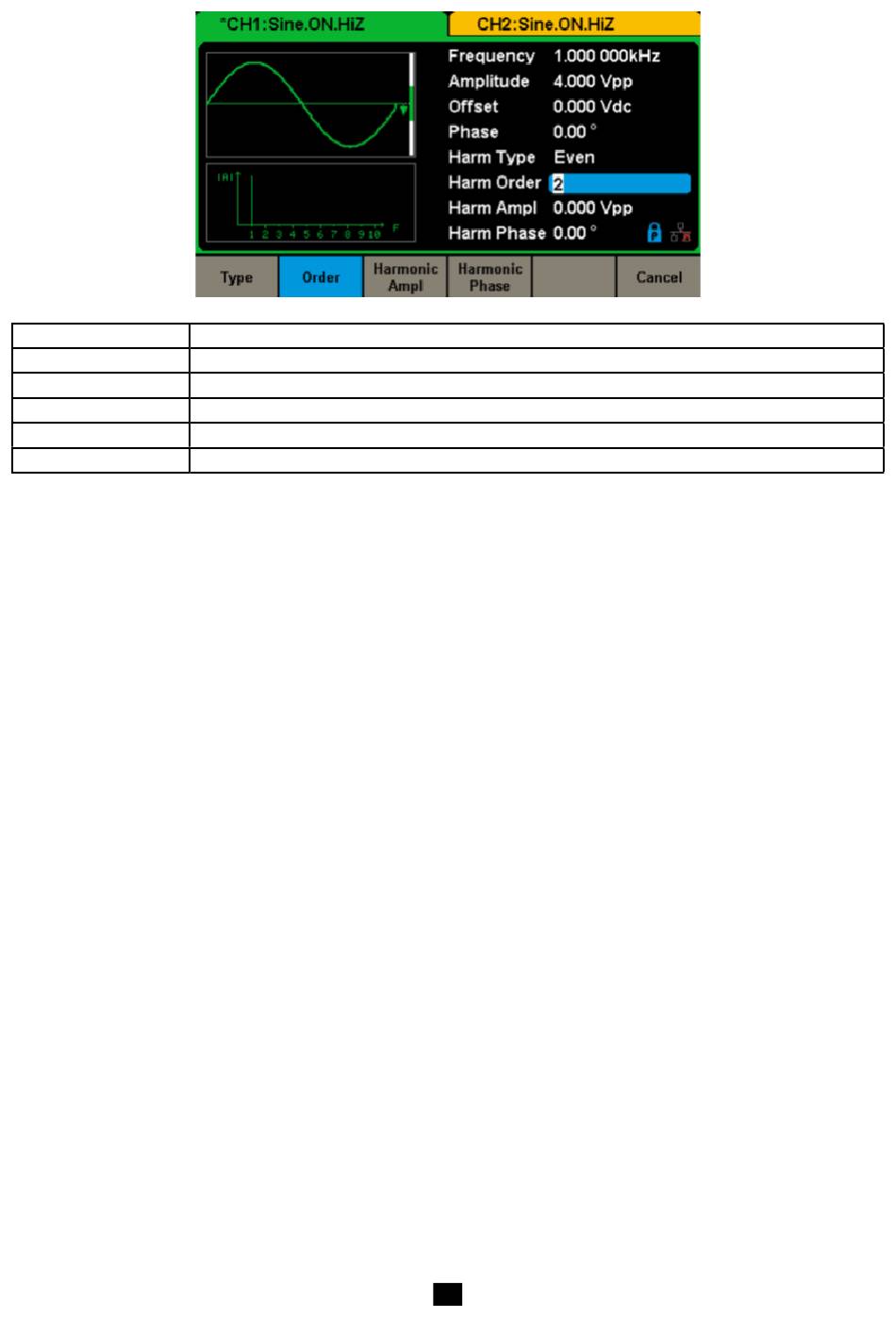

Abbildung 39: Bedienschnittstelle Oberschwingungen
Legt die Oberschwingungsart fest: Even (Gerade), Odd (Ungerade) oder All (Alle)
Legt die Ordnungszahl der Oberschwingung fest.
Legt die Amplitude der Oberschwingung fest.
Legt die Phase des der Oberschwingung fest.
Kehrt zum Einstellungsmenü für Sinussignale zurück.
Oberschwingungsmenü
Beschreibung
