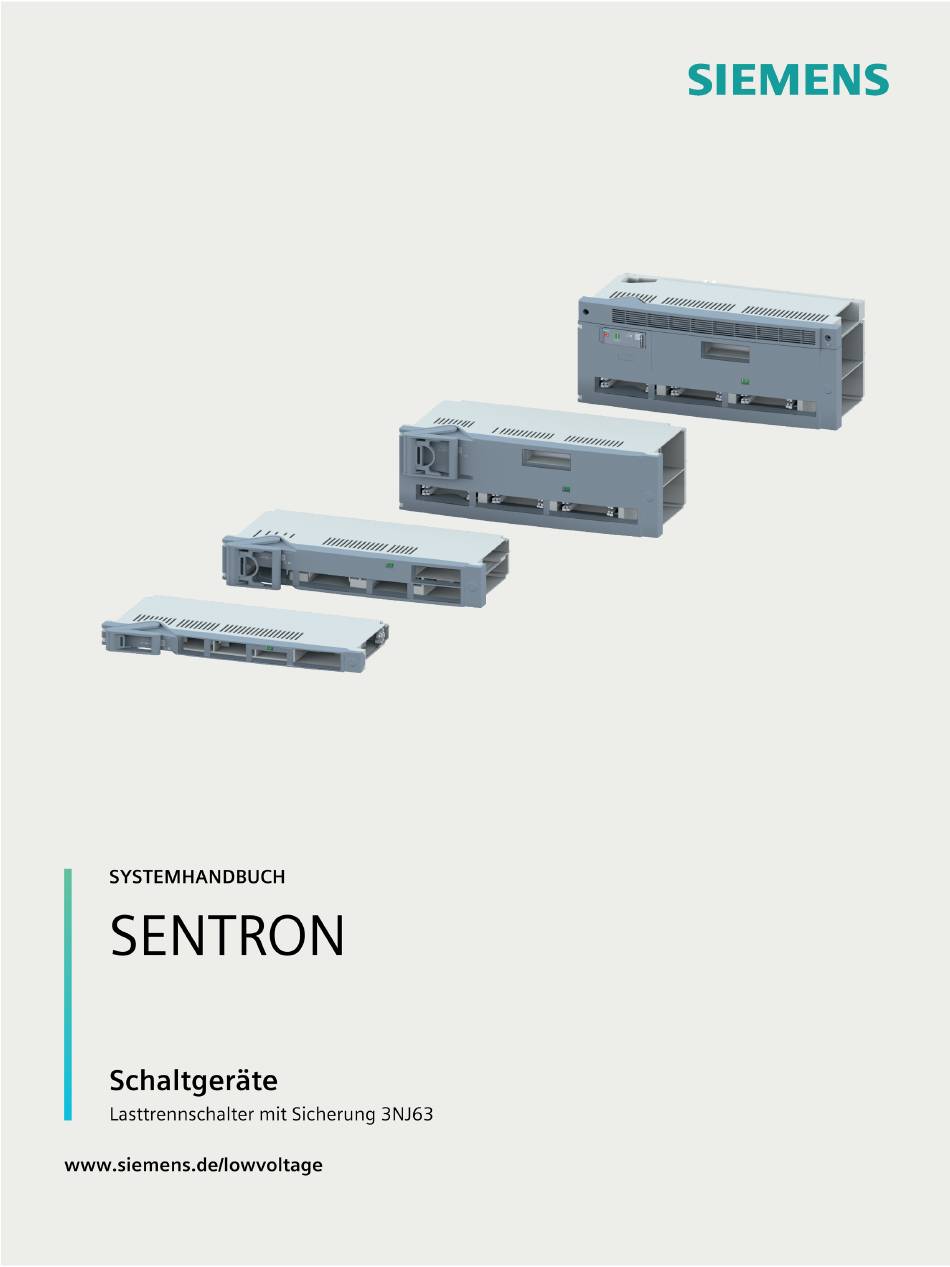

Siemens SENTRO Serie Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Module
  5. SENTRO Serie
  6. Bedienungsanleitung
Siemens SENTRO Serie Bedienungsanleitung

Siemens SENTRO Serie Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SENTRO Serie

Inhaltszusammenfassung für Siemens SENTRO Serie

  • Seite 3: Lasttrennschalter Mit Sicherungen, Leistenbauform, Steckbar

    3NJ63 Einleitung Produktbeschreibung SENTRON Funktionen Montieren Lasttrennschalter mit Sicherungen, Leistenbauform, steckbar Projektieren 3NJ63 Technische Daten Systemhandbuch Maßbilder Schaltpläne 09/2023 7116114-01_DS06...

  • Seite 4: Qualifiziertes Personal

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung .............................. 5 Produktbeschreibung ..........................7 Übersicht ..........................7 Nutzen ..........................10 Anwendungsbereich ......................10 Grundvarianten ......................... 11 Zubehör ..........................11 Aufbau ..........................12 Funktionen ............................13 Arbeitsweise ........................13 Elektronische Sicherungsüberwachung ................15 Motorbedienung ........................ 31 Anschlusstechnik ....................... 33 Stromwandler und Stromwandlerschienen .................
  • Seite 6 Inhaltsverzeichnis Schaltpläne ............................77 Schaltungsbeispiele ......................77 Belegungsplan der Multifunktionsstecker ................84 8.2.1 Handbetätigte Lasttrennschalter ..................84 8.2.2 Motorbetätigte Lasttrennschalter ..................84 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...

  • Seite 7: Einleitung

    Einleitung Zweck des Handbuchs Im Handbuch SENTRON Lasttrennschalter mit Sicherungen in Leistenbauform 3NJ63 werden die grundlegenden Funktionen der Schaltgerätereihe beschrieben. Es bietet Informationen für die Auswahl, Projektierung und Inbetriebnahme. Neben den Hauptgeräten erhalten Sie auch Informationen zum Zubehör. Für die Projektierung sind im Handbuch zudem Maßbilder, Schaltpläne und technische Daten der Schaltgeräte und des Zubehörs enthalten.

  • Seite 9: Produktbeschreibung

    Produktbeschreibung Übersicht Die wichtigsten Produkteigenschaften • Typgeprüft nach IEC EN 60947-3 • Spannungsebenen bis AC 690 V und DC 500 V • 160 A bis 630 A für NH-Sicherungseinsätze, nach IEC 60269-1 / EN 60269-1 • 2- / 3- / 4-polige Versionen verfügbar •...

  • Seite 10: Übersicht Aller Komponenten Und Zubehörteile

    Produktbeschreibung 2.1 Übersicht Baugröße 00 Baugröße 1 Baugröße 2 und 3 Übersicht aller Komponenten und Zubehörteile 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 11 Produktbeschreibung 2.1 Übersicht 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...

  • Seite 12: Nutzen

    Produktbeschreibung 2.2 Nutzen Nutzen Vorteile für Schaltanlagenbauer • Modulares kompaktes Design • Einfache und wirtschaftliche Montage durch zuleitungsseitigen Steckkontakt • Hohe Packungsdichte im Feld • Kabelanschluss mit Kabelklemmen oder Kabelschuhen • Montierbar in verschiedenen Schaltschranktiefen • Umfassendes Zubehör. Vorteile für Anwender •...

  • Seite 13: Grundvarianten

    Produktbeschreibung 2.4 Grundvarianten Grundvarianten Typen der Grundvarianten Die Produktreihe 3NJ63 umfasst 4 Baugrößen und deckt den Strombereich bis 630 A ab. Alle Typen sind als 2- / 3- / 4-polige Lasttrennschalter mit Sicherungen ausgeführt. Die Geräte sind für den Einsatz bis 690 V AC / 500 V DC geeignet. Die Grundvarianten unterscheiden sich in folgende Typen: Schaltvermögen Betätigung...

  • Seite 14: Aufbau

    Produktbeschreibung 2.6 Aufbau Aufbau Kompaktes und modulares Design Alle Baugrößen passen für ein Sammelschienensystem mit 185 mm Schienenmittenabstand, haben dieselbe Breite und Tiefe und einheitliches 50 mm-Raster bezüglich der Einbauhöhe (50, 100 und 200 mm). Dies ermöglicht den Aufbau eines Leistenfeldes mit beliebigen Kombinationen der verschiedenen Baugrößen.

  • Seite 15: Funktionen

    Funktionen Arbeitsweise Bedienung Die steckbaren Lasttrennschalter sind mit Sprungantrieb ausgerüstet und werden durch Betätigung des Handgriffes um ca. 45° geschaltet. Nach Betätigung wird der Handgriff aus Sicherheitsgründen in der EIN- oder AUS-Stellung an die Frontblende geklappt. Anzeige Eine eindeutige Schaltstellungsanzeige erfolgt durch den Kennmelder im Sichtfenster der Leiste (EIN "I"...

  • Seite 16: Schaltstellung

    Funktionen 3.1 Arbeitsweise Schaltstellung Schaltstellung "AUS" Schaltstellung "EIN" Schaltstellung "AUS", Anzeige Schaltstellung "EIN", Anzeige Schaltstellung "AUS", Schalthebel in Umschaltstellung Schaltstellung "EIN", Schalthebel in Umschaltstellung 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...

  • Seite 17: Elektronische Sicherungsüberwachung

    Funktionen 3.2 Elektronische Sicherungsüberwachung Schaltstellung "AUS" Schaltstellung "EIN" Schaltstellung "AUS", Schalthebel in Endstellung Schaltstellung "EIN", Schalthebel in Endstellung Elektronische Sicherungsüberwachung Elektronische Sicherungsüberwachungen EFM - Übersicht Die elektronischen Sicherungsüberwachungen EFM 10 und EFM 20/25 sind werkseitig in der 3NJ63 montiert oder als Zubehör 3NJ69 kundenseitig zu installieren. Die EFM 10 und die EFM 20 für die Überwachung von AC-Netzen (bis U = 690 V) arbeiten unabhängig vom Vorhandensein eines Verbrauchers.

  • Seite 18: Anwendungsbeispiele Der Efm

    Funktionen 3.2 Elektronische Sicherungsüberwachung Bild 3-2 3NJ63 Baugröße NH1 mit elektronischer Sicherungsüberwachung (EFM 20/25) Anwendungsbeispiele der EFM • Bei Ausfall einer Sicherung wird "Sammelstörung" an eine Schaltwarte über integrierte Hilfsstromschalter (1 Melderelais mit 1 Wechsler) gemeldet. • Bei Ausfall einer Sicherung wird ein Verbraucher freigeschaltet, z. B. über den optional integrierten Motorantrieb.
  • Seite 19 Funktionen 3.2 Elektronische Sicherungsüberwachung Die grüne LED zeigt an, dass die Spannungsversorgung der elektronischen Sicherungsüberwachung gewährleistet ist. Schaltbild EFM 10 Bild 3-3 3NJ63 Baugröße NH00, interne Beschaltung mit EFM 10 Hinweis Falls bei einer spannungsführenden Einspeisung eine andere Anschlussform der elektronischen Sicherungsüberwachung als die oben genannte gewählt wurde und mehr als eine Sicherung defekt sind, leuchtet die grüne LED nicht! Die Eigenversorgung der EFM ist in diesem Fall nicht gewährleistet (siehe unten "Spannungsabgriff für die Eigenversorgung und...

  • Seite 20: Funktionsweise Der Efm

    Funktionen 3.2 Elektronische Sicherungsüberwachung Hinweis Wird die EFM in 3NJ63 eingebaut und nicht alle Leitungen des Wechslers auf den Multifunktionsstecker verdrahtet, so sind die freiliegenden Leitungsenden elektrisch zu isolieren. Funktionsweise der EFM 20 Die elektronische Sicherungsüberwachung EFM 20 wird über die drei Phasen L1, L2 und L3 des AC-Netzes versorgt.
  • Seite 21 Funktionen 3.2 Elektronische Sicherungsüberwachung Schaltbild EFM 20 Bild 3-4 3NJ63 Baugröße NH00, interne Beschaltung mit EFM 20 Hinweis Falls bei einer spannungsführenden Einspeisung eine andere Anschlussform der elektronischen Sicherungsüberwachung als die oben genannte gewählt wurde und mehr als eine Sicherung defekt sind, leuchtet das Display nicht! Die Eigenversorgung der EFM ist in diesem Fall nicht gewährleistet (siehe unten "Spannungsabgriff für die Eigenversorgung und Einspeiserichtung")! 3NJ63...

  • Seite 22: Leitungsbezeichnung

    Funktionen 3.2 Elektronische Sicherungsüberwachung Hinweis Wird die EFM in 3NJ63 eingebaut und nicht alle Leitungen des Wechslers auf den Multifunktionsstecker verdrahtet, so sind die freiliegenden Leitungsenden elektrisch zu isolieren. Leitungsbezeichnung Anschlussbezeichnung Leitungsfarbe Baugröße NH00 NH2, NH3 Leitungsbezeichnung Abgriff an Sicherungshaltern X1 (L1) schwarz bei AC...
  • Seite 23 Funktionen 3.2 Elektronische Sicherungsüberwachung Funktionsweise der EFM 25 Die elektronische Sicherungsüberwachung EFM 25 wird über die zwei Pole L+ und L- des DC- Netzes versorgt. Sie arbeitet nach dem Prinzip des Ruhestroms (Voreinstellung): Das Melderelais ist im Normalfall (kein Fehler) angezogen. Die elektronische Sicherungsüberwachung misst die Spannungen vor und nach den zwei Sicherungen.
  • Seite 24 Funktionen 3.2 Elektronische Sicherungsüberwachung Hinweis Falls bei einer spannungsführenden Einspeisung eine andere Anschlussform der elektronischen Sicherungsüberwachung als die oben genannte gewählt wurde und mehr als eine Sicherung defekt sind, leuchtet das Display nicht! Die Eigenversorgung der EFM ist in diesem Fall nicht gewährleistet! Hinweis Wird die EFM in 3NJ63 eingebaut und nicht alle Leitungen des Wechslers auf den Multifunktionsstecker verdrahtet, so sind die freiliegenden Leitungsenden elektrisch zu...
  • Seite 25 Funktionen 3.2 Elektronische Sicherungsüberwachung Bild 3-6 Ruhestrom-Arbeitsstromprinzip, EFM 20 (AC) 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 26 Funktionen 3.2 Elektronische Sicherungsüberwachung Bild 3-7 Ruhestrom-Arbeitsstromprinzip, EFM 25 (DC) Quittieren Sie eine Meldung durch gleichzeitiges Drücken der Up- und der Down-Taste. Dies gilt nur dann, wenn die Memory-Funktion aktiv ist. Hinweis Quittieren Sie jede Meldung, auch wenn sie nicht mehr anliegt! Falls mehrere Meldungen anliegen, wird nur diejenige mit der höchsten Priorität angezeigt.
  • Seite 27 Funktionen 3.2 Elektronische Sicherungsüberwachung Menüführung Display EFM 20 (AC) Legende: • RUN: Betriebsmodus Hinweis Im SETUP-Modus wird die Sicherung bzw. das Netz nicht überwacht. Die Überwachung ist nur im RUN-Modus gewährleistet! • U1-2, U2-3, U3-1: Außenleiterspannungen • Value: Wertebereich (195 V bis 790 V) •...
  • Seite 28 Funktionen 3.2 Elektronische Sicherungsüberwachung 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 29 Funktionen 3.2 Elektronische Sicherungsüberwachung oberer Grenzwert überschritten: Grenzwerte nicht überschritten: unterer Grenzwert unterschritten: 3) Funktionen oder Anzeige nur aktiv, falls Netzüberwachung eingeschaltet ist 4) Falls die Memory-Funktion aktiv ist, erscheint wechselnd zur Fehleranzeige folgende Anzeige: Menüführung Display EFM 25 (DC) Legende: •...
  • Seite 30 Funktionen 3.2 Elektronische Sicherungsüberwachung 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 31 Funktionen 3.2 Elektronische Sicherungsüberwachung oberer Grenzwert überschritten: Grenzwerte nicht überschritten: unterer Grenzwert unterschritten: 3) Funktionen oder Anzeige nur aktiv, falls Netzüberwachung eingeschaltet ist 4) Falls die Memory-Funktion aktiv ist, erscheint wechselnd zur Fehleranzeige folgende Anzeige: Meldeprioritäten EFM 20-25 Priorität Meldung Art der Funktion Bemerkung Phasenausfall...
  • Seite 32 Funktionen 3.2 Elektronische Sicherungsüberwachung Spannungsabgriff für die Eigenversorgung und Einspeiserichtung aller EFM am Beispiel der EFM 10 Die Elektronik der EFM wird aus den Phasen (L1, L2, L3 bzw. L+, L-) des Hauptstromkreises versorgt. Die Spannung für die Eigenversorgung wird stets an den Sicherungshaltern an der Seite der rückseitigen Steckkontakte abgegriffen.

  • Seite 33: Motorbedienung

    Funktionen 3.3 Motorbedienung Nachstehende Tabelle zeigt: • Die Anzahl der ausgelösten Sicherungen • Die Aktivität der Elektronik • Die Meldung "Fehler" in Abhängigkeit vom Spannungsabgriff (Einspeiseseite, Abgangsseite). Tabelle 3- 1 Anzahl der ausgelösten Sicherungen, Aktivität der Elektronik und Fehlermeldung in Abhängigkeit vom Span- nungsabgriff (Einspeiseseite, Abgangsseite) der EFM 10/20 Anzahl der ausgelösten Elektronik aktiv...
  • Seite 34 Funktionen 3.3 Motorbedienung • Vorort- oder Fernbedienung • Externer Anschluss über werkseitig montierten 18-poligen Multifunktionsstecker Bild 3-8 Motorbedienung 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...

  • Seite 35: Anschlusstechnik

    Funktionen 3.4 Anschlusstechnik Anschlusstechnik Alle steckbaren Lasttrennschalter werden serienmäßig für Kabelschuhanschluss ausgeliefert. Als optionales Zubehör stehen auch Anschlussklemmen zur Verfügung. Stromwandler und Stromwandlerschienen Stromwandler Baugröße Primärstrom Sekundärstrom Genauigkeitsklasse Durchführungsöffnung Baugröße 00 50 A 1 A, 5 A Kl. 1 ∅ 21 mm 100 A, 150 A 1 A, 5 A Kl.

  • Seite 36: Amperemeter

    Funktionen 3.6 Amperemeter Baugröße Bestell-Nr. der Stromwandlerschienen für 1 Stromwandler 3 Stromwandler 4 Stromwandler Stromwandler mit ∅ 15,2 mm 3NJ6930-3DE00 3NJ6930-3DF00 3NJ6930-3DE00 3NJ6930-3DF00 Baugröße 2 / Baugröße 3 Stromwandlerschienen nicht notwendig Amperemeter Zur Strommessung lassen sich Amperemeter nach DIN 43718 mit den Abmessungen 48 mm x 48 mm einsetzen.

  • Seite 37: Montieren

    Montieren Baugröße 00 montieren Einbau der Bleche für die Gerätevarianten mit Motorantrieb im Schaltschrank 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 38 Montieren 4.1 Baugröße 00 montieren Einbau der Gerätevarianten mit Motorantrieb in den Schaltschrank Einbau in den Schaltschrank 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...

  • Seite 39: Ausbau Der Efm

    Montieren 4.1 Baugröße 00 montieren Ausbau der EFM Ein- / Ausbau der EFM in den Schaltschrank 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 40 Montieren 4.1 Baugröße 00 montieren Notbetrieb ACHTUNG Zerstörung bei Gebrauch von motorbetriebenem Werkzeug Der Notbetrieb darf nur mit einem manuellen Werkzeug bedient werden. Die Bedienung mit einem motorbetriebenen Werkzeug kann zur Zerstörung der Schaltmechanik führen. Einbau der 4-poligen Gerätevarianten mit Motorantrieb in den Schaltschrank 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...

  • Seite 41: Übersicht

    Montieren 4.1 Baugröße 00 montieren Übersicht 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 42 Montieren 4.1 Baugröße 00 montieren Hinweis Bei Einbau von Zubehör müssen der Multifunktionsstecker und die elektronische Sicherungsüberwachung (EFM) demontiert werden. Einbau des Stromwandlers und des Multifunktionssteckers Hinweis Die Stromwandler dürfen nicht mit einem offenen Stromkreis betrieben werden. 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...

  • Seite 43: Verdrahtung Der Hilfsschalter

    Montieren 4.1 Baugröße 00 montieren Verdrahtung der Hilfsschalter Bild 4-1 Leitungslängen BG 00 Farbe: schwarz Ausführung Stromwandler Hilfsschalter Bedruckung I [mm] 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...

  • Seite 44: Baugröße 1 Montieren

    Montieren 4.2 Baugröße 1 montieren Baugröße 1 montieren Einbau der Bleche für die Gerätevarianten mit Motorantrieb im Schaltschrank 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 45 Montieren 4.2 Baugröße 1 montieren Einbau der Gerätevarianten mit Motorantrieb in den Schaltschrank Einbau in den Schaltschrank 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 46 Montieren 4.2 Baugröße 1 montieren Ausbau der EFM Ein- / Ausbau der EFM in den Schaltschrank 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 47 Montieren 4.2 Baugröße 1 montieren Notbetrieb ACHTUNG Zerstörung bei Gebrauch von motorbetriebenem Werkzeug Der Notbetrieb darf nur mit einem manuellen Werkzeug bedient werden. Die Bedienung mit einem motorbetriebenen Werkzeug kann zur Zerstörung der Schaltmechanik führen. Einbau der 4-poligen Gerätevarianten mit Motorantrieb in den Schaltschrank 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 48 Montieren 4.2 Baugröße 1 montieren Übersicht Hinweis Bei Einbau von Zubehör müssen der Multifunktionsstecker und die elektronische Sicherungsüberwachung (EFM) demontiert werden. 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...

  • Seite 49: Einbau Des Stromwandlers Und Des Multifunktionssteckers

    Montieren 4.2 Baugröße 1 montieren Einbau des Stromwandlers und des Multifunktionssteckers Hinweis Die Stromwandler dürfen nicht mit einem offenen Stromkreis betrieben werden. 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 50 Montieren 4.2 Baugröße 1 montieren Verdrahtung der Hilfsschalter Bild 4-2 Leitungslängen BG 1 Farbe: braun Ausführung Stromwandler Hilfsschalter Bedruckung I [mm] 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...

  • Seite 51: Baugröße 2 Und 3 Montieren

    Montieren 4.3 Baugröße 2 und 3 montieren Baugröße 2 und 3 montieren Einbau der Bleche für die Gerätevarianten mit Motorantrieb im Schaltschrank 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 52 Montieren 4.3 Baugröße 2 und 3 montieren Einbau der Gerätevarianten mit Motorantrieb in den Schaltschrank Einbau in den Schaltschrank 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 53 Montieren 4.3 Baugröße 2 und 3 montieren Ausbau der EFM Ein- / Ausbau der EFM in den Schaltschrank 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 54 Montieren 4.3 Baugröße 2 und 3 montieren Notbetrieb ACHTUNG Zerstörung bei Gebrauch von motorbetriebenem Werkzeug Der Notbetrieb darf nur mit einem manuellen Werkzeug bedient werden. Die Bedienung mit einem motorbetriebenen Werkzeug kann zur Zerstörung der Schaltmechanik führen. 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 55 Montieren 4.3 Baugröße 2 und 3 montieren Einbau der 4-poligen Gerätevarianten mit Motorantrieb in den Schaltschrank Übersicht Hinweis Bei Einbau von Zubehör müssen der Multifunktionsstecker und die elektronische Sicherungsüberwachung (EFM) demontiert werden. 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 56 Montieren 4.3 Baugröße 2 und 3 montieren Einbau des Stromwandlers und des Multifunktionssteckers Hinweis Die Stromwandler dürfen nicht mit einem offenen Stromkreis betrieben werden. Verdrahtung der Hilfsschalter 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 57 Montieren 4.3 Baugröße 2 und 3 montieren Bild 4-3 Leitungslängen BG 2 / BG 3 Farbe: blau Ausführung Stromwandler Hilfsschalter Bedruckung I [mm] 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...

  • Seite 59: Projektieren

    Projektieren Einbaudaten Lasttrennschalter 3NJ63 Bemessungsstrom Baugröße Höhenbedarf der Leisten NH-Variante [mm] 3NJ6302 3NJ6312 3NJ6322 3NJ6332 3NJ6303 3NJ6313 3NJ6323 3NJ6333 3NJ6304 3NJ6314 3NJ6324 3NJ6334 Weitere Einbauten Bezeichnung Höhenbedarf [mm] 3NJ69 00-4CB00 Blindabdeckungen für Leerfächer / Anschlussmodul 3NJ69 15-3BA00 Anschlussmodul 400 A für Gerätefach (ohne Frontblende) 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...

  • Seite 60: Bemessungsströme

    Projektierungsregeln Projektierungsregeln sind durch den Anlagenhersteller nach den gültigen Normen einzuhalten (Normenreihe DIN EN IEC 61439). Weitere technische Informationen sind im Kapitel 5 des TIP-Planungshandbuchs (https://support.industry.siemens.com/cs/de/de/view/107113936) zu finden. Bemessungsbelastungsfaktor nach Normenreihe DIN EN IEC 61439 Anzahl der Hauptstromkreise Bemessungsbelastungsfaktor 2 und 3 4 und 5 6 bis einschließlich 9...

  • Seite 61: Technische Daten

    Technische Daten Tabelle 6- 1 3NJ63 2-polig Bestimmungen 3NJ6302…/NH00 3NJ6312…/NH1 3NJ6322…/NH2 3NJ6323…/NH3 Bemessungsbe- triebsspannung U Bemessungsbe- triebsstrom I Bemessungsisolati- 1000 1000 1000 1000 1000 1000 1000 1000 onsspannung U Bemessungsstoß- 8000 8000 8000 8000 8000 8000 8000 8000 spannung U Bedingter Bemes- sungskurzschluss- strom *) I...
  • Seite 62 Technische Daten Tabelle 6- 2 3NJ63 3-polig Bestimmungen 3NJ6303…/NH00 3NJ6313…/NH1 3NJ6323…/NH2 3NJ6333…/NH3 Bemessungsbe- triebsspannung Bemessungsbe- triebsstrom I Bemessungsiso- 1000 1000 1000 1000 1000 1000 1000 1000 1000 lationsspannung Bemessungs- 8000 8000 8000 8000 8000 8000 8000 8000 8000 stoßspannung Bedingter Be- messungskurz- schlussstrom *) Bemessungs-...
  • Seite 63 Technische Daten Tabelle 6- 3 3NJ63 4-polig Bestimmungen 3NJ6303…/NH00 3NJ6313…/NH1 3NJ6323…/NH2 3NJ6333…/NH3 Bemessungsbe- triebsspannung Bemessungsbe- triebsstrom I Bemessungsiso- 1000 1000 1000 1000 lationsspannung Bemessungs- 8000 8000 8000 8000 stoßspannung Bedingter Be- messungskurz- schlussstrom *) Bemessungs- kurzschluss- strom (kA) Effektivwert Gebrauchskate- AC22B AC22B AC22B...

  • Seite 64: Derating-Faktoren Nach Umgebungstemperatur -25

    Technische Daten Anschlussquerschnitte 3NJ630…/NH0 3NJ631…/NH1 3NJ632…/NH2 3NJ632…/NH3 Kabelschuhanschluss Leiterquer- 1x 10-95 1x 25-240 1x 25-300 1x 25-300 schnitt 2x 16-70 2x 25-70 2x 25-240 2x 25-240 (AI/Cu, ein- bzw.mehrdrahtig) nach DIN 46235 (Cu) und DIN 46239 (AI) Schraubengröße 2 x M12 2 x M12 Drehmoment Klemmenanschluss...

  • Seite 65: Elektronische Sicherungsüberwachung (Efm 10)

    Technische Daten Hilfsschalter nach IEC 60947-5-1 Bemessungsisolationsspannung U Bemessungsstoßspannung U 8000 Bemessungsbetriebsstrom I bei AC 15, Ue = 120 V bei AC 15, Ue = 230 V bei AC 15, Ue = 400 V bei AC 15, Ue = 690 V Elektronische Sicherungsüberwachung (EFM 10) Scheinleistungsaufnahme S ca.

  • Seite 66: Elektronische Sicherungsüberwachung Ac-Variante (Efm 20)

    Technische Daten Elektronische Sicherungsüberwachung AC-Variante (EFM 20) Scheinleistungsaufnahme S ca. 2,5 Innenwiderstand des Messkreises MOhm > 6 Lagertemperatur °C - 20 ... + 80 Betriebstemperatur °C - 5 ... + 55 Betriebstemperatur (ab 500 V bzw. 500 A) °C - 5 ... + 35 Schutzart in geschlossener Leiste IP40 Bemessungsbetriebsspannung der Hauptschaltgeräte...

  • Seite 67: Elektronische Sicherungsüberwachung Dc-Variante (Efm 25)

    Technische Daten Elektronische Sicherungsüberwachung DC-Variante (EFM 25) Scheinleistungsaufnahme S ca. 2,5 Innenwiderstand des Messkreises MOhm > 6 Lagertemperatur °C - 20 ... + 80 Betriebstemperatur °C - 5 ... + 55 Betriebstemperatur (ab 500 V bzw. 500 A) °C - 5 ... + 35 Schutzart in geschlossener Leiste IP40 Bemessungsbetriebsspannung der Hauptschaltge-...
  • Seite 68 Technische Daten Motorantrieb Baugröße BG 00 BG 1 BG 2 / BG 3 Versorgungsspannung DC 24 ± 2 Stromaufnahme Lebensdauer (ohne Einschränkung der Lasttrennschal- ter nach IEC 60947-3) Schaltspiele gesamt 1600 1600 1000 Schaltspiele unter Last Signaldauer Min. 0,5 oder Dauersignal 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...

  • Seite 69: Maßbilder

    Maßbilder Baugröße 00 3NJ6302… / 3NJ6303… / 3NJ6304… Bild 7-1 Lasttrennschalter 3NJ63 BG00 mit Handbetätigung 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 70 Maßbilder 7.1 Baugröße 00 Phasenabstände 3NJ6302…(2-polig) 3NJ6303…(3-polig) 3NJ6304…(4-polig) 92.5 3NJ6302… / 3NJ6303… Bild 7-2 Lasttrennschalter 3NJ63 BG 00, 2/3-polig, mit Motorantrieb 3NJ6304… Bild 7-3 Lasttrennschalter 3NJ63 BG 00, 4-polig, mit Motorantrieb 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...

  • Seite 71: Baugröße 1

    Maßbilder 7.2 Baugröße 1 Baugröße 1 3NJ6312… / 3NJ6313… / 3NJ6314… Bild 7-4 Lasttrennschalter 3NJ63 BG1 mit Handbetätigung Phasenabstände 3NJ6312…(2-polig) 3NJ6313…(3-polig) 3NJ6314…(4-polig) 92.5 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 72 Maßbilder 7.2 Baugröße 1 3NJ6312… / 3NJ6313… Bild 7-5 Lasttrennschalter 3NJ63 BG1, 2/3-polig, mit Motorantrieb 3NJ6314… Bild 7-6 Lasttrennschalter 3NJ63 BG1, 4-polig, mit Motorantrieb 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...

  • Seite 73: Baugröße 2

    Maßbilder 7.3 Baugröße 2 Baugröße 2 3NJ6322… / 3NJ6332... / 3NJ6323… / 3NJ6333… / 3NJ6324… / 3NJ6334… Bild 7-7 Lasttrennschalter 3NJ63 BG2 mit Handbetätigung Phasenabstände 3NJ6322…(2-polig) 3NJ6332…(2-polig) 3NJ6323…(3-polig) 3NJ6333…(3-polig) 3NJ6324…(4-polig) 92.5 3NJ6334…(4-polig) 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 74 Maßbilder 7.3 Baugröße 2 3NJ6322… / 3NJ6332… / 3NJ6323… / 3NJ6333… Bild 7-8 Lasttrennschalter 3NJ63 BG2, 2/3-polig, mit Motorantrieb 3NJ6324… / 3NJ6334… Bild 7-9 Lasttrennschalter 3NJ63 BG2, 4-polig, mit Motorantrieb 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...

  • Seite 75: Lage Der Phasen, Anschlussbolzen Und Stromwandler

    Maßbilder 7.4 Lage der Phasen, Anschlussbolzen und Stromwandler Lage der Phasen, Anschlussbolzen und Stromwandler Bild 7-10 Baugröße 00 Bild 7-11 Baugröße 1 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...

  • Seite 76: Stromwandler

    Maßbilder 7.5 Stromwandler Bild 7-12 Baugröße 2 / Baugröße3 Stromwandler Bild 7-13 Stromwandler für Lasttrennschalter 3NJ63 BG 00 und BG 1 mit Durchführungsöffnung ∅ 21 mm Bild 7-14 Stromwandler für Lasttrennschalter 3NJ63 BG 00 geeicht mit Durchführungsöffnung ∅ 14 mm und für 3NJ63 BG1 geeicht mit Durchführungsöffnung ∅ 15,2 mm und Durchbruch 17 x 6 mm.

  • Seite 77: Amperemeter

    Maßbilder 7.6 Amperemeter Bild 7-15 Stromwandler für Lasttrennschalter 3NJ63 BG 2 und BG 3 Amperemeter Bild 7-16 Dreheisen-Messgerät Bild 7-17 Bimetall-Messgerät 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 79 Schaltpläne Schaltungsbeispiele Schaltungsbeispiele Bild 8-1 Schaltungsbeispiel mit 1 Stromwandler auf 1 Amperemeter verdrahtet, mit 1 Schließer und 1 Öffner 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 80 Schaltpläne 8.1 Schaltungsbeispiele Bild 8-2 Schaltungsbeispiel mit 1 Stromwandler auf Multifunktionsstecker verdrahtet, mit 1 Schließer und 1 Öffner Bild 8-3 Schaltungsbeispiel mit 3 Stromwandlern auf Multifunktionsstecker verdrahtet, mit 1 Schließer und 1 Öffner 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 81 Schaltpläne 8.1 Schaltungsbeispiele Bild 8-4 Schaltungsbeispiel mit 1 Stromwandler auf 1 Amperemeter und Multifunktionsstecker verdrahtet, mit 1 Schließer und 1 Öffner Bild 8-5 Schaltungsbeispiel mit 3 Stromwandlern auf 1 Amperemeter und Multifunktionsstecker verdrahtet, mit 1 Schließer und 1 Öffner 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 82 Schaltpläne 8.1 Schaltungsbeispiele Bild 8-6 Schaltungsbeispiel 3NJ63 handbetätigt, mit 1 Stromwandler auf 1 Amperemeter verdrahtet, mit 1 Schließer und 1Öffner, mit elektronischer Sicherungsüberwachung (EFM10) 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 83 Schaltpläne 8.1 Schaltungsbeispiele Bild 8-7 Schaltungsbeispiel 3NJ63 mit Motorantrieb, mit 3 Stromwandlern auf 1 Amperemeter und Multifunktionsstecker verdrahtet, mit 1 Schließer und 1 Öffner, mit elektronischer Sicherungsüberwachung (EFM10) 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 84 Schaltpläne 8.1 Schaltungsbeispiele Bild 8-8 Schaltungsbeispiel 3NJ63 handbetätigt, mit 1 Stromwandler auf 1 Amperemeter verdrahtet, mit 1 Schließer und 1Öffner, mit elektronischer Sicherungsüberwachung (EFM20) 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...
  • Seite 85 Schaltpläne 8.1 Schaltungsbeispiele Bild 8-9 Schaltungsbeispiel 3NJ63 mit Motorantrieb, mit 3 Stromwandlern auf 1 Amperemeter und Multifunktionsstecker verdrahtet, mit 1 Schließer und 1 Öffner, mit elektronischer Sicherungsüberwachung (EFM20) 3NJ63 Systemhandbuch, 09/2023, 7116114-01_DS06...

  • Seite 86: Belegungsplan Der Multifunktionsstecker

    Schaltpläne 8.2 Belegungsplan der Multifunktionsstecker Belegungsplan der Multifunktionsstecker 8.2.1 Handbetätigte Lasttrennschalter Tabelle 8- 1 Handbetätigte Lasttrennschalter Stromwandler L1, k Hilfsschalter Öffner, 1 Stromwandler L1, l Hilfsschalter Öffner, 2 Stromwandler L2, k Hilfsschalter Schließer, 3 Stromwandler L2, l Hilfsschalter Schließer, 4 Stromwandler L3, k EFM 10/20/25, Relais 1, 11/21/31 Stromwandler L3, l...
