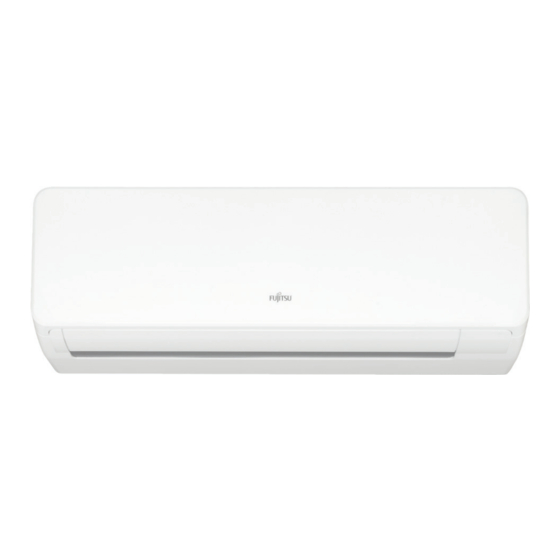

- Seite 1 DELUXE-WANDMODELLE ECO Montage- und Betriebsanleitung Kombination (Inneneinheit/Außeneinheit) ASYG 07KGTE / AOYG 07KGCA ASYG 09KGTE / AOYG 09KGCA ASYG 12KGTE / AOYG 12KGCA ASYG 14KGTE / AOYG 14KGCA...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Einleitung Sicherheit Wartung Konformitätserklärungen Technische Daten Abmessungen ASYG 07-09-12-14KGTE AOYG 07-09-12-14KGCA Mindestabstände zu Hindernissen Anschluss-Schema Kältekreislauf 10. Schaltplan Externe Kontakte Inneneinheit 11.1 Externe Eingänge 11.2 Externe Ausgänge 11.3 Kombinationsmöglichkeiten der externen Ein- und Ausgänge 11.4 Funktionsdetail der externen Eingangskontakte 11.5 Funktionsdetail der externen Ausgangskontakte 12. -
Seite 3: Einleitung
ASYG 07 / AOYG 07 KGTE KGCA Betriebsanleitung entstehen, übernimmt die ASYG 09 / AOYG 09 KGTE KGCA Swegon Germany GmbH keine Haftung. ASYG 12 / AOYG 12 KGTE ASYG 14 / AOYG 14 KGTE KGCA 1.2 Mitgeltende Unterlagen 1.6 Typenschild... -
Seite 4: Sicherheit
2. Sicherheit 2.1 Sicherheits- und Warnhinweise 2.2 Bestimmungsgemäßer Gebrauch Beachten Sie bei der Montage und Bedienung die Fujitsu Klimageräte sind nach dem Stand der allgemeinen Sicherheitshinweise und Warnhinweise, Technik und anerkannten sicherheitstechnischen die jeder Handlung vorangestellt sind. Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung Gefahr für Leib und Leben 2.1.1 Klassifizierung der Warnhinweise... -
Seite 5: Allgemeine Sicherheitshinweise
2.3 Allgemeine Sicherheitshinweise 2.3.5 Anschlüsse 2.3.5.1 Kältetechnische Anschlüsse 2.3.1 Persönliche Schutzausrüstung Die kältetechnischen Rohranschlüsse dürfen Tragen Sie beim Umgang mit Kältemitteln innerhalb eines Gebäudes nur mittels der geeignete Schutzkleidung, Schutzhandschuhe und mitgelieferten Bördelmuttern genutzt werden. Die eine Schutzbrille. seitlichen Bohrungen in den Muttern dienen zur Vermeiden Sie den Kontakt mit der Haut. - Seite 6 Das Kältesystem führt in unregelmäßigen Abstän- men Sie bitte den entsprechenden Sicher- den Sonderbetriebsarten wie z.B. eine Abtauung heitsdatenblättern, welche Sie bei der Swegon oder Ölrückführung durch. In diesem Zeitraum Germany GmbH anfragen können. kann es zu einem Kaltlufteinfall über den Wärme- tauscher kommen.
-
Seite 7: Erste Hilfe
2.5 Erste-Hilfe Einatmen Hohe Konzentrationen des Kältemittels können Erstickungen verursachen. Erste Symptome können ein Verlust der Bewegungsfähigkeit und des Bewusst- seins sein. Betroffene unter Atemschutz an die Luft bringen, warm und ruhig halten und sofort einen Arzt konsultieren. Bei Atemstillstand künstliche Beatmung durchführen. -
Seite 8: Wartung
3. Wartung Eine Wartung soll in regelmäßigen Abständen, unsere Empfehlung ist mindestens alle 12 Monate, nach EN 378, Teil 2 durchgeführt werden. Je nach Kältemittel- füllmenge des Systems muss nach F- Gase Verord- nung EG 842/2006 eine Dichtigkeitsprüfung von ausgebildetem Fachpersonal, zertifiziert nach Kate- gorie I des EG303/2008, durchgeführt werden. -
Seite 9: Konformitätserklärungen
4. Konformitätserklärungen 【EU】 DECLARATION OF CONFORMITY Manufacturer [I] declares under its sole responsibility that the products [II] are in conformity with the requirements of the [EU] Legislations and Harmo- nized standards [III]. [I] Manufacturer ___FUJITSU GENERAL LIMITED ___3-3-17, Suenaga, Takatsu-ku, Kawasaki, Kanagawa, 213-8502, Japan [II] Product name ___Air Conditioner ASYG07KGTE... - Seite 10 【EU】 DECLARATION OF CONFORMITY Manufacturer [I] declares under its sole responsibility that the products [II] are in conformity with the requirements of the [EU] Legislations and Harmo- nized standards [III]. [I] Manufacturer ___FUJITSU GENERAL LIMITED ___3-3-17, Suenaga, Takatsu-ku, Kawasaki, Kanagawa, 213-8502, Japan [II] Product name ___Air Conditioner AOYG07KGCA...
-
Seite 11: Technische Daten
5. Technische Daten Inneneinheit ASYG 07KGTE ASYG 09KGTE ASYG 12KGTE ASYG 14KGTE Außeneinheit AOYG 07KGCA AOYG 09KGCA AOYG 12KGCA AOYG 14KGCA Nennkälteleistung 0,9 bis 3,2 0,9 bis 3,4 0,9 bis 4,1 0,9 bis 4,5 Leistungsbereich Kühlen Nennheizleistung 0,9 bis 5,2 0,9 bis 5,4 0,9 bis 6,1 0,9 bis 6,4... - Seite 12 Inneneinheit ASYG 07KGTE ASYG 09KGTE ASYG 12KGTE ASYG 14KGTE Außeneinheit AOYG 07KGCA AOYG 09KGCA AOYG 12KGCA AOYG 14KGCA Kältemittelleitungen 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) • Saugleitung • Flüssigkeitsleitung 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) • max. Leitungslänge •...
-
Seite 13: Abmessungen
6. Abmessungen 6.1 ASYG 07-09-12-14KGTE 373,5 417,5 (834) Geräteaußenkante Ø 65 für Rohreinführung Ø 65 für Rohreinführung Einheit: mm... -
Seite 14: Aoyg 07-09-12-14Kgca
6.2 AOYG 07-09-12-14KGCA max. M10 Befestigungslöcher Luft Kondensatablauf Ø42 Einheit: mm - 49 - 2-1. Models: AOYG07KGCA, AOYG09KGCA, AOYG12KGCA, and AOYG14KGCA 2. Dimensions... -
Seite 15: Mindestabstände Zu Hindernissen
7. Mindestabstände zu Hindernissen 40 oder mehr 70 oder mehr Wandhalterung 107 oder mehr Geräteaußenkante 183 oder mehr 1.500 oder mehr Einheit: mm... -
Seite 16: Anschluss-Schema
8. Anschluss-Schema ASYG 07-09-12-14KGTE / AOYG 07-09-12-14KGCA Inneneinheit Kältemittelleitungen Elektrische Verbindungsleitung 6,35/9,52 mm min. 4 x 1,5² Spannungsversorgung 230 V / 50 Hz / 1 Ph N Maximale Leistungsaufnahme 1,7 / 1,8 / 2,1 / 2,3 kW Empfohlene Absicherung 16 A träge / C Außeneinheit... -
Seite 17: Kältekreislauf
9. Kältekreislauf ASYG 07-09-12-14KGTE / AOYG 07-09-12-14KGCA 3-Wege-Ventil Muffler Wärmetauscher (Inneneinheit) 2-Wege-Ventil Muffler Verdichter Filter 4-Wege-Ventil Expansionsventil Filter Wärmetauscher (Außeneinheit) Kühlen Heizen : Heißgastemperaturfühler : Außentemperaturfühler : Wärmetauscheraustrittstemperaturfühler : Raumtemperaturfühler : Rohrtemperaturfühler... -
Seite 18: Schaltplan
10. Schaltplan ASYG 07-09-12-14KGTE / AOYG 07-09-12-14KGCA Terminal 2-adrige schwarz Kabel-Fernbedienung (Option) weiß schwarz Rohrtemperaturfühler schwarz schwarz grün Raumtemperaturfühler schwarz Erdklemme weiß weiß weiß weiß Präsenzmelder weiß weiß weiß weiß weiß weiß weiß weiß Schnittstelle (UART) weiß für WIFI oder Kommunikationsbox schwarz Test... -
Seite 19: Externe Kontakte Inneneinheit
11. Externe Kontakte Inneneinheit nur in Verbindung mit Kommunikationsbox UTY-XCSXZ2 (Option Art. Nr. 2607022) Örtlichkeit externer Eingang externer Ausgang Steckplatz Eingangswahl Eingangssignalart Betrieb/Stopp CN46 potenzialbehaftet Flanke Zwangsstopp Inneneinheit Betriebsmeldung Störmeldung CN47 Lüfterbetriebsmeldung Betrieb/Stopp CN313 / CN314 Flanke / Puls potenzialbehaftet / Zwangsstopp Kommunikations- potenzialfrei... -
Seite 20: Externe Eingänge
11.1 Externe Eingänge potenzialfrei: Bei vorhandener Fremdspannung setzen Sie den Schiebe-Schalter SW 301 auf „VOL“-Stellung. Für den externen Eingang muss ein verdrilltes Kabel verwendet werden, die maximale Leitungslänge beträgt 150 m. Bei der Verlegung ist darauf zu achten, dass keine spannungsführenden Leitungen Steckplatz (CN313) in unmittelbarer Nähe verlegt sind. -
Seite 21: Externe Ausgänge
11.2 Externe Ausgänge Bei Anschluss über Koppelrelais Entsprechend der Anwendung ist ein angemessenes Kabel mit der notwendigen Aderzahl und Stärke zu Widerstand Steckplatz verwenden. LED 1 (CN310) (Betriebsmeldung) Widerstand 11.2.1 Inneneinheit Steckplatz LED 2 (CN311) (Störmeldung) Für den externen Ausgang muss ein verdrilltes Kabel verwendet werden, die maximale Leitungslänge Widerstand Steckplatz... -
Seite 22: Kombinationsmöglichkeiten Der Externen Ein- Und Ausgänge
11.3 Kombinationsmöglichkeiten der externen Ein- und Ausgänge Durch Kombination der Funktionseinstellungen auf der Inneneinheit und dem Drehschalter auf der Kommunkationsbox ist eine Vielzahl von Möglichkeiten der externen Kontaktnutzung möglich. Folgend einige Möglichkeiten der Kombinationen: Externe Eingänge Drehschalter auf der Funktionseinstellung Kommunikationsbox CN 46 CN 313... -
Seite 23: Funktionsdetail Der Externen Eingangskontakte
11.4 Funktionsdetail der externen Eingangskontakte (Alle Beispiele nur mit Flankensignal) Eingangssignal Inneneinheit Eingangssignal muss als Flanke gesetzt werden Kommunikationsbox Eingangssignal kann wahlweise mit DIP-Schalter SW 2 302 zwischen Flanke- oder Pulssignal variiert werden. Pulsbreite mindestens 200 mSek Puls 11.4.1 Betrieb/Stopp Modus 1 Drehschalter auf Externer Funktionseinstellungen... - Seite 24 11.4.1 Zwangs-Stopp Drehschalter auf Externer Funktionseinstellungen Eingangssignal Kommunikationsbox Eingang Aus Ein 46-02 60-00 CN313 Ein Aus Input Zwangs-stopp Normal Betreib Inneneinheit Stopp Fernbedienung Anmerkungen: Wenn Zwangs-Stopp gesetzt wird, stoppt die Innen- einheit ihren Betrieb und ein Wiedereinschalten über die Fernbedienung ist gesperrt.
-
Seite 25: Freie Kühlung
11.4.3 Freie Kühlung Drehschalter auf Externer Funktionseinstellungen Eingangssignal Kommunikationsbox Eingang 60-00 Ein Aus CN313 60-09 Aus Ein 60-10 Input Verdichter Raumtemperatur Einstelltemperatur Anmerkung: Deaktivierung der maschinellen Kühlung trotz angeforderten Kühlbetriebs, um z.B. mit Hilfe des Lüfters Außenluft zu nutzen. 11.5 Funktionsdetail der externen Ausgangskontakte 11.5.1 Betriebsmeldung... - Seite 26 Betrieb Inneneinheiten Stopp CN47 CN310 11.5.2 Störmeldung Drehschalter auf Externer Funktionseinstellungen Ausgangssignal Kommunikationsbox Ausgang Aus Ein 60-09 CN 47 Ein Aus Aus Ein 60-00 CN 310 Ein Aus 60-00 Aus Ein CN311 60-10 Ein Aus Aus ...
-
Seite 27: Leistungstabellen
12. Leistungstabellen Erläuterungen der Abkürzungen • Gesamtkühlleistung (in kW) SHC: sensible Kühlleistung (in kW) • Leistungsaufnahme (in kW) • °CDB: Trockenkugeltemperaturt (in °C) • °CWB: Feuchtkugeltemperatur (in °C) • 12.1 Kühlleistung ASYG 07KGTE • Innentemperatur °CDB °CWB TC SHC TC SHC TC SHC TC SHC TC SHC... - Seite 28 ASYG 12KGTE • Innentemperatur °CDB °CWB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC °CDB 3,09 2,54 0,32 3,45 2,78 0,38 3,82 2,96 0,44 4,00 3,01 0,45 4,13 3,09 0,40 4,41 3,14 0,45 4,62 3,21 0,44 3,30 2,76 0,52 3,57 2,87 0,54 3,76 2,93 0,51 3,94 3,01 0,52 4,04 3,05 0,53 4,37 3,15 0,52 4,68 3,23 0,54 3,27 2,75 0,29 3,54 2,85 0,30 3,72 2,91 0,29 3,91 2,99 0,29 4,00 3,03 0,30 4,33 3,13 0,29 4,64 3,22 0,30 3,23 2,72 0,38 3,49 2,83 0,40 3,68 2,89 0,37 3,86 2,97 0,38 3,95 3,01 0,39 4,28 3,10 0,38 4,58 3,19 0,39...
-
Seite 29: Heizleistung
12.2 Heizleistung ASYG 07KGTE • Innentemperatur °CDB °CDB °CWB 3,08 1,30 3,11 1,35 3,09 1,38 3,06 1,42 3,04 1,43 3,62 1,39 3,66 1,44 3,63 1,46 3,60 1,51 3,58 1,52 4,10 1,44 4,13 1,49 4,10 1,52 4,06 1,56 4,04 1,57 4,50 1,48 4,54 1,53... - Seite 30 ASYG 12KGTE • Innentemperatur °CDB °CDB °CWB 3,40 1,39 3,39 1,36 3,36 1,36 3,34 1,37 3,30 1,40 4,02 1,41 3,93 1,43 3,83 1,46 3,72 1,48 3,60 1,52 4,60 1,51 4,50 1,54 4,39 1,57 4,26 1,60 4,12 1,63 5,29 1,63 5,17 1,66 5,04 1,69...
-
Seite 31: Korrekturtabellen Für Leitungslänge Und Höhendifferenz
13. Korrekturtabellen für Leitungslänge und Höhendifferenz Die angegebenen Werte beziehen sich auf die ma- ximale Kälteleistung. *1) Inneneinheit höher montiert als Außeneinheit *2) Inneneinheit tiefer montiert als Außeneinheit Inneneinheit Außeneinheit Höhendifferenz (H) Höhendifferenz (H) Kältemittelleitung Kältemittelleitung Außeneinheit Inneneinheit Leitungslänge (m) Kühlen 0,858 0,868... -
Seite 32: Einstellungen Mit Der Infrarot-Fernbedienung
14. Einstellungen mit der Infrarot-Fernbedienung 14.1 Funktionsparameter Weitere Einstellungen vornehmen Die Schritte 3 bis 6 wiederholen. Für die Einstellung von Funktionsparametern muss die Funktionsparameter-Modus verlassen Inneneinheit ausgeschaltet sein. Den „RESET“-Knopf drücken. Die „TEMP.“-Taste und die „POWERFUL“-Tas- Nach dem Einstellen der Funktionsparameter te gedrückt halten und gleichzeitig den „RE- Nach dem Verlassen des Funktionsparameter-Modus SET“-Knopf drücken, um in den Funktionsparame-... -
Seite 33: Übersicht Der Funktionsparameter
14.3 Übersicht der Funktionsparameter Beschreibung Funktionsnummer Einstellwert Standard Je nach Installationsort ist eine oder mehrere Funkti- keine Korrektur 0 K onsnummer anzupassen. - 0,5 K - 1,0 K Anmerkung: Bei falscher Funktionsnummer oder - 1,5 K falschem Einstellwert wird keine Änderung gespeichert. mehr Kühlen - 2,0 K... -
Seite 34: Automatischer Wiederanlauf Nach Spannungsausfall
Korrektur des Fernbedienungstemperaturfühlers Aufschaltung des Messfühlers der Fernbedienung In Abhängigkeit des Montageortes der Kabel-Fernbe- (nur Kabel-Fernbedienung) dienung kann eine Korrektur des eingebauten Mess- Wenn der Temperaturfühler in der Kabel-Fernbedie- fühlers notwendig sein. Zur Änderung dieser Werte nung genutzt werden soll, muss die Einstellung auf muss die Funktionsnummer 42 auf 02 gesetzt sein „beide“... -
Seite 35: Betriebsart Einschränkung
Umschaltung des Messfühlers nur auf Fernbedienung Externes Ausgangssignal Auswahl der Ausgangsmeldung. Einzelheiten dazu Um nur den Fühler der Kabel-Fernbedienung zu finden Sie unter „externe Ein- und Ausgänge“. nutzen, muss hier der Einstellwert auf 01 (nur Ka- (Werkeinstellung: 00) bel-Fernbedienung) aktiviert werden. Diese Einstellung ist nur aktivierbar, wenn vorab die Funktionsnummer 42 auf „beide“... -
Seite 36: Fernbedienungen Und Zubehör
15. Fernbedienungen und Zubehör Abbildung Bezeichnung Modell Bemerkung Artikel-Nummer 2-adrige Touch-Fernbedienung Touch-Fernbedienung UTY-RNRYZ5 2607643 inkl. Kommunikationsplatine 2-adrige Kabel-Fernbedienung Kabel-Fernbedienung UTY-RLRY 2607644 inkl. Kommunikationsplatine USB-Schnittstelle zum Anschluss an ein WLAN- WiFi-Modul UTY-TFSXF2 Netzwerk. Spannungsversorgung erfolgt aus der 2613201 Inneneinheit. Für erweiterte externe Ein- und Ausgänge Kommunikationsbox UTY-XCSXZ2 2607022... -
Seite 37: Schutzfunktionen
16. Schutzfunktionen Modell Bauteil Schutzform ASYG 07-09KGTE ASYG 12-14KGTE Schaltkreis Inneneinheit Sicherung (Steuerplatine) 250 V; 3,15 A mehr als 85 °C 125 ± 25 °C Aktiv Ventilatormotor- Ventilatormotor- reduziert Stopp Ventilatormotor Temperatursicherung 85 °C oder weniger 110 ± 20 °C Reset Ventilatormotor Ventilatormotor... -
Seite 38: Fehlerdiagnose
17. Fehlerdiagnose 17.1 Diagnose an den LEDs der Inneneinheit und Kabel- Fernbedienung OPERATION (betrieb)-Anzeigelampe (grün) TIMER-Anzeigelampe (orange) ECONOMY (stromspar)-Anzeigelampe (grün) Anzeige Display Anzeige LED Beschreibung Kabel- Operation Timer Economy Fernbedienung 1 x • 1 x • Kommunikationsfehler zwischen Inneneinheit und Außeneinheit ◊... - Seite 39 Anzeige Display Anzeige LED Beschreibung Kabel- Operati- Timer Economy Fernbedienung 6 x • 2 x • Modellinformationsstörung der Außeneinheit oder EEPROM defekt ◊ 6 x • 3 x • Störung der Inverterplatine ◊ 6 x • 4 x • Spannungsfehler oder Störung am aktiven Filtermodul ACTPM ◊...
