Gesamtzeichnung Mit Einzelteileverzeichnis Nori 40 Fsl/Fss - KSB BOA-H Betriebsanleitung

100
758
411.1
920
902
903
NORI 40 FSL

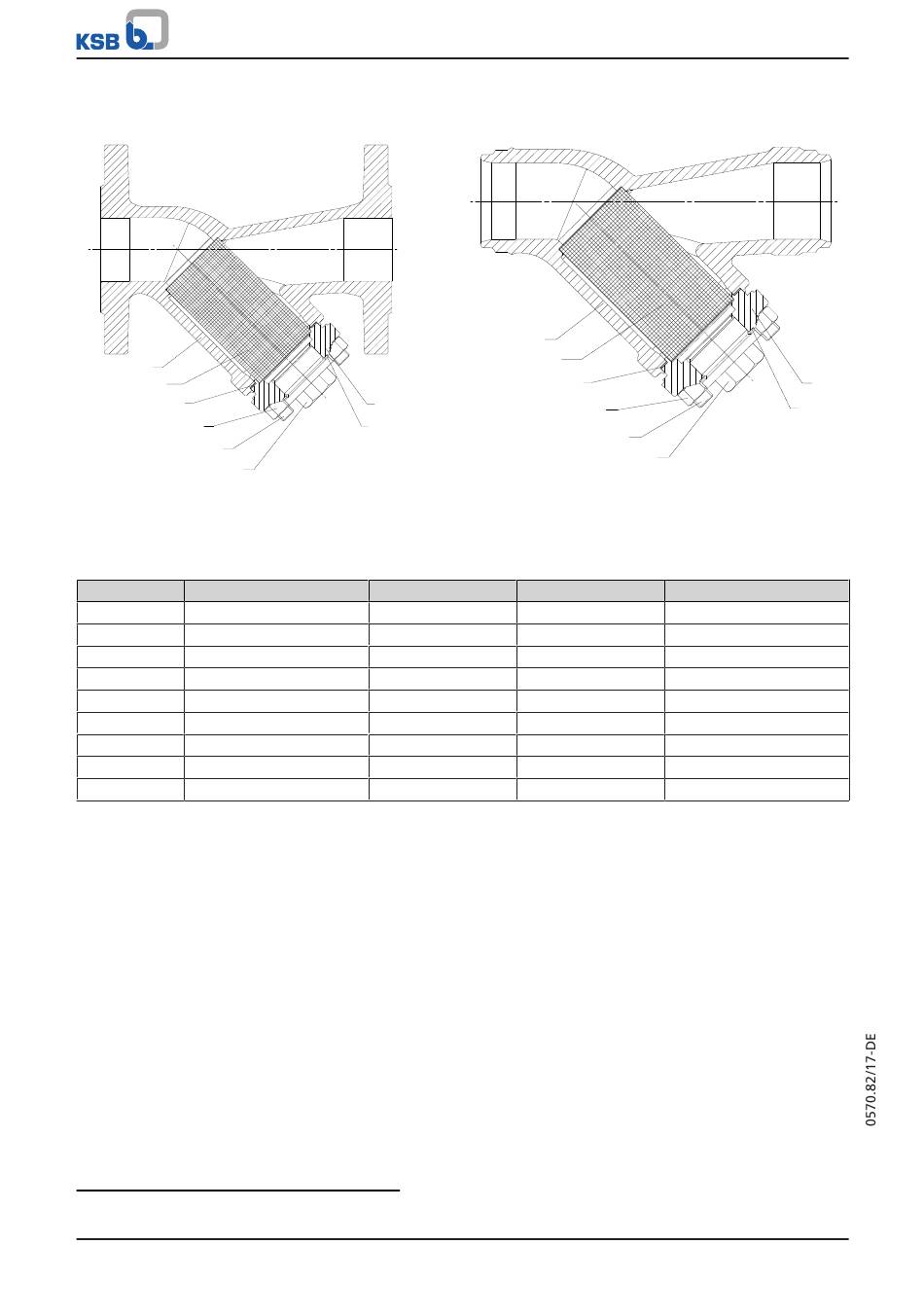

Abb. 41: Schnittbilder
Tabelle 52: Stückliste
Teile-Nr. Benennung
100 Gehäuse
160 Deckel
55)
411.1 Dichtring
55)
758 Sieb
55)
191 Siebkorb
902 Stiftschraube
55)
903 Entleerungsschraube
55)
411.2 Dichtring
920 Sechskantmutter
55 Empfohlene Ersatzteile
84 von 94
9 Zugehörige Unterlagen

9.19 Gesamtzeichnung mit Einzelteileverzeichnis NORI 40 FSL/FSS

160
411.2
Werkstoff
GP 240 GH+N
GP 240 GH
CrNi-Grafit
Edelstahl
Edelstahl
21 CrMoV 5-7
A4
A4
25 CrMo 4
100
758
411.1
920
902
903
NORI 40 FSS
Werkstoffnummer Bemerkung
1.0619+N -
1.0619 -
- -
- -
- ≥ DN 125
1.7709 Korrosionsgeschützt
- -
- -
1.7218 Korrosionsgeschützt
160
411.2
