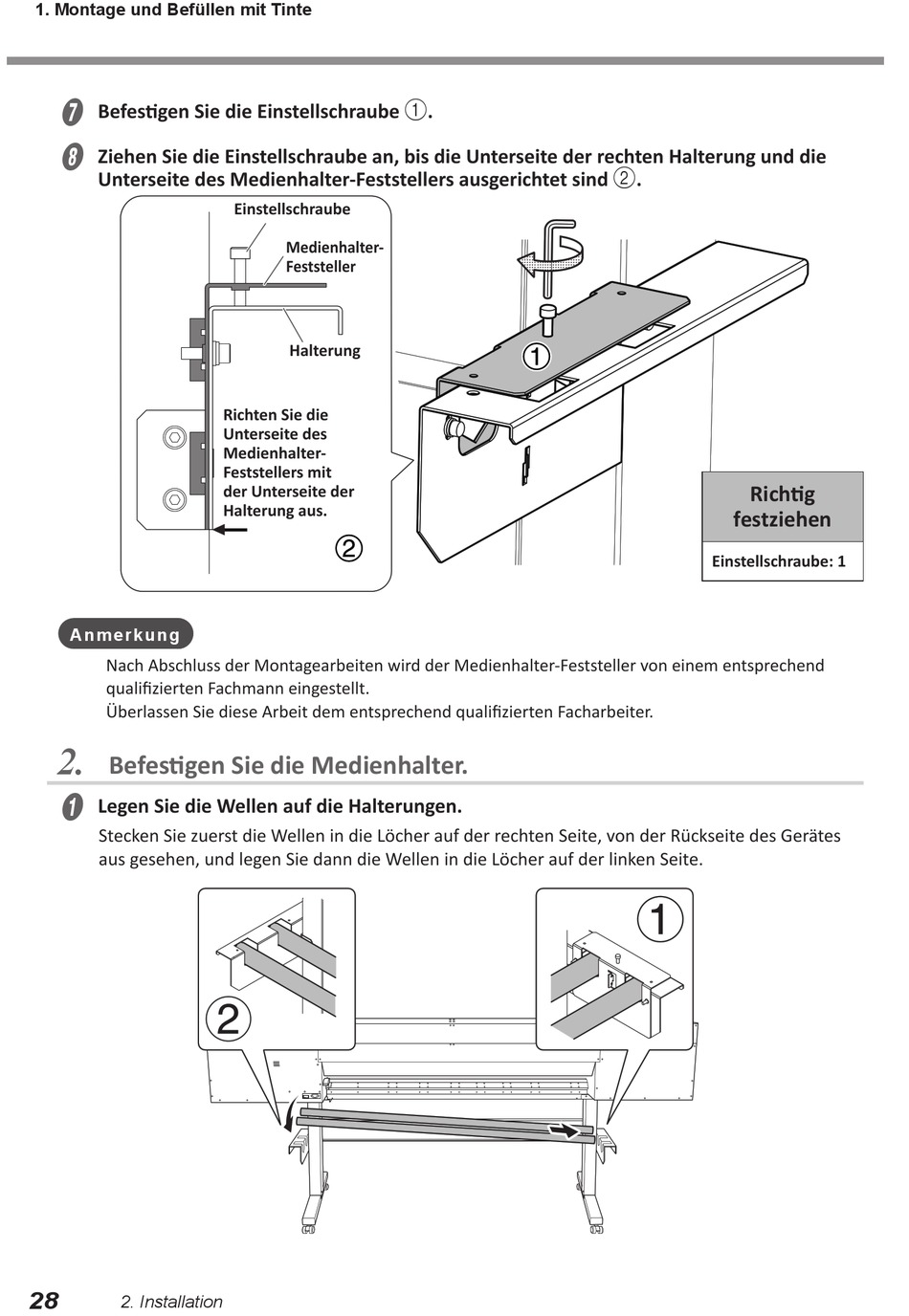

1. Montage und Befüllen mit Tinte
Befestigen Sie die Einstellschraube
G
Ziehen Sie die Einstellschraube an, bis die Unterseite der rechten Halterung und die
H
Unterseite des Medienhalter-Feststellers ausgerichtet sind
Anmerkun g
Nach Abschluss der Montagearbeiten wird der Medienhalter-Feststeller von einem entsprechend
qualifizierten Fachmann eingestellt.
Überlassen Sie diese Arbeit dem entsprechend qualifizierten Facharbeiter.
2.
Befestigen Sie die Medienhalter.
Legen Sie die Wellen auf die Halterungen.
A
Stecken Sie zuerst die Wellen in die Löcher auf der rechten Seite, von der Rückseite des Gerätes
aus gesehen, und legen Sie dann die Wellen in die Löcher auf der linken Seite.
28
2. Installation
Einstellschraube
Medienhalter-
Feststeller
Halterung
Richten Sie die
Unterseite des
Medienhalter-
Feststellers mit
der Unterseite der
Halterung aus.
.
1
.
2
Richtig
festziehen
Einstellschraube: 1
