Roland TrueVIS VG2-640 Anleitung Für Die Installation Seite 25

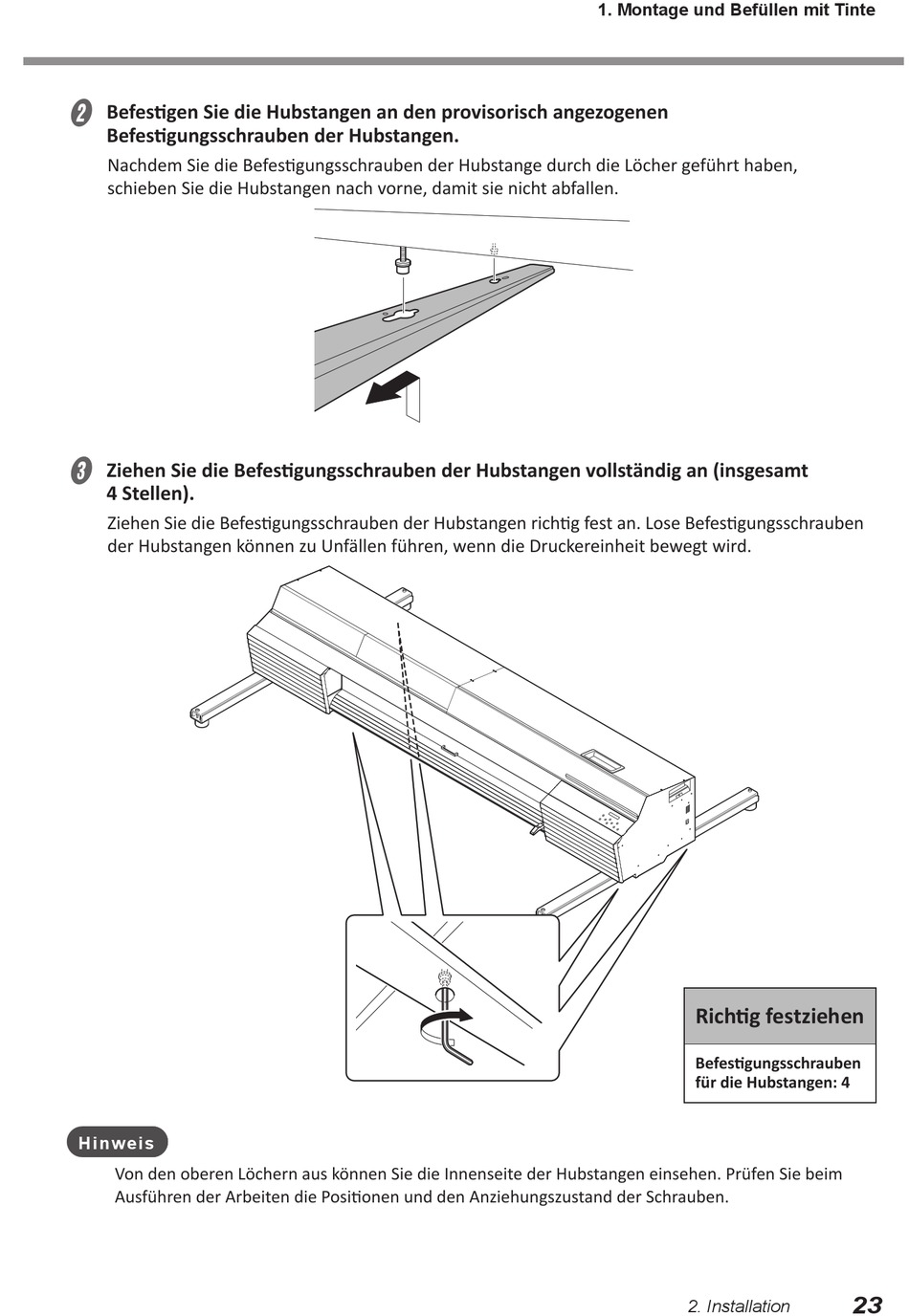

Befestigen Sie die Hubstangen an den provisorisch angezogenen
B
Befestigungsschrauben der Hubstangen.
Nachdem Sie die Befestigungsschrauben der Hubstange durch die Löcher geführt haben,
schieben Sie die Hubstangen nach vorne, damit sie nicht abfallen.
Ziehen Sie die Befestigungsschrauben der Hubstangen vollständig an (insgesamt
C
4 Stellen).
Ziehen Sie die Befestigungsschrauben der Hubstangen richtig fest an. Lose Befestigungsschrauben
der Hubstangen können zu Unfällen führen, wenn die Druckereinheit bewegt wird.
Hin weis
Von den oberen Löchern aus können Sie die Innenseite der Hubstangen einsehen. Prüfen Sie beim
Ausführen der Arbeiten die Positionen und den Anziehungszustand der Schrauben.
1. Montage und Befüllen mit Tinte
Richtig festziehen
Befestigungsschrauben
für die Hubstangen: 4
2. Installation
23
