Roland TrueVIS VG2-640 Anleitung Für Die Installation Seite 23

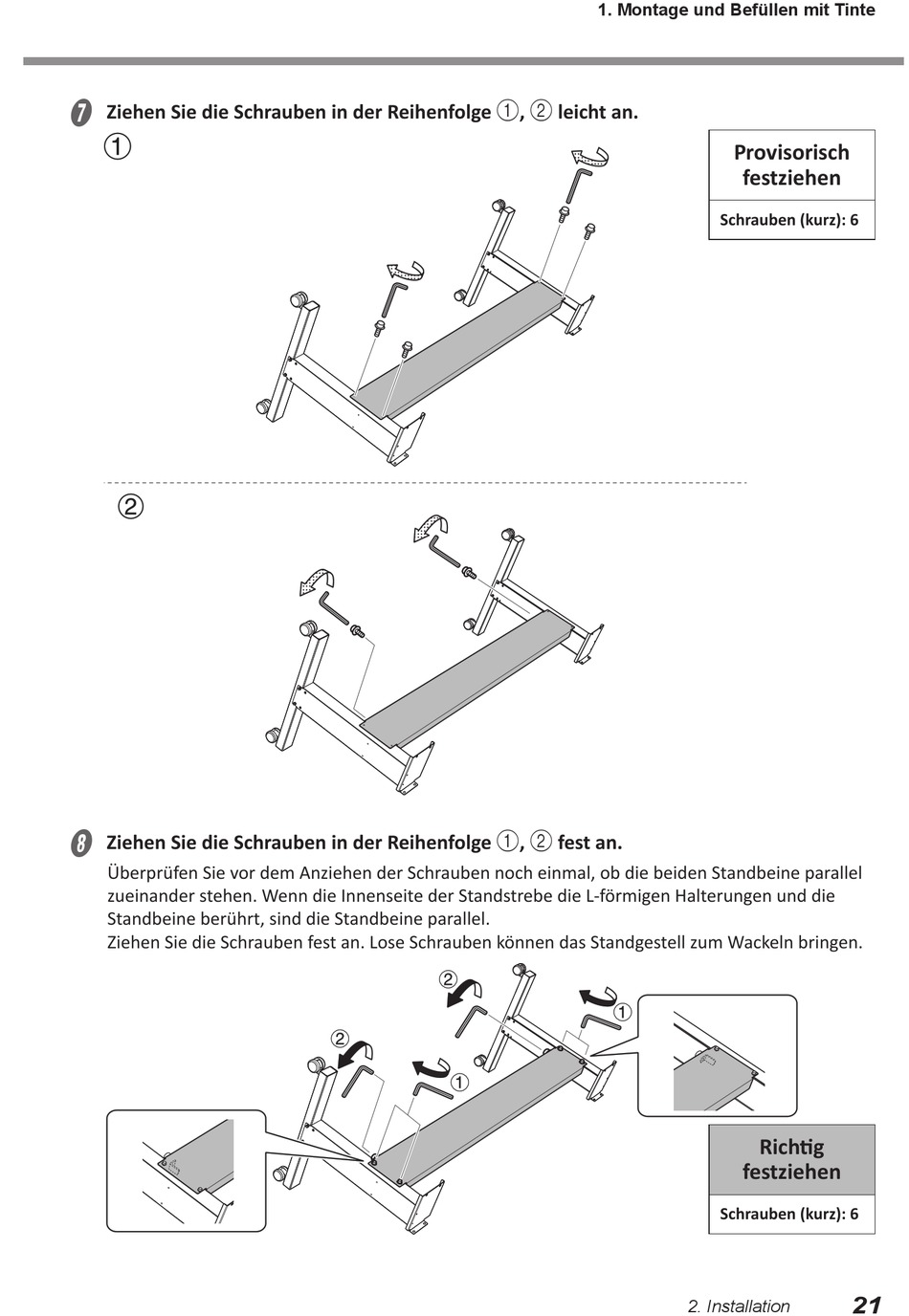

Ziehen Sie die Schrauben in der Reihenfolge
G
Ziehen Sie die Schrauben in der Reihenfolge
H
Überprüfen Sie vor dem Anziehen der Schrauben noch einmal, ob die beiden Standbeine parallel
zueinander stehen. Wenn die Innenseite der Standstrebe die L-förmigen Halterungen und die
Standbeine berührt, sind die Standbeine parallel.
Ziehen Sie die Schrauben fest an. Lose Schrauben können das Standgestell zum Wackeln bringen.
1. Montage und Befüllen mit Tinte
, leicht an.
1 2
, fest an.
1 2
Provisorisch
festziehen
Schrauben (kurz): 6
Richtig
festziehen
Schrauben (kurz): 6
21
2. Installation
