11.13 Leistungsmessung

Die Leistungsmessung darf nur im Bereich von 0 - 2500 W einge-
setzt werden. Seien Sie besonders vorsichtig, wenn die Leistungs-
messung ohne den Messadapter durchgeführt werden muss. Der
niederohmige Strommesskreis darf nicht mit dem hochohmigen
Spannungsmesskreis verwechselt werden, da es sonst zu Kurz-
schlüssen und Lichtbogenexplosionen kommen kann. Verwenden
Sie nur doppelt oder verstärkt isoliertes Messzubehör. Vermeiden
Sie offene Kontaktflächen.
Die Leistungsmessung darf für den Strommesspfad nur über den
10A-Messeingang angeschlossen werden. Die Buchse "mAųA" darf
nicht verwendet werden!
Die Leistungsmessung kann für Wechselstrom (~), Gleichstrom (=) oder USB
(Leistung und Energiekapazität) verwendet werden. Der Messadapter für Wech-
selstrom ist im Lieferumfang enthalten und wird hier beschrieben. Der USB-
Messadapter ist optional erhältlich.
Zur AC-Leistungsmessung gehen Sie wie folgt vor:
Schalten Sie das DMM ein und
wählen die Messfunktion „W". Im
Display erscheint das Symbol „~".

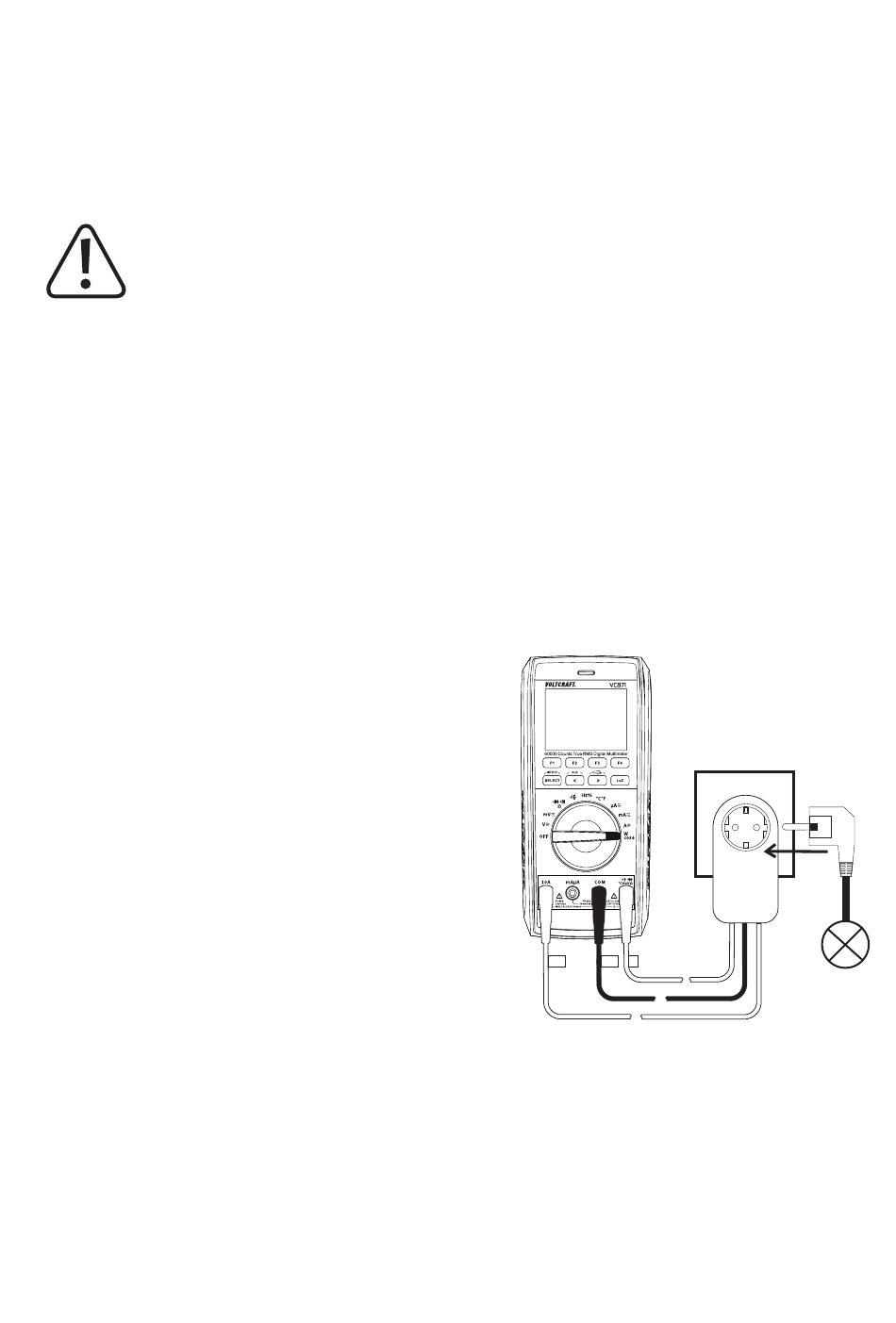

Stecken Sie den beiliegenden
Steckdosen-Messadapter polungs-
richtig am Messgerät ein. Die
Messleitung mit der Aufschrift
"10A" in die 10A-Messbuchse, die
Messleitung "COM" in die COM-
Messbuchse und die Messleitung
"V" in die V-Messbuchse.
Stecken Sie den Messadapter in
eine ordnungsgemäß geerdete
Schutzkontakt-Steckdose.
Der zu messende Verbraucher
kann nun
eingesteckt werden. Achten Sie darauf, dass der Verbraucher ausgeschaltet ist,
30
am Messadapter
10A COM V
230 VAC
