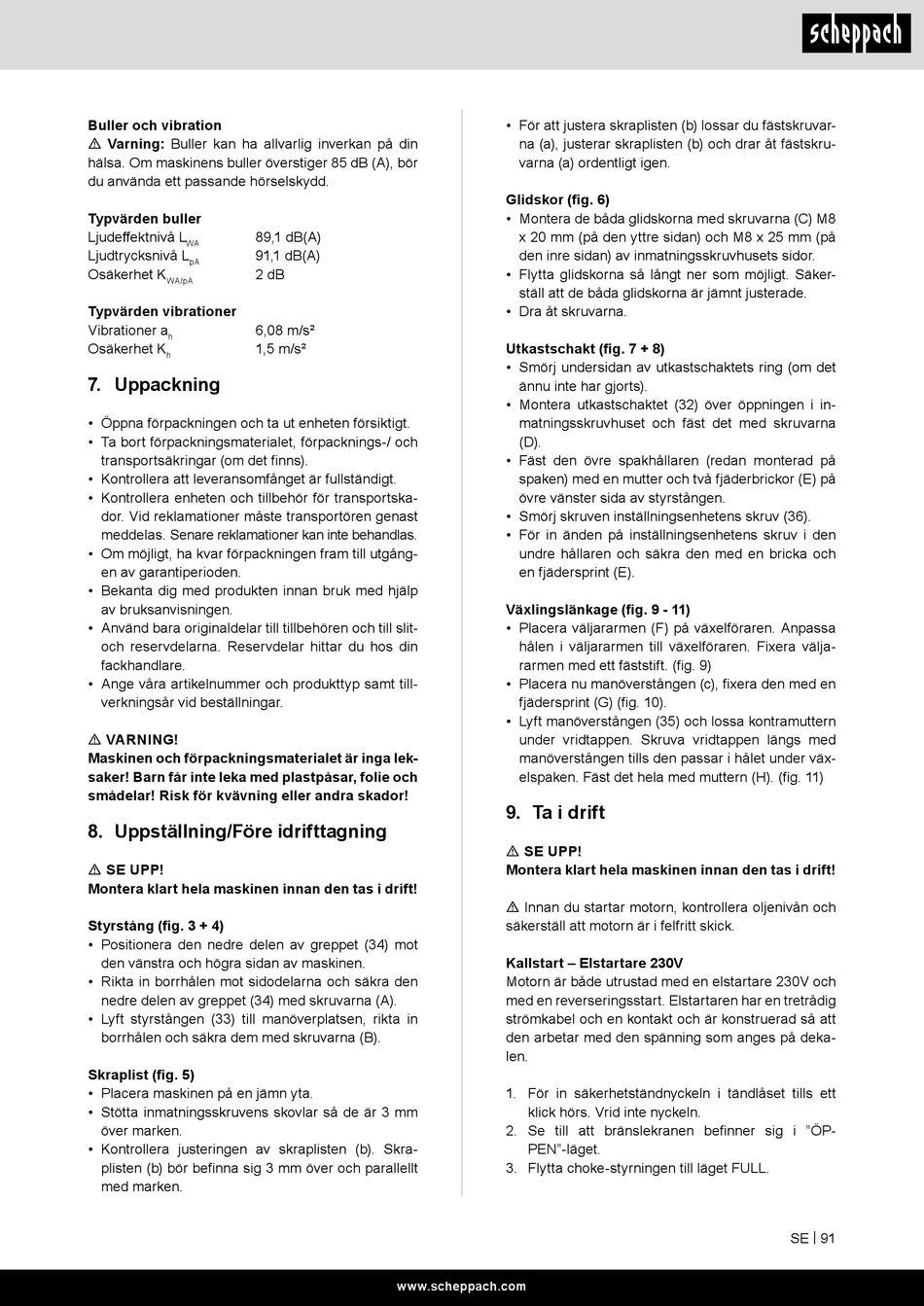

Buller och vibration
m Varning: Buller kan ha allvarlig inverkan på din
hälsa. Om maskinens buller överstiger 85 dB (A), bör
du använda ett passande hörselskydd.
Typvärden buller
Ljudeffektnivå L 89,1 dB(A)
WA
Ljudtrycksnivå L 91,1 dB(A)
pA
Osäkerhet K 2 dB
WA/pA
Typvärden vibrationer
Vibrationer a 6,08 m/s²
h
Osäkerhet K 1,5 m/s²
h

7. Uppackning

• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportska-
dor. Vid reklamationer måste transportören genast
meddelas. Senare reklamationer kan inte behandlas.
• Om möjligt, ha kvar förpackningen fram till utgång-
en av garantiperioden.
• Bekanta dig med produkten innan bruk med hjälp
av bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer och produkttyp samt till-
verkningsår vid beställningar.
m VARNING!
Maskinen och förpackningsmaterialet är inga lek-
saker! Barn får inte leka med plastpåsar, folie och
smådelar! Risk för kvävning eller andra skador!
8. Uppställning/Före idrifttagning
m SE UPP!
Montera klart hela maskinen innan den tas i drift!
Styrstång (fig. 3 + 4)
• Positionera den nedre delen av greppet (34) mot
den vänstra och högra sidan av maskinen.
• Rikta in borrhålen mot sidodelarna och säkra den
nedre delen av greppet (34) med skruvarna (A).
• Lyft styrstången (33) till manöverplatsen, rikta in
borrhålen och säkra dem med skruvarna (B).
Skraplist (fig. 5)
• Placera maskinen på en jämn yta.
• Stötta inmatningsskruvens skovlar så de är 3 mm
över marken.
• Kontrollera justeringen av skraplisten (b). Skra-
plisten (b) bör befinna sig 3 mm över och parallellt
med marken.
• För att justera skraplisten (b) lossar du fästskruvar-
na (a), justerar skraplisten (b) och drar åt fästskru-
varna (a) ordentligt igen.
Glidskor (fig. 6)
• Montera de båda glidskorna med skruvarna (C) M8
x 20 mm (på den yttre sidan) och M8 x 25 mm (på
den inre sidan) av inmatningsskruvhusets sidor.
• Flytta glidskorna så långt ner som möjligt. Säker-
ställ att de båda glidskorna är jämnt justerade.
• Dra åt skruvarna.
Utkastschakt (fig. 7 + 8)
• Smörj undersidan av utkastschaktets ring (om det
ännu inte har gjorts).
• Montera utkastschaktet (32) över öppningen i in-
matningsskruvhuset och fäst det med skruvarna
(D).
• Fäst den övre spakhållaren (redan monterad på
spaken) med en mutter och två fjäderbrickor (E) på
övre vänster sida av styrstången.
• Smörj skruven inställningsenhetens skruv (36).
• För in änden på inställningsenhetens skruv i den
undre hållaren och säkra den med en bricka och
en fjädersprint (E).
Växlingslänkage (fig. 9 - 11)
• Placera väljararmen (F) på växelföraren. Anpassa
hålen i väljararmen till växelföraren. Fixera välja-
rarmen med ett fäststift. (fig. 9)
• Placera nu manöverstången (c), fixera den med en
fjädersprint (G) (fig. 10).
• Lyft manöverstången (35) och lossa kontramuttern
under vridtappen. Skruva vridtappen längs med
manöverstången tills den passar i hålet under väx-
elspaken. Fäst det hela med muttern (H). (fig. 11)

9. Ta i drift

m SE UPP!
Montera klart hela maskinen innan den tas i drift!
m Innan du startar motorn, kontrollera oljenivån och
säkerställ att motorn är i felfritt skick.
Kallstart – Elstartare 230V
Motorn är både utrustad med en elstartare 230V och
med en reverseringsstart. Elstartaren har en tretrådig
strömkabel och en kontakt och är konstruerad så att
den arbetar med den spänning som anges på deka-
len.
1. För in säkerhetständnyckeln i tändlåset tills ett
klick hörs. Vrid inte nyckeln.
2. Se till att bränslekranen befinner sig i "ÖP-
PEN"-läget.
3. Flytta choke-styrningen till läget FULL.
