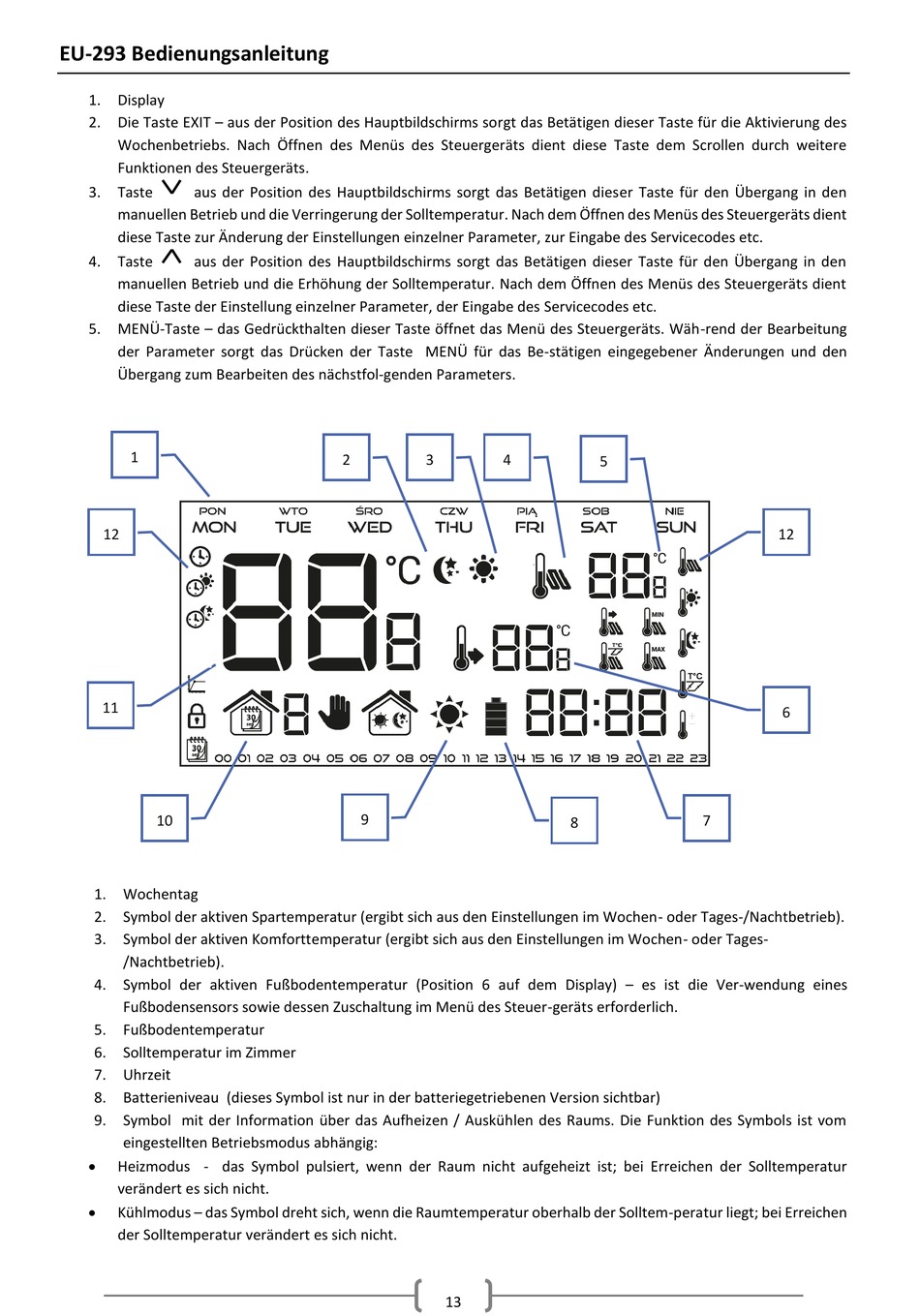

EU-293 Bedienungsanleitung
1. Display
2. Die Taste EXIT – aus der Position des Hauptbildschirms sorgt das Betätigen dieser Taste für die Aktivierung des
Wochenbetriebs. Nach Öffnen des Menüs des Steuergeräts dient diese Taste dem Scrollen durch weitere
Funktionen des Steuergeräts.
3. Taste
aus der Position des Hauptbildschirms sorgt das Betätigen dieser Taste für den Übergang in den
manuellen Betrieb und die Verringerung der Solltemperatur. Nach dem Öffnen des Menüs des Steuergeräts dient
diese Taste zur Änderung der Einstellungen einzelner Parameter, zur Eingabe des Servicecodes etc.
4. Taste
aus der Position des Hauptbildschirms sorgt das Betätigen dieser Taste für den Übergang in den
manuellen Betrieb und die Erhöhung der Solltemperatur. Nach dem Öffnen des Menüs des Steuergeräts dient
diese Taste der Einstellung einzelner Parameter, der Eingabe des Servicecodes etc.
5. MENÜ-Taste – das Gedrückthalten dieser Taste öffnet das Menü des Steuergeräts. Wäh-rend der Bearbeitung
der Parameter sorgt das Drücken der Taste MENÜ für das Be-stätigen eingegebener Änderungen und den
Übergang zum Bearbeiten des nächstfol-genden Parameters.
1
12
11
10
1. Wochentag
2. Symbol der aktiven Spartemperatur (ergibt sich aus den Einstellungen im Wochen- oder Tages-/Nachtbetrieb).
3. Symbol der aktiven Komforttemperatur (ergibt sich aus den Einstellungen im Wochen- oder Tages-
/Nachtbetrieb).
4. Symbol der aktiven Fußbodentemperatur (Position 6 auf dem Display) – es ist die Ver-wendung eines
Fußbodensensors sowie dessen Zuschaltung im Menü des Steuer-geräts erforderlich.
5. Fußbodentemperatur
6. Solltemperatur im Zimmer
7. Uhrzeit
8. Batterieniveau (dieses Symbol ist nur in der batteriegetriebenen Version sichtbar)
9. Symbol mit der Information über das Aufheizen / Auskühlen des Raums. Die Funktion des Symbols ist vom
eingestellten Betriebsmodus abhängig:
Heizmodus - das Symbol pulsiert, wenn der Raum nicht aufgeheizt ist; bei Erreichen der Solltemperatur
verändert es sich nicht.
Kühlmodus – das Symbol dreht sich, wenn die Raumtemperatur oberhalb der Solltem-peratur liegt; bei Erreichen
der Solltemperatur verändert es sich nicht.
2
3
4
9
13
5
7
8
12
6
