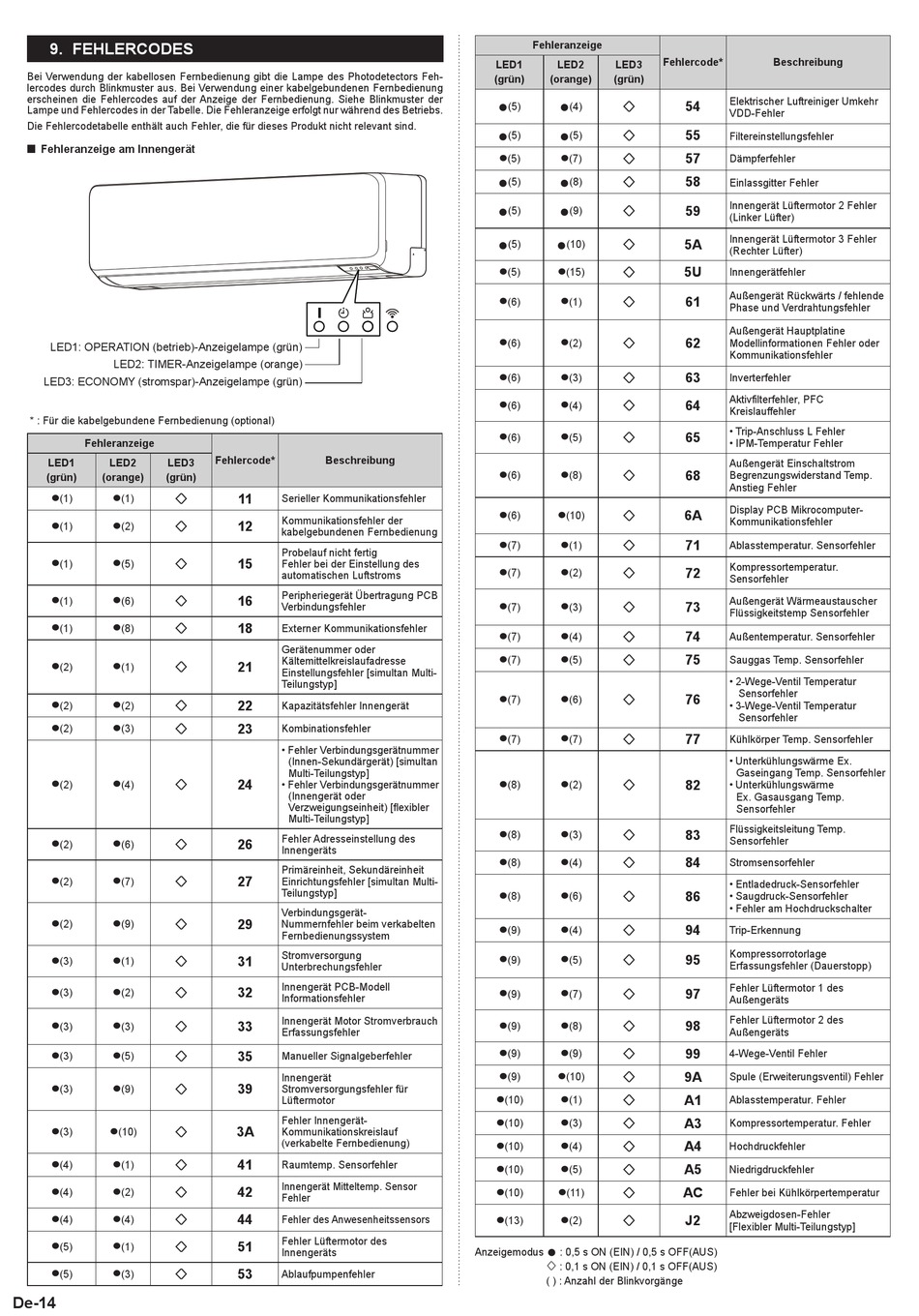

9. FEHLERCODES

Bei Verwendung der kabellosen Fernbedienung gibt die Lampe des Photodetectors Feh-
lercodes durch Blinkmuster aus. Bei Verwendung einer kabelgebundenen Fernbedienung
erscheinen die Fehlercodes auf der Anzeige der Fernbedienung. Siehe Blinkmuster der
Lampe und Fehlercodes in der Tabelle. Die Fehleranzeige erfolgt nur während des Betriebs.
Die Fehlercodetabelle enthält auch Fehler, die für dieses Produkt nicht relevant sind.
■ Fehleranzeige am Innengerät
LED1: OPERATION (betrieb)-Anzeigelampe (grün)
LED2: TIMER-Anzeigelampe (orange)
LED3: ECONOMY (stromspar)-Anzeigelampe (grün)
* : Für die kabelgebundene Fernbedienung (optional)
Fehleranzeige
LED1 LED2 LED3
(grün) (orange) (grün)
 
(1) (1)
 
(1) (2)
 
(1) (5)
 
(1) (6)
 
(1) (8)
 
(2) (1)
 
(2) (2)
 
(2) (3)
 
(2) (4)
 
(2) (6)
 
(2) (7)
 
(2) (9)
 
(3) (1)
 
(3) (2)
 
(3) (3)
 
(3) (5)
 
(3) (9)
 
(3) (10)
 
(4) (1)
 
(4) (2)
 
(4) (4)
 
(5) (1)
 
(5) (3)
De-14
Fehlercode* Beschreibung
11
Serieller Kommunikationsfehler
Kommunikationsfehler der
12
kabelgebundenen Fernbedienung
Probelauf nicht fertig
15
Fehler bei der Einstellung des
automatischen Luftstroms
Peripheriegerät Übertragung PCB
16
Verbindungsfehler
18
Externer Kommunikationsfehler
Gerätenummer oder
Kältemittelkreislaufadresse
21
Einstellungsfehler [simultan Multi-
Teilungstyp]
22
Kapazitätsfehler Innengerät
23
Kombinationsfehler
• Fehler Verbindungsgerätnummer
(Innen-Sekundärgerät) [simultan
Multi-Teilungstyp]
24
• Fehler Verbindungsgerätnummer
(Innengerät oder
Verzweigungseinheit) [flexibler
Multi-Teilungstyp]
Fehler Adresseinstellung des
26
Innengeräts
Primäreinheit, Sekundäreinheit
27
Einrichtungsfehler [simultan Multi-
Teilungstyp]
Verbindungsgerät-
29
Nummernfehler beim verkabelten
Fernbedienungssystem
Stromversorgung
31
Unterbrechungsfehler
Innengerät PCB-Modell
32
Informationsfehler
Innengerät Motor Stromverbrauch
33
Erfassungsfehler
35
Manueller Signalgeberfehler
Innengerät
39
Stromversorgungsfehler für
Lüftermotor
Fehler Innengerät-
3A
Kommunikationskreislauf
(verkabelte Fernbedienung)
41
Raumtemp. Sensorfehler
Innengerät Mitteltemp. Sensor
42
Fehler
44
Fehler des Anwesenheitssensors
Fehler Lüftermotor des
51
Innengeräts
53
Ablaufpumpenfehler
Fehleranzeige
LED1 LED2 LED3
(grün) (orange) (grün)
● ●
(5) (4)
● ●
(5) (5)
 
(5) (7)
● ●
(5) (8)
● ●
(5) (9)
● ●
(5) (10)
 
(5) (15)
 
(6) (1)
 
(6) (2)
 
(6) (3)
 
(6) (4)
 
(6) (5)
 
(6) (8)
 
(6) (10)
 
(7) (1)
 
(7) (2)
 
(7) (3)
 
(7) (4)
 
(7) (5)
 
(7) (6)
 
(7) (7)
 
(8) (2)
 
(8) (3)
 
(8) (4)
 
(8) (6)
 
(9) (4)
 
(9) (5)
 
(9) (7)
 
(9) (8)
 
(9) (9)
 
(9) (10)
 
(10) (1)
 
(10) (3)
 
(10) (4)
 
(10) (5)
 
(10) (11)
 
(13) (2)
●
Anzeigemodus : 0,5 s ON (EIN) / 0,5 s OFF(AUS)
◊
: 0,1 s ON (EIN) / 0,1 s OFF(AUS)
( ) : Anzahl der Blinkvorgänge
Fehlercode* Beschreibung
Elektrischer Luftreiniger Umkehr
54
VDD-Fehler
55
Filtereinstellungsfehler
57
Dämpferfehler
58
Einlassgitter Fehler
Innengerät Lüftermotor 2 Fehler
59
(Linker Lüfter)
Innengerät Lüftermotor 3 Fehler
5A
(Rechter Lüfter)
5U
Innengerätfehler
Außengerät Rückwärts / fehlende
61
Phase und Verdrahtungsfehler
Außengerät Hauptplatine
62
Modellinformationen Fehler oder
Kommunikationsfehler
63
Inverterfehler
Aktivfilterfehler, PFC
64
Kreislauffehler
• Trip-Anschluss L Fehler
65
• IPM-Temperatur Fehler
Außengerät Einschaltstrom
68
Begrenzungswiderstand Temp.
Anstieg Fehler
Display PCB Mikrocomputer-
6A
Kommunikationsfehler
71
Ablasstemperatur. Sensorfehler
Kompressortemperatur.
72
Sensorfehler
Außengerät Wärmeaustauscher
73
Flüssigkeitstemp Sensorfehler
74
Außentemperatur. Sensorfehler
75
Sauggas Temp. Sensorfehler
• 2-Wege-Ventil Temperatur
Sensorfehler
76
• 3-Wege-Ventil Temperatur
Sensorfehler
77
Kühlkörper Temp. Sensorfehler
• Unterkühlungswärme Ex.
Gaseingang Temp. Sensorfehler
82
• Unterkühlungswärme
Ex. Gasausgang Temp.
Sensorfehler
Flüssigkeitsleitung Temp.
83
Sensorfehler
84
Stromsensorfehler
• Entladedruck-Sensorfehler
86
• Saugdruck-Sensorfehler
• Fehler am Hochdruckschalter
94
Trip-Erkennung
Kompressorrotorlage
95
Erfassungsfehler (Dauerstopp)
Fehler Lüftermotor 1 des
97
Außengeräts
Fehler Lüftermotor 2 des
98
Außengeräts
99
4-Wege-Ventil Fehler
9A
Spule (Erweiterungsventil) Fehler
A1
Ablasstemperatur. Fehler
A3
Kompressortemperatur. Fehler
A4
Hochdruckfehler
A5
Niedrigdruckfehler
AC
Fehler bei Kühlkörpertemperatur
Abzweigdosen-Fehler
J2
[Flexibler Multi-Teilungstyp]
