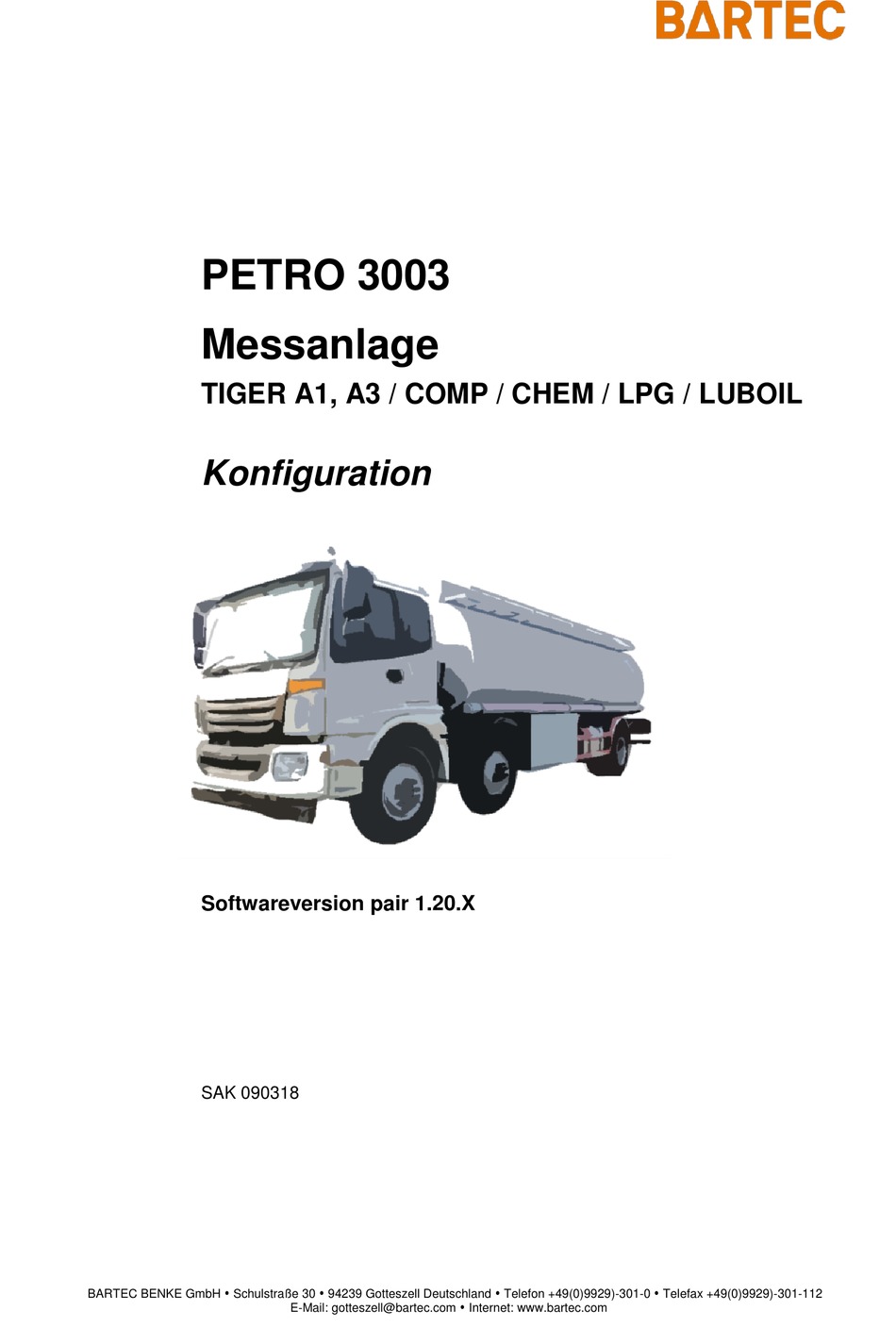

PETRO 3003
Messanlage
TIGER A1, A3 / COMP / CHEM / LPG / LUBOIL
Konfiguration
Softwareversion pair 1.20.X
SAK 090318
